​proe基础实例图文教程,教你proe尺寸阵列创建楼梯

2019-11-02  4888 分类:结构工程

proe基础实例图文教程,教你proe尺寸阵列创建楼梯

proe设计软件功能强大,参数化建模特点优势明显,应用proe内置的工具命令,我们可以快速实现某些比较有特点的模型或者图形,其中尺寸阵列就是这样一种应用超级广泛及频率非常之高的工具,下面品索为大家分享proe基础实例图文教程,教你proe尺寸阵列创建楼梯。

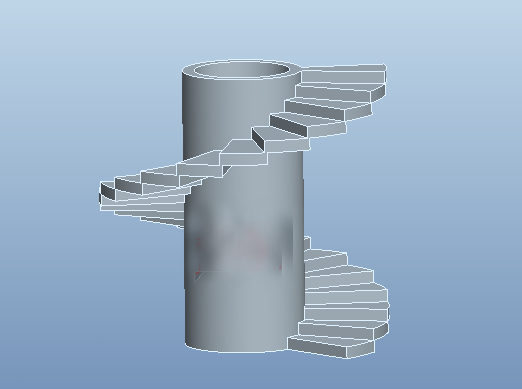

本篇文章主要介绍如何使用尺寸阵列创建楼梯。结果如下图。


方法:

1.新建一个零件。

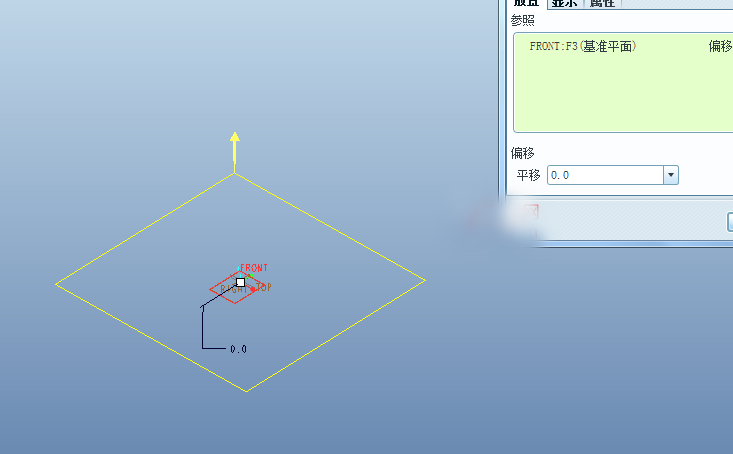

2.点击基准平面工具,选择FRONT平面作为参照平面,创建DTM1平面,如下图所示。

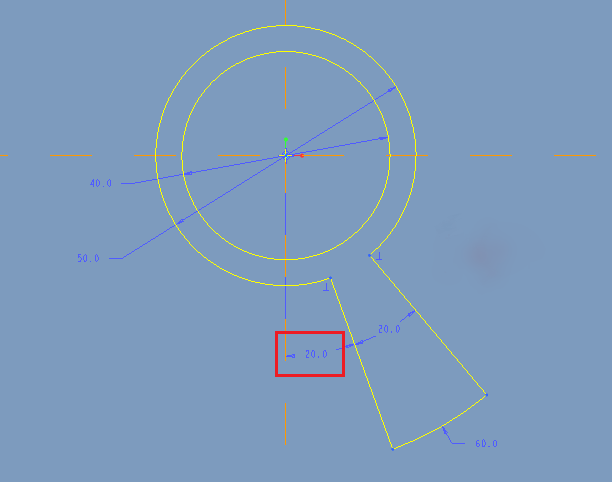

3.在DTM1平面绘制如下截面。注意下图红色方框中的尺寸为下面阵列的驱动尺寸。

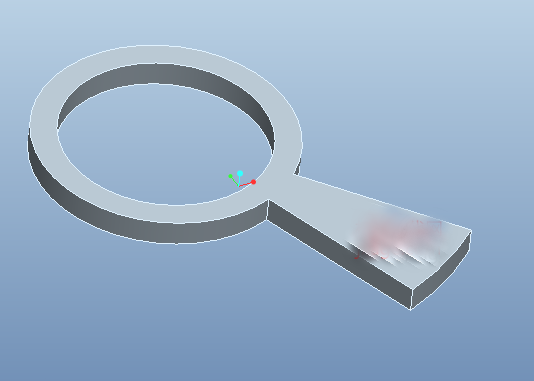

拉伸长度为5.


完成。


4.选择拉伸特征和DTM1鼠标右击选择【组】,这样就可以将这两个特征放到同一个图层中,便于我们选择二者所包含的尺寸。

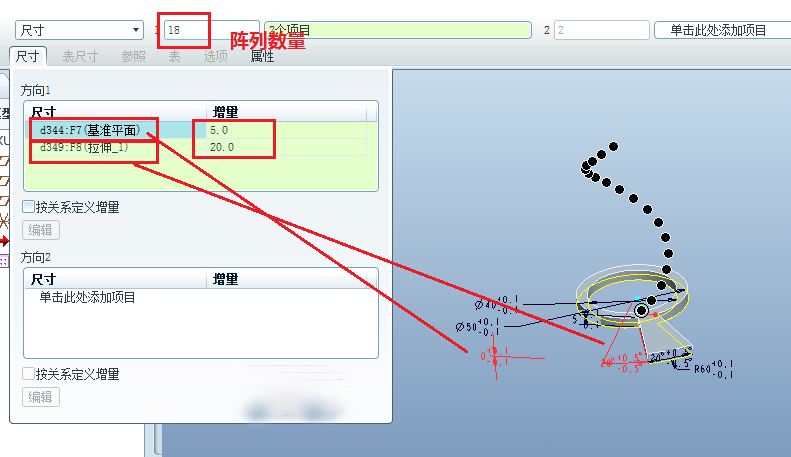

5.选择【组LOCAL_GROUP】,鼠标右击选择【阵列】,阵列类型为【尺寸】,在方向1内,按住CTRL键,选择第3步红色方框中的尺寸和DTM1的偏移尺寸设置好数量和增量尺寸。如下图。

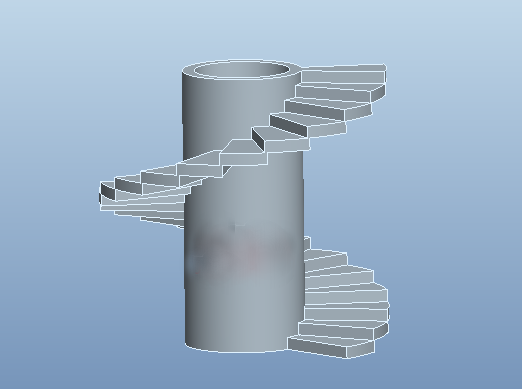

6.完成。
