proe工具命令实例技巧,教你proe尺寸阵列的应用方法

proe尺寸阵列是proe设计软件非常好用同时也是非常实用的工具,应用尺寸阵列我们可以快速方便的实现某些有特点有规律的图形或者模型,尺寸阵列的应用技巧还是比较基础的,网上也有不少阵列应用实例教程,下面为大家分享proe工具命令实例技巧,教你proe尺寸阵列的应用方法。

方法:

1.新建一个零件文件。

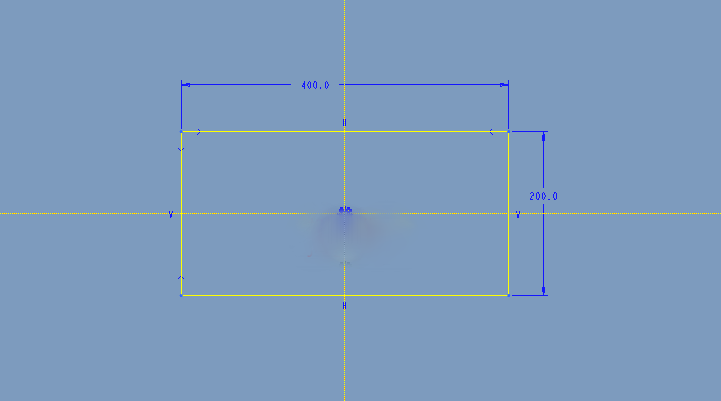

2.点击拉伸,创建一个400x200x16的长方体。

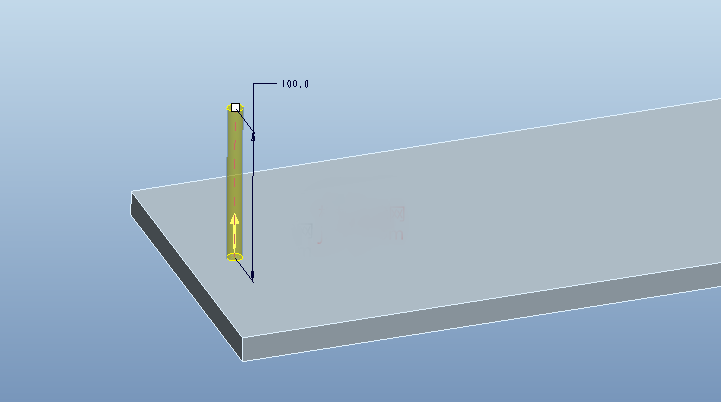

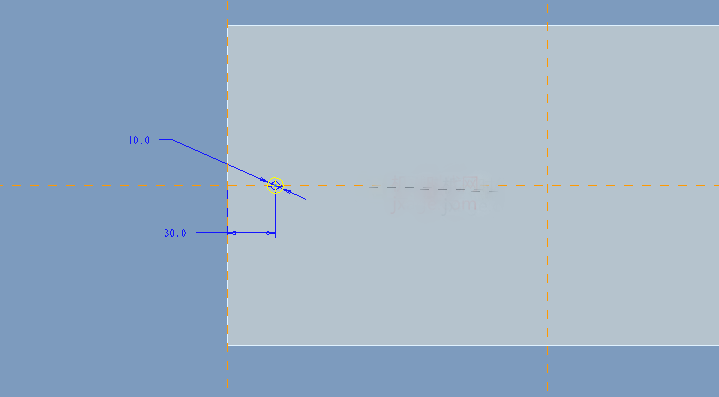

3.再次点击拉伸,创建一个直径为10,高为100的圆柱。

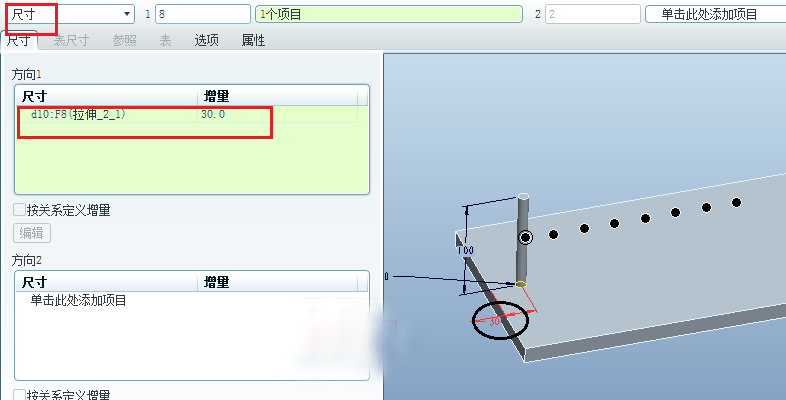

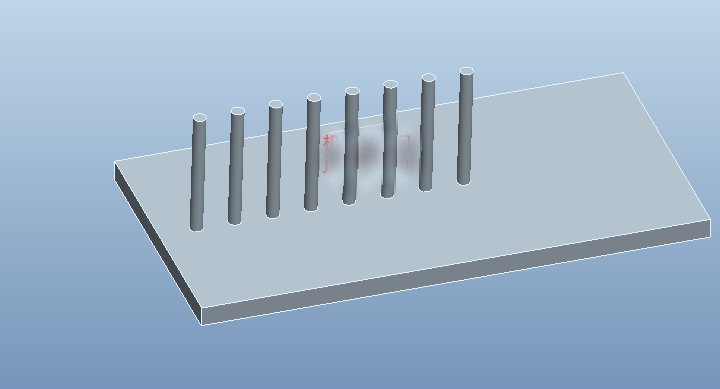

4.选择拉伸2鼠标右击选择【阵列】,类型为【尺寸】,选择尺寸30作为驱动尺寸,增量为30,数量设置为8.


完成。


上面的操作相信大家都会,后面的操作都是在这个基础上衍生的。现在我们的目标是奇数的圆柱直径保存不变为10,偶数的圆柱直径为20,所有的圆柱从左到右高度依次增加40。

方法:

  1. 在模型树选择阵列特征,鼠标右击选择【编辑定义】。点击尺寸选项卡,按住Ctrl选择下面的三个尺寸。



选择直径尺寸,勾选“按关系定义增量”,再点击【编辑】,进入关系窗口。

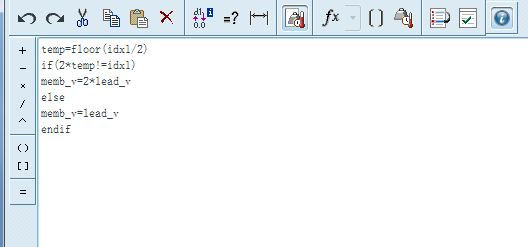

添加如下的关系。

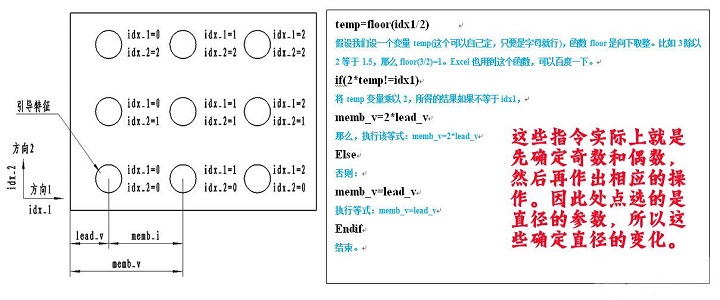

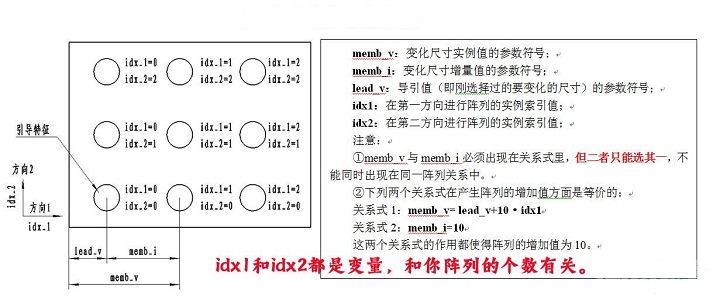

简单解释上面的关系式:

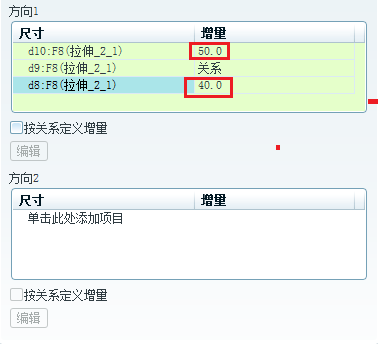

将增量按照下图进行设置。

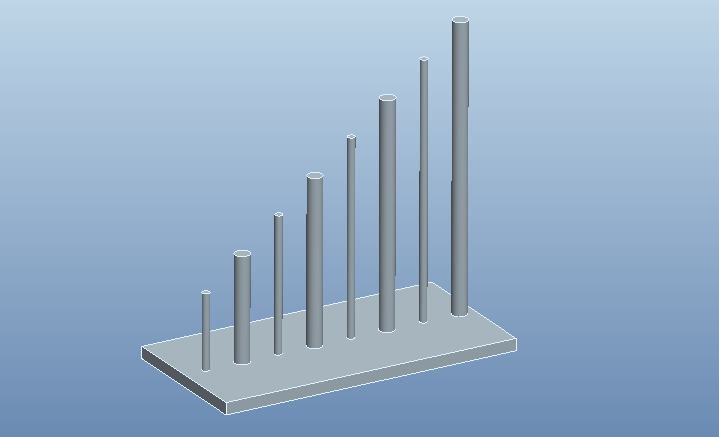

点击勾号完成。
