cero基础教程，stp文件保留部件颜色显示信息的方法

cero是非常好用的结构设计软件，参数化设计功能强悍，我们常常需要在cero软件中将文件转化为sep文件，STP文件是CAD绘图软件的3D图形文件的格式（扩展名），其中包含三维对象的数据;提供对产品模型数据交换的支持，而如果你想要保存更多的信息，比如保留部件颜色显示信息，那你就需要知悉设置方法。

stp文件保留部件颜色显示信息操作方法：

工具-选项，选择当前对话，找到step-appearance-layers-groups 这一项，值设置为YES，添加更改，保存就是了。最后文件另存为STP格式就OK，但有些小缺陷就是一旦有复杂曲面类，会有点偏色。

下面为大家分享详细图文操作步骤：

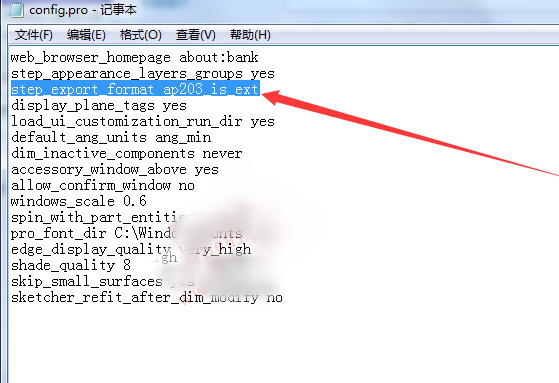

step_export_format选项值系统默认的是ap203_is，其它几个值中ap214_cd、ap214_dis、ap214_is均可在stp文件中保留部件的渲染颜色信息。推荐使用ap203_is_ext这个选项值，中性文件本身有兼容性问题，当STP各个协议尝试不行，可以再试试Iges、X-t等格式。正常情况下，我们在Creo装配文件中设置了各个部件的渲染显示颜色，但当我们将装配文件转换成stp格式后，再打开stp文件，所有的部件都是灰色的。即当Creo将部件转换成stp文件时并没有保存部件的显示颜色信息。如果要在stp文件中保留部件的颜色显示信息，可在Creo Parametric选项的配置编辑器中添加选项step_export_format，并将其值设置为ap203_is_ext，也可直接在Config文件中加入如下语句：step_export_format ap203_is_ext实际的添加情况如下图所示：

对Config不熟悉的小伙伴也可以用临时的解决办法：
1、文件-另存为-保存副本，弹框里选STP格式，并点击右边“选项”按钮。
2、选择希望的转出协议，Creo里只勾面组，如果你的档案没问题，刚自动转出是实体。隐藏的图元去勾代表不转出去，可以得到非常干净整洁的STP图档，特别是给那些对软件操作不熟练的同事、客户查阅，会非常方便。此处相比proe的易用性，有质的提高。

Creo中step_export_format的选项值共有8个，这8个选项值的意义分别是：
•  203_is_ext - 默认时导出的文件包括 AP203 校验属性。要在导出到 STEP 的文件中默认包括 AP203 扩展名，可将配置选项 step_export_format 设置为 203_is_ext。将 step_export_format 设置为 203_is_ext，会将数据以下列扩展名导出到符合国际标准的 STEP 文件中：
○ gvp - 几何校验
○ ast - 关联文本
○   cla - 颜色和层
ap203_is* (3D 模式中的默认值)、ap214_cd (绘图模式中的默认值)、ap202_is、203_is_ext、ap214_dis、ap209_dis、ap214_is、ap203_e2
确定将 3D 模型和绘图数据导出为 STEP 时的格式。此配置选项对应于“Creo Parametric 选项”(Creo Parametric Options) 对话框中的“STEP 导出格式”(STEP export format) 3D 数据交换设置。
•  ap214_cd - 使用 AP214CD2 STEP 应用程序协议和一致性等级来导出绘图。用符合 AP214 cc1 布置规范的几何格式化输出。
•  ap214_dis - 使用 AP214DIS STEP 应用程序协议和一致性等级来导出绘图。同时会导出确认属性。
•  ap209_dis - 使用 AP209DIS STEP 应用程序协议和一致性等级来导出 3D 模型。不支持边、边界条件、约束、载荷、网格及中平面数据的导出。
• ap202_is - 使用 AP202IS STEP 应用程序协议和一致性等级来导出绘图。
• ap203_is - 使用 ISO 10303 AP203IS STEP 应用程序协议和一致性等级来导出 3D 模型。
• ap203_e2 - 使用 AP203 ED2 STEP 应用程序协议和一致性等级导出 3D 模型的非几何数据。非几何数据包括材料名称与密度、几何与装配验证属性以及用户定义的参数。这包含 ap203_is_ext 中的功能。默认情况下，ap203_e2 格式会导出注释。
•  ap214_is - 使用 AP214IS STEP 应用程序协议和一致性等级来导出 3D 模型。支持非几何数据和图形化注释的交换。非几何数据包括材料名称与密度、几何与装配验证属性以及用户定义的参数。装配验证属性可验证装配的子元件数。必须将 intf3d_out_annotations 配置选项显式设置为 yes，才能使 ap214_is 格式导出注释。
