产品结构爆炸图,工业结构设计师必备技能!

2023-02-11  2681 分类:结构工程

作为一名结构设计师,需要学习多方面知识比如机械学科,电子电信,材料科技,人机工学,加工制造,表面工艺处理,尤其是需要熟练掌握产品内部结构和功能实现结构,而爆炸图的制作可谓是结构设计师必知必会的技能。


一、什么是产品爆炸图

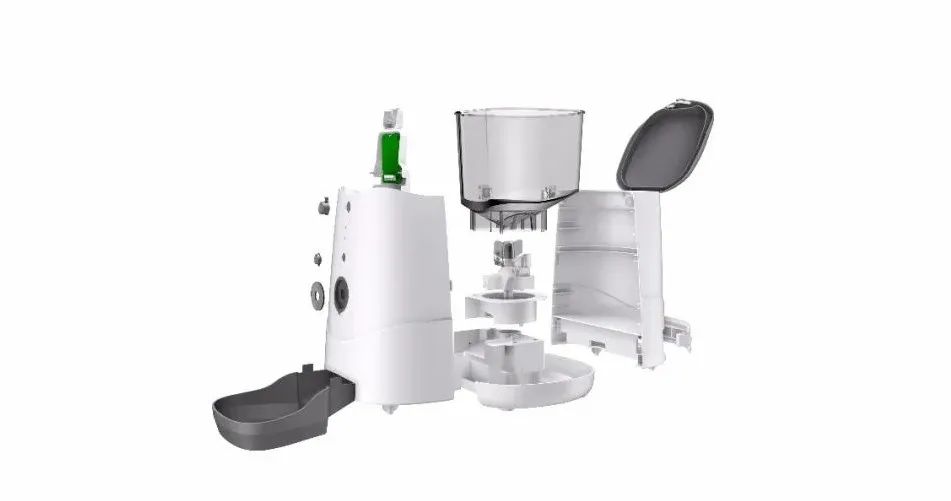

爆炸图,Exploded Views,就是立体装配图,具有立体感的分解说明图,一个最为简单的爆炸图,可以只爆炸产品某一关键的局部,当然也可以选择单项爆炸、双向爆炸或者三向爆炸。产品爆炸图,又称产品拆解图,产品分件图,主要是为了阐明其产品每个部件的材质、名称以及结构拼接形式,让他人更能理解其产品。



二、产品爆炸图的作用

在工业产品设计中,尤其是从事结构设计,产品内部结构是非常重要的一环,爆炸图就是一种常用的表现技法,制作精良的优秀爆炸图,能够为设计本身加一分,让设计更合理,对于验证产品结构可行性具有非常重要的作用。


(一)形象展示产品内部零件与外壳部分之间的关系,用来探讨装配时可能遇到的各种潜在问题,尤其是产品内部结构和功能实现结构方面的问题;


(二)通过产品爆炸图的展现形式(各部件结构、装配方式及数量),方便设计师与客户、结构设计师之间的交流以评判产品基本结构设计的合理性;


(三)展示产品细节和产品结构同时显示科技感或产品的用途,凸显工业设计的专业性,优秀的爆炸图能够从专业上更好打动和吸引客户决策及购买。



三、产品爆炸图设计欣赏

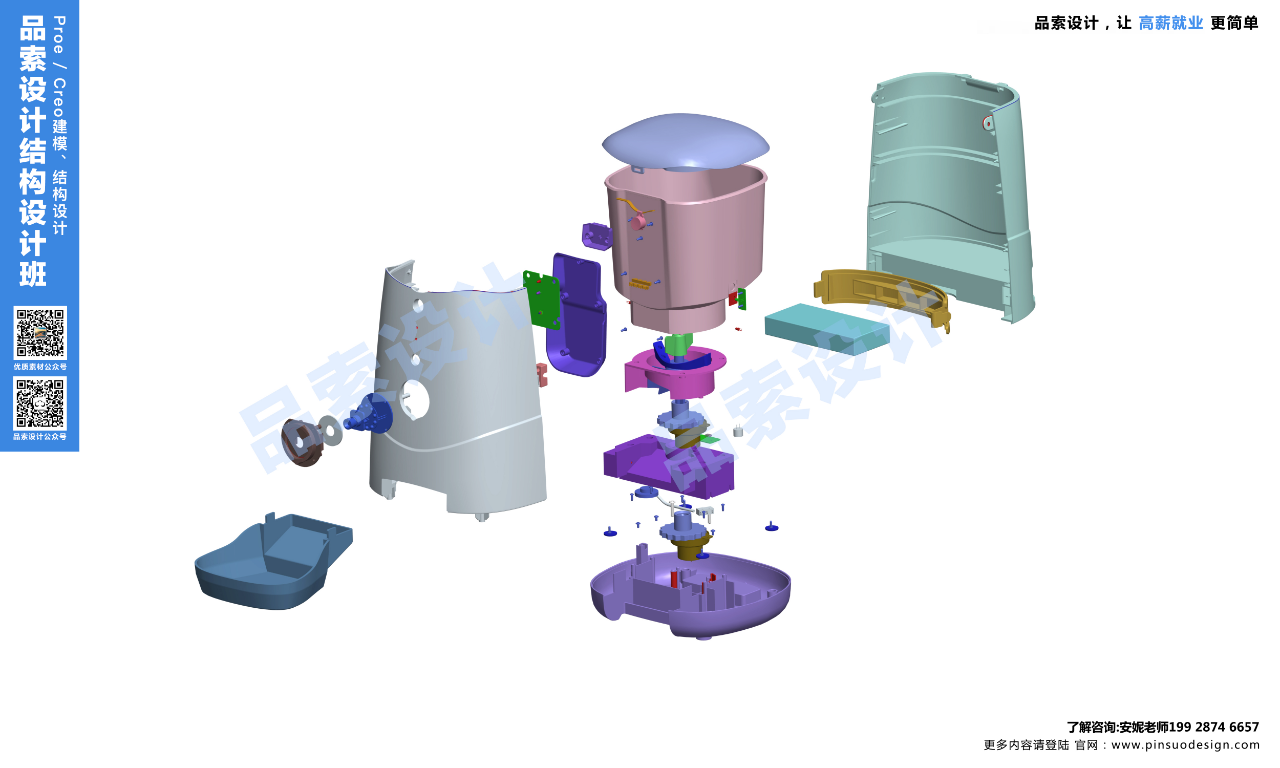

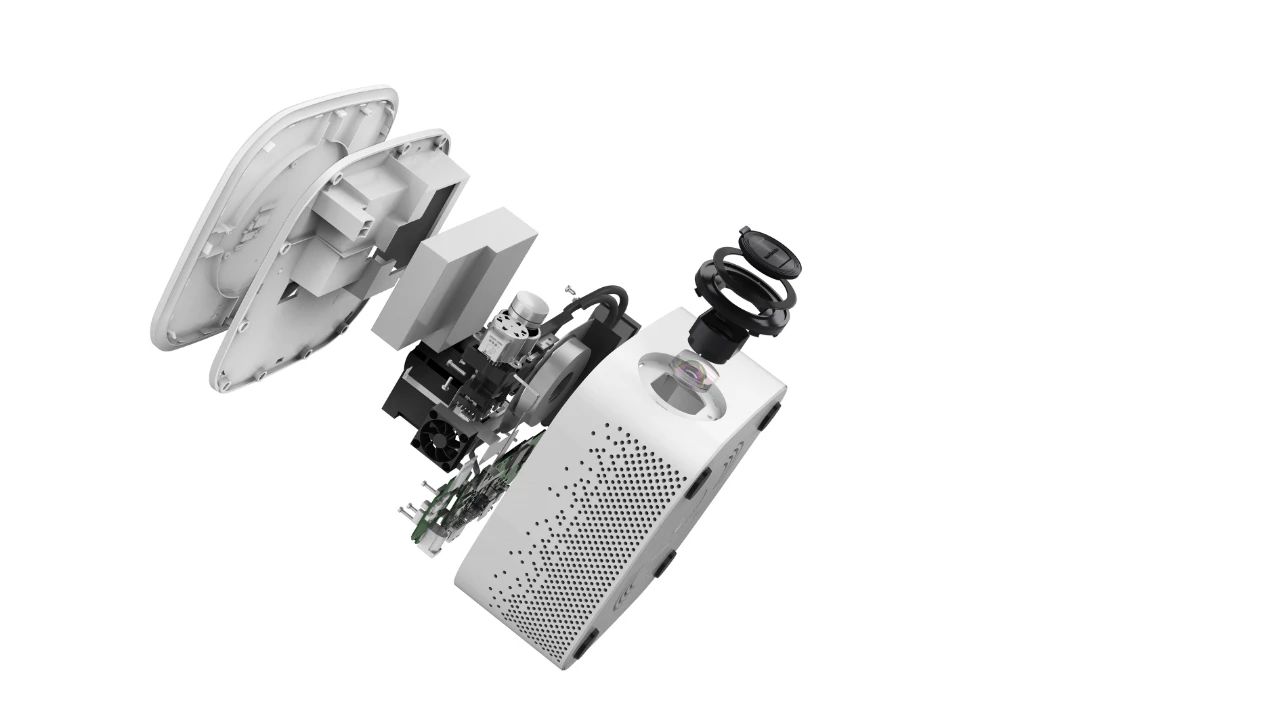

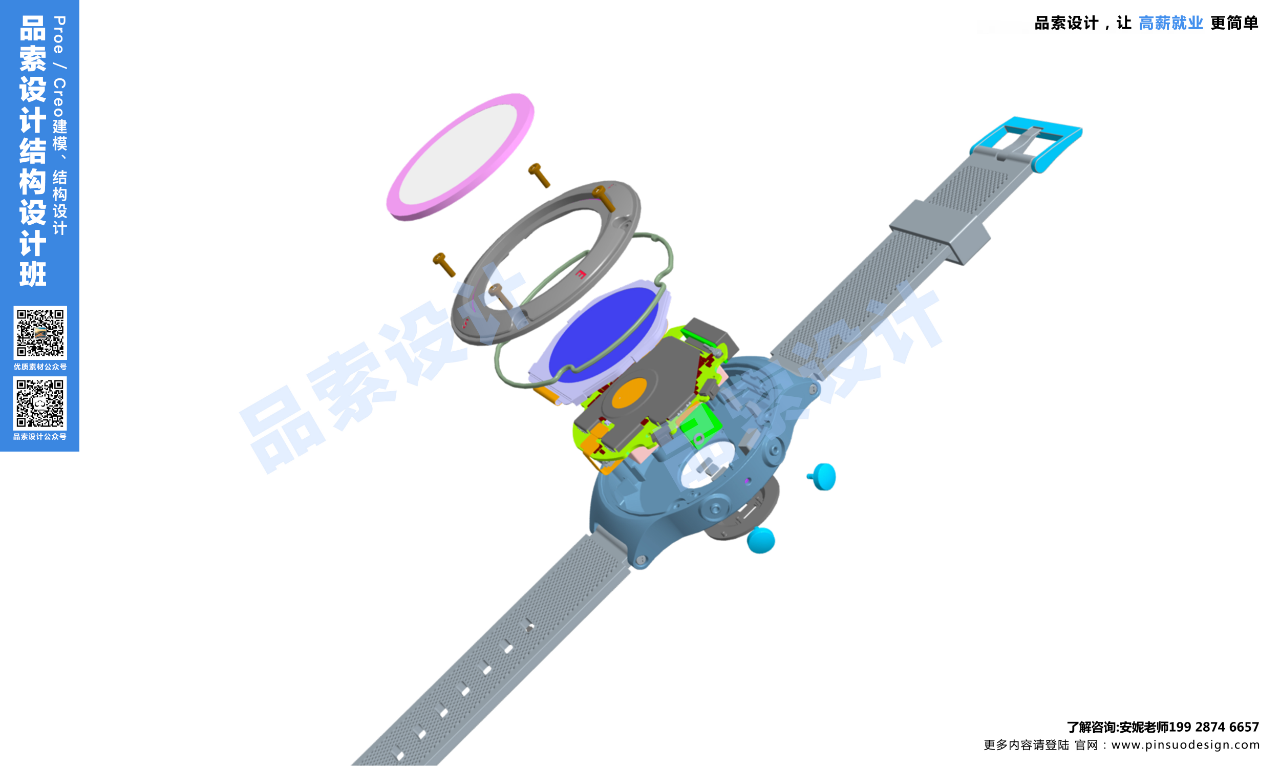

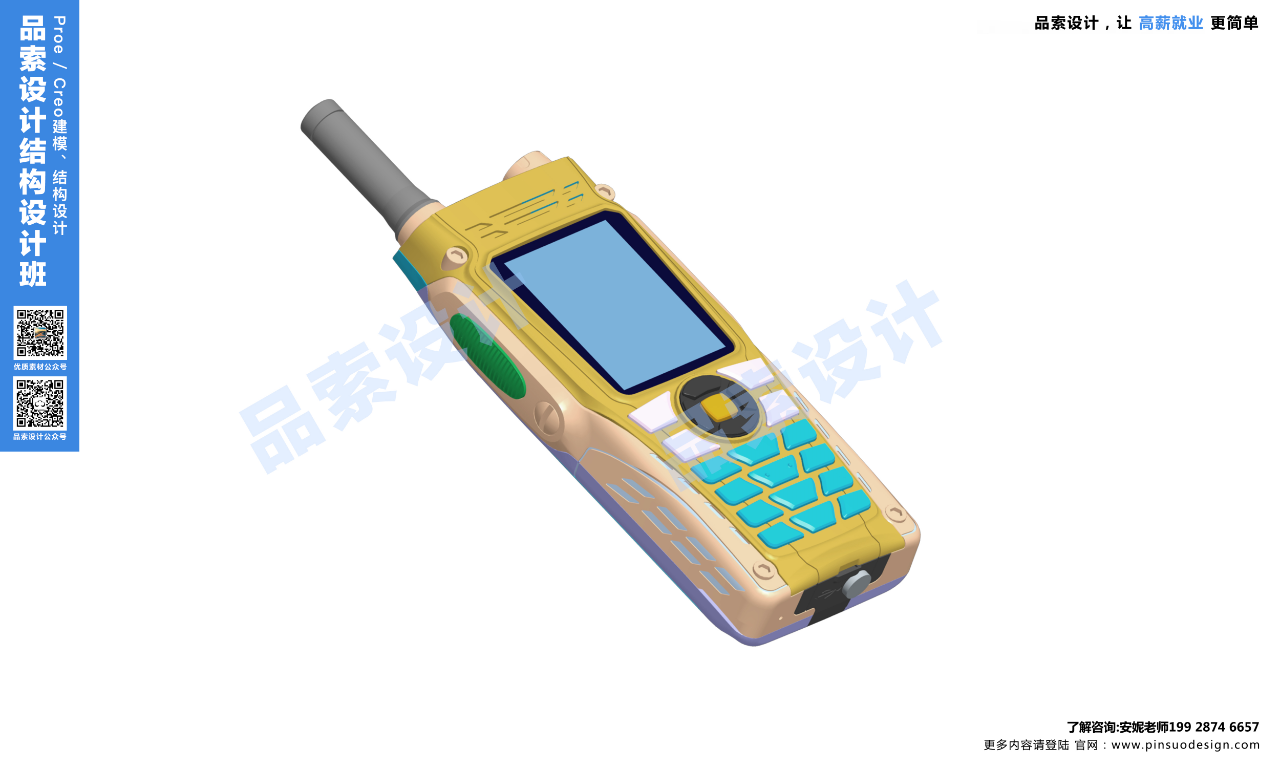

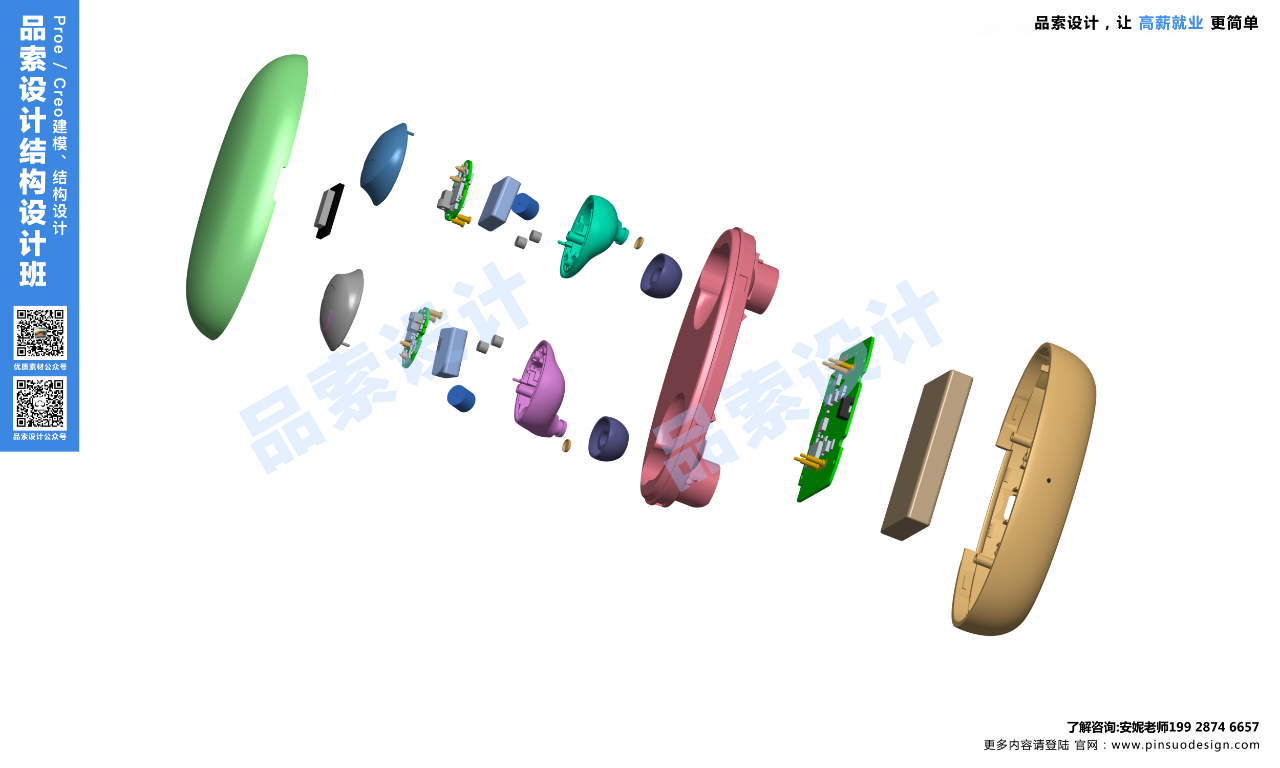

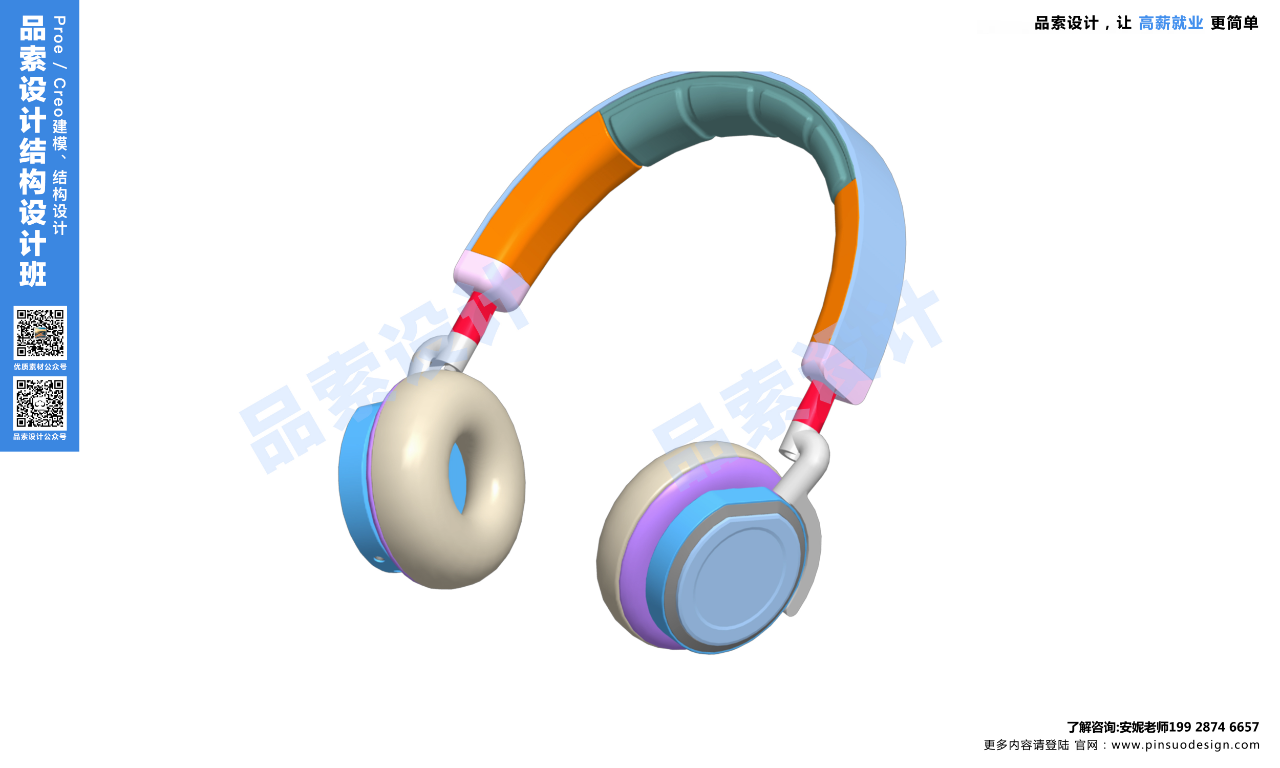

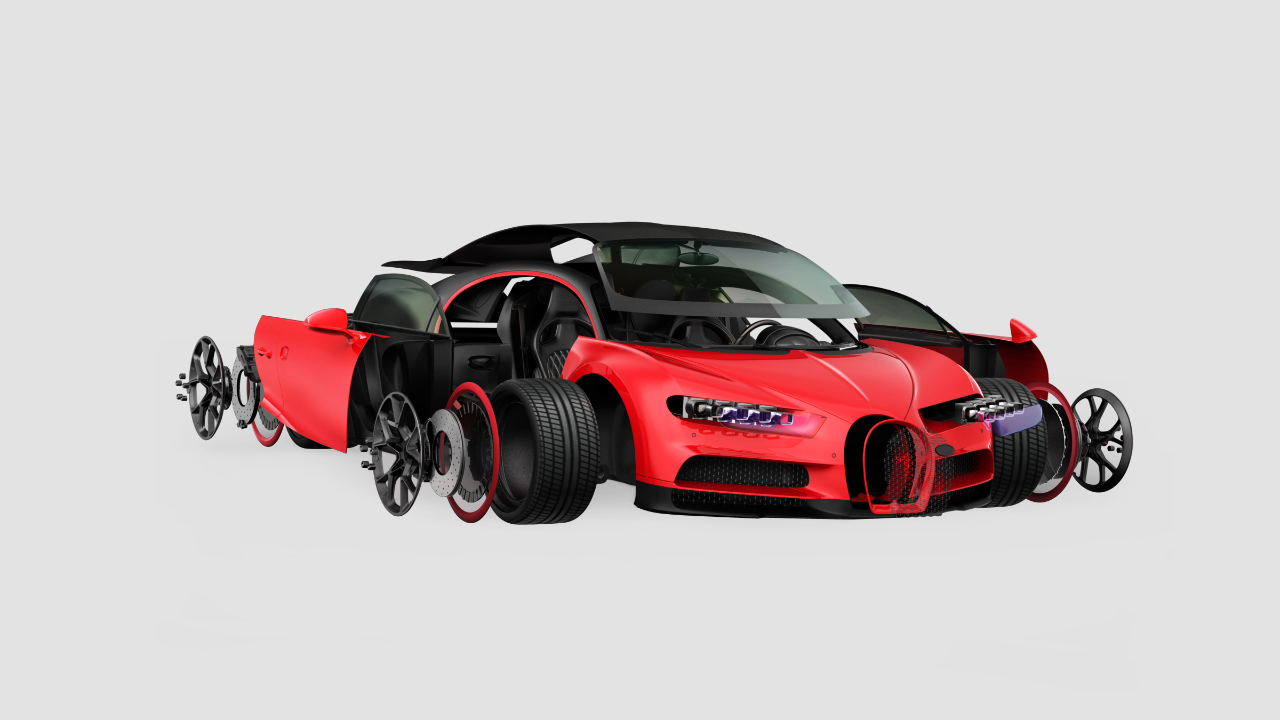

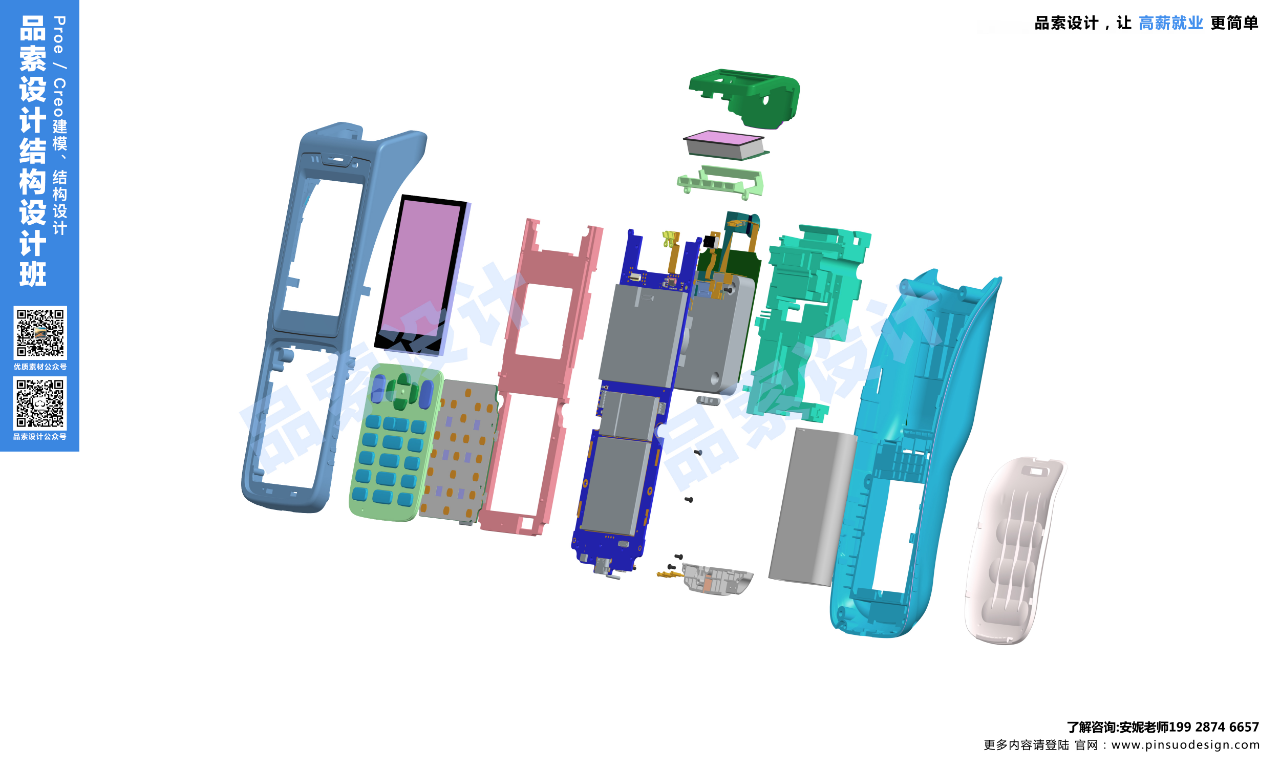

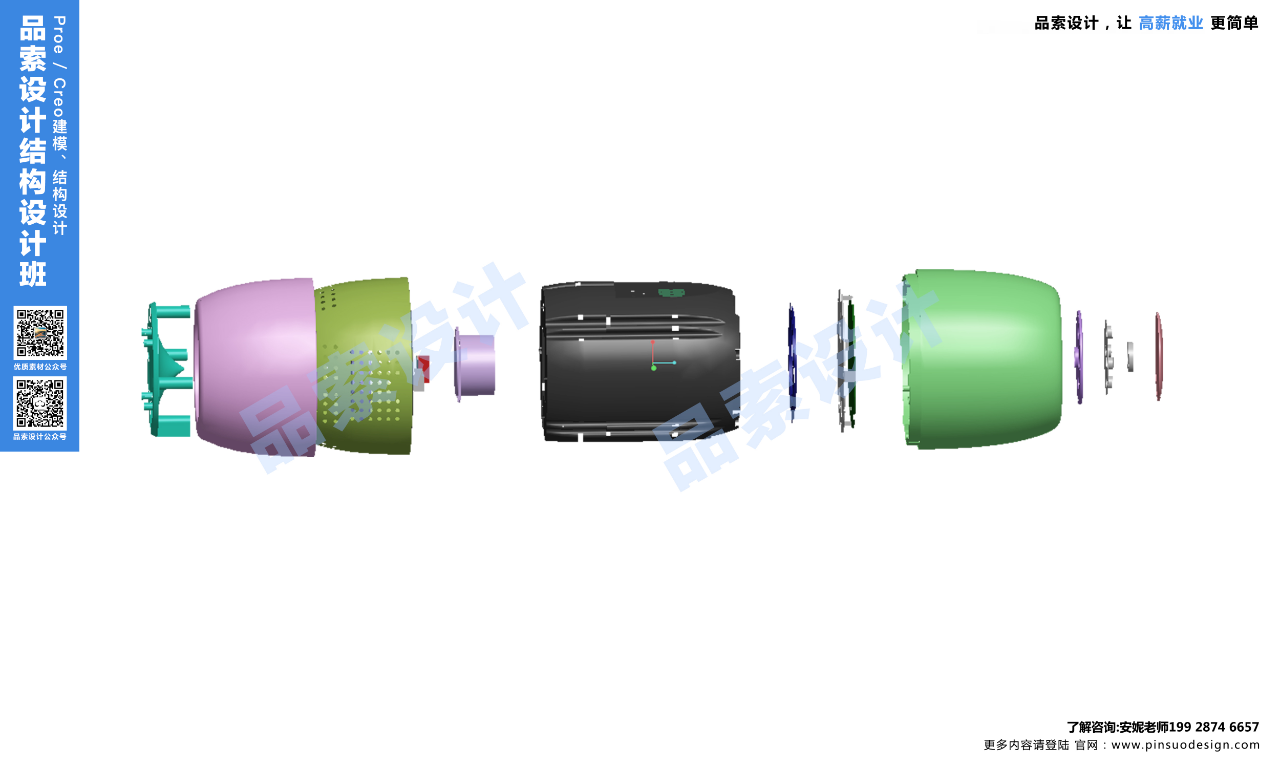

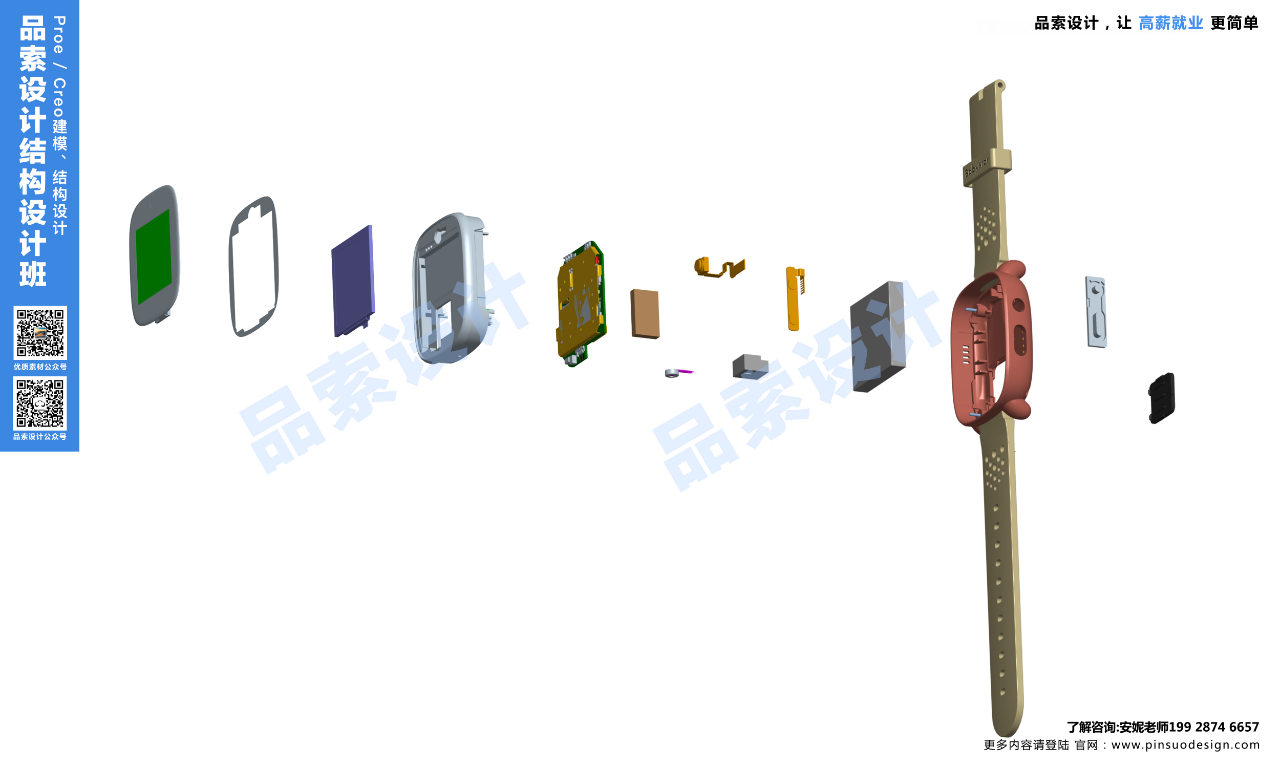

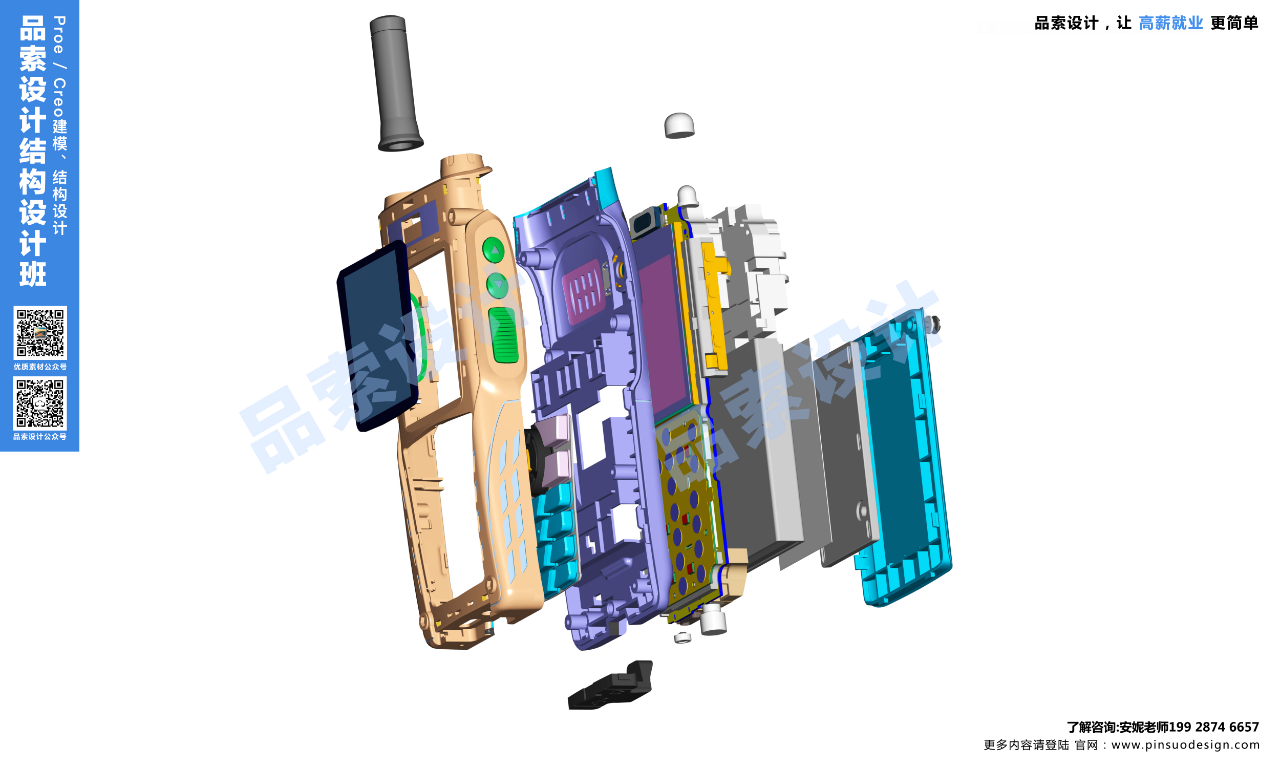

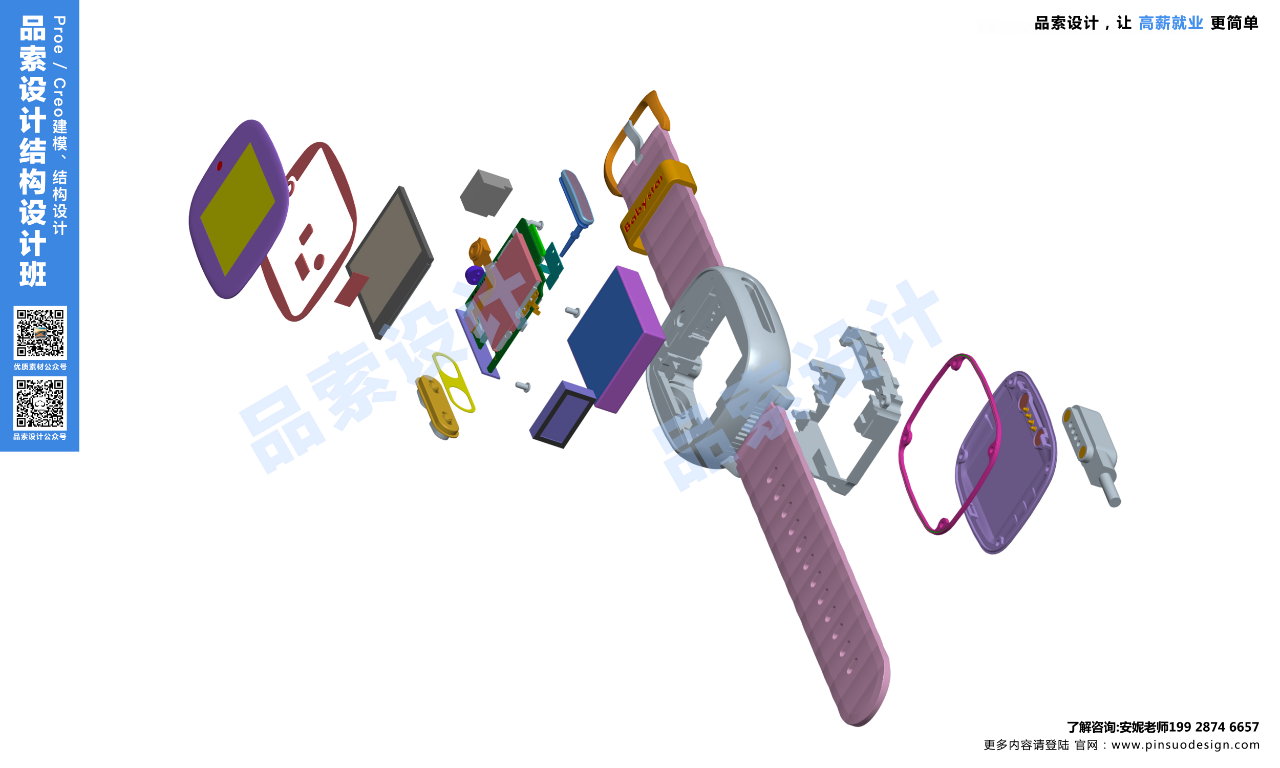

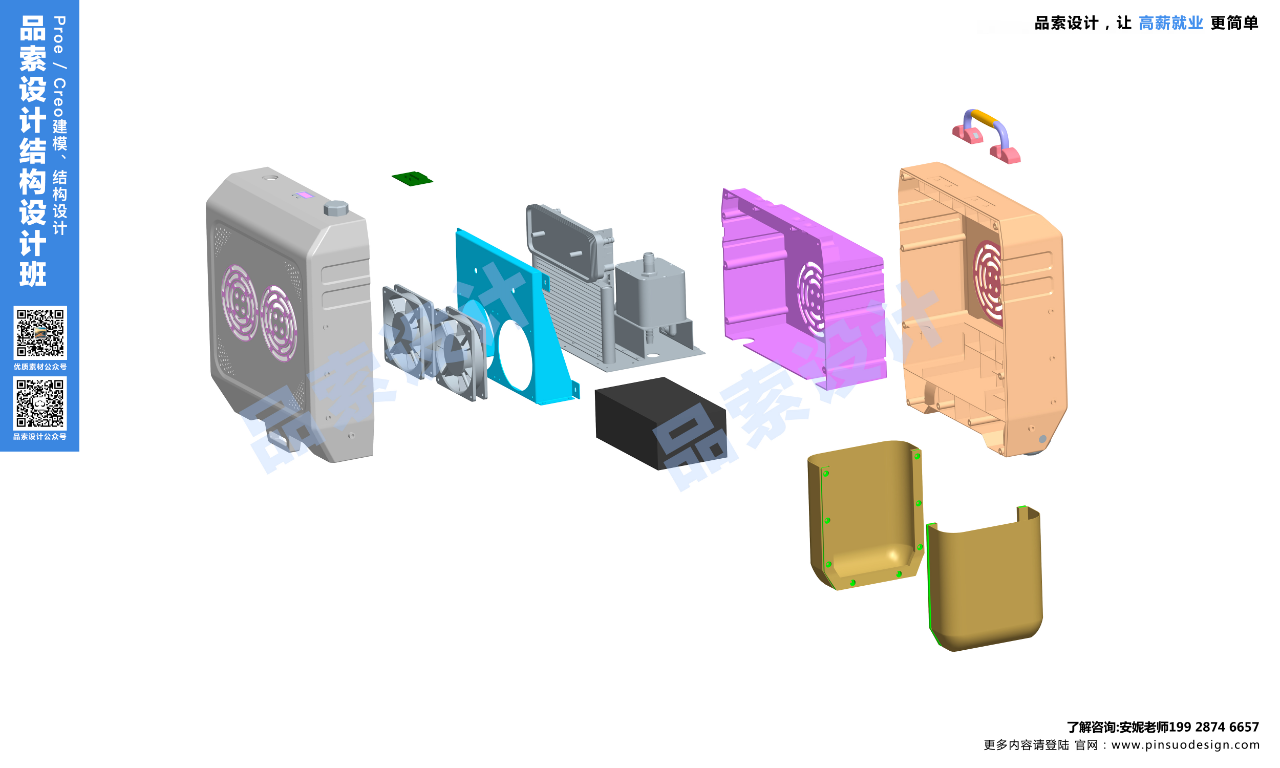

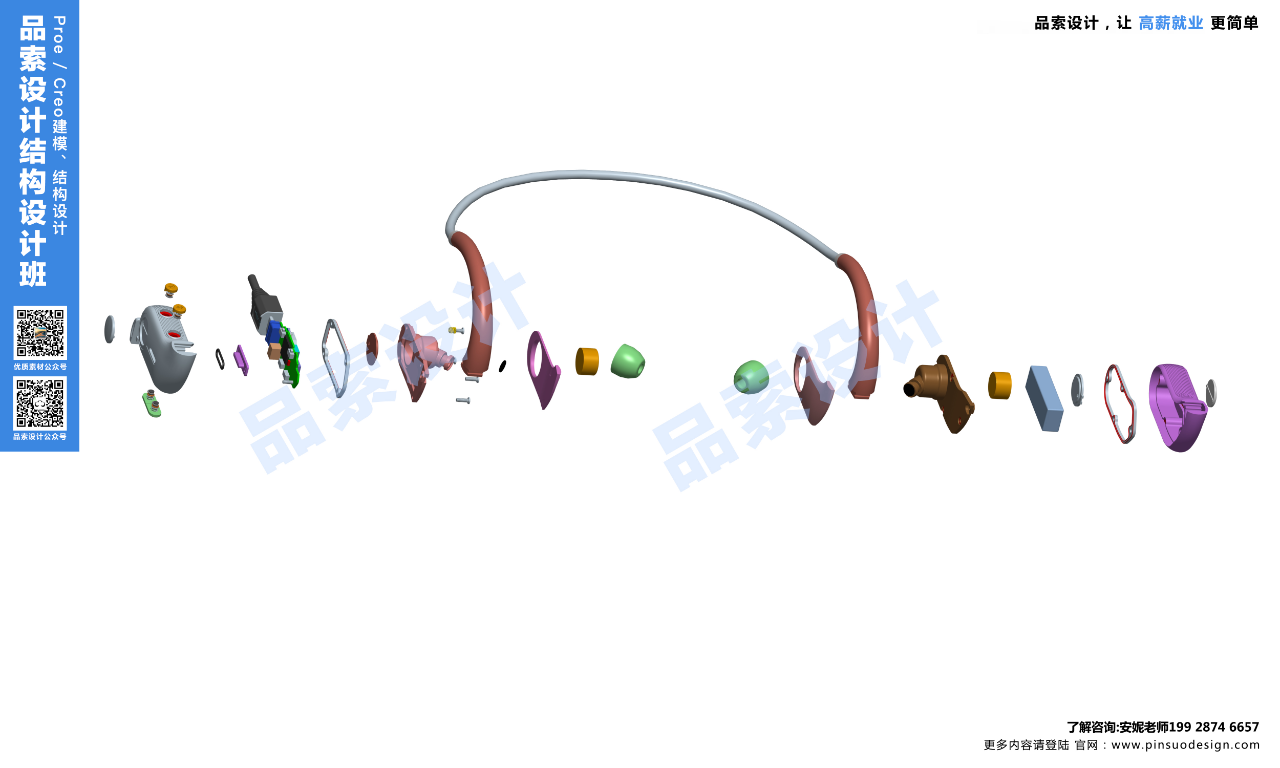

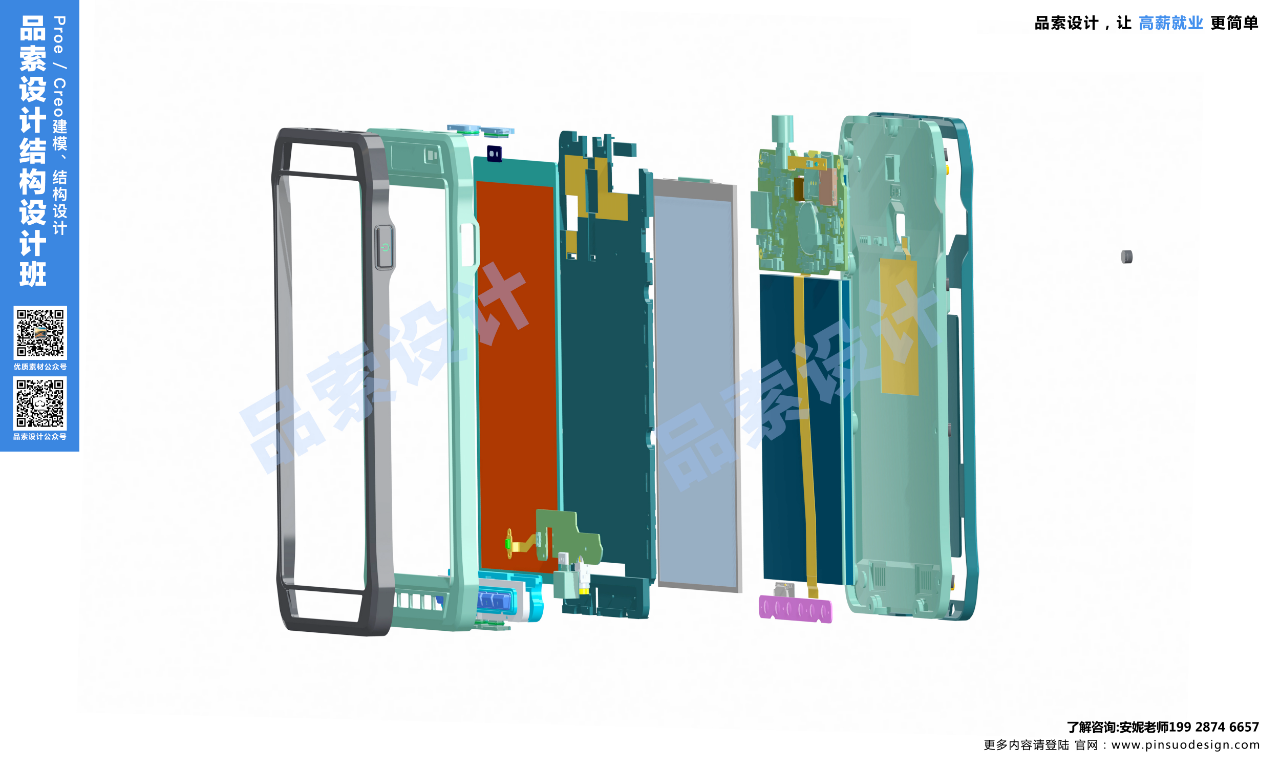

分享一组品索结构设计班学员原创的产品爆炸图设计案例,尽请欣赏,欢迎收藏关注我们!
