ug通过曲线网格怎么用?UG曲线网格构建曲面的方法与技巧

UG是一款非常好用三维建模软件,能够实现你想要的建模效果,关键你的技巧和经验以及创意能够支持ug来实现。同样和犀牛软件一样,曲面的建模和实现也是存在一定的难度的。与犀牛曲面建模不一样的是,网格曲面是构造曲面最常用的形式,熟练的使用曲线网格能构造出高质量的曲面。那么ug通过曲线网格怎么用?相信这是不少ug新人所要迫切知晓的。下面品索教育就为大家分享UG曲线网格构建曲面的方法与技巧。

品索为大家带来UG曲线网格构建曲面的详细图文教程,总共八个步骤,来让你知晓ug通过曲线网格怎么用,创建曲面,大家可以好好看看,学习一下!

图文教程案例所用的软件为,nx11.0软件,其他版本软件操作大同小异,ug通过曲线网格怎么用,UG曲线网格构建曲面的方法与技巧,图文教程步骤:

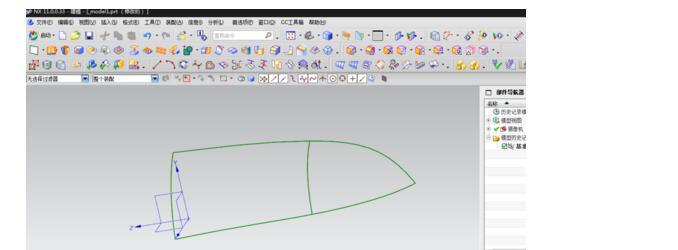

第一步:导入曲线网格

首先我们任意导入一个空间曲线网格。


第二步:曲线网格构造曲面命令使用

菜单栏,插入-网格曲面-通过曲线网格构造曲面命令。

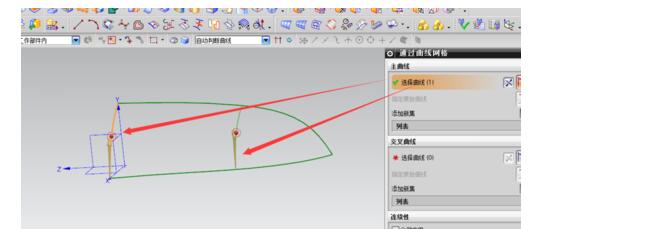

第三步:选择主曲线

选择主曲线(主曲线可以选择曲线或点)。

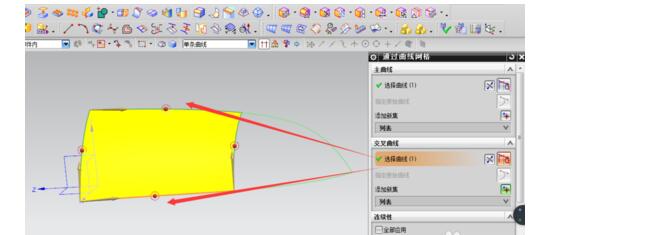

第四步:选择交叉曲线

选择交叉曲线(只能选择曲线不能选择点)


第五步:构造出曲面

通过网格曲面已经构造出曲面。


第六步:选择点与曲线

主曲线这个我们选择点与一条曲线。


第七步:同样的方法,构造出曲面

同样构造出曲面。


第八步:设置相切关系

这时我们需要设置第二主线串与之前曲面相切关系。


注意事项

曲面与曲面相交部分需要考虑面的连续性,设置先切关系。


以上就是品索教育为大家分享的ug通过曲线网格怎么用?UG曲线网格构建曲面的方法与技巧,相信通过以上图文教程的步骤,你已经知晓了UG曲线网格创建曲面的方法,不妨自行动手尝试一下吧!
