CAD对象追踪怎么用，CAD实例教你对象追踪快捷键命令及使用技巧

CAD设计软件是制图神器，内置有很多实用的工具命令技巧，熟练掌握这些工具命令的使用，能够让你有如神助，制图更加方便快捷，品索建议大家学习cad软件通过实例的操作和学习来掌握，下面为大家分享CAD对象追踪怎么用，通过CAD实例教你对象追踪快捷键命令及使用技巧。

CAD的对象追踪，可以方便的参考已有图形对象的相对位置，来快速精准的进行图形的绘制或编辑操作。

举个例子，比如我们想要在一个矩形的中间画一个圆，正常如果不使用对象追踪命令，需要分别画出经过长和宽终点的两条边的辅助直线，然后取相交于两条辅助线的点为圆心来画圆。

但是如果我们才用对象追踪命令，则可以很方便的拾取想要的点作为圆心进行绘图，先捕捉长边的中点，后捕捉宽边的中点，当鼠标移动到矩形中间位置的时候，会显示两个三角形图标及路径，显示中点，此点则是中心点。

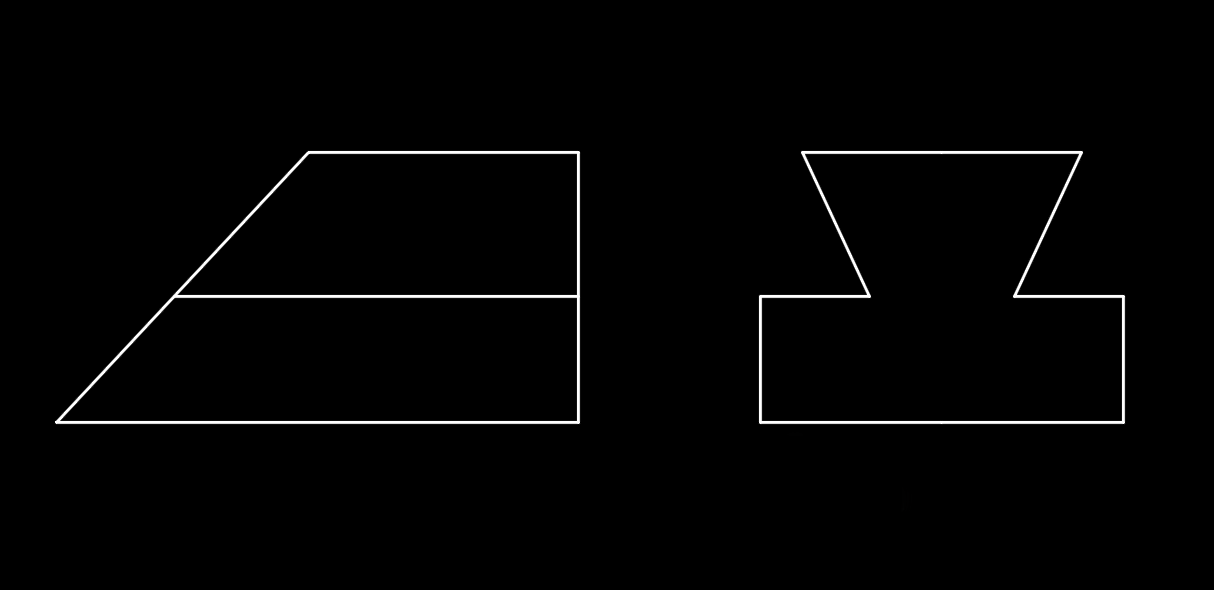

如下图所示，使用对象追踪命令，创建右边的图形，请确保开启了对象捕捉的端点、中点功能。

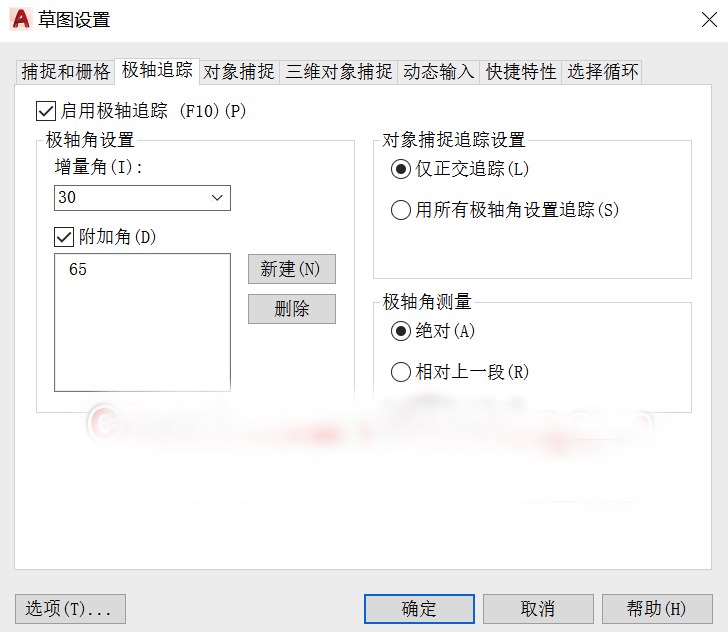

1、打开对象捕捉设置界面，将极轴追踪和对象捕捉的设置为下图所示

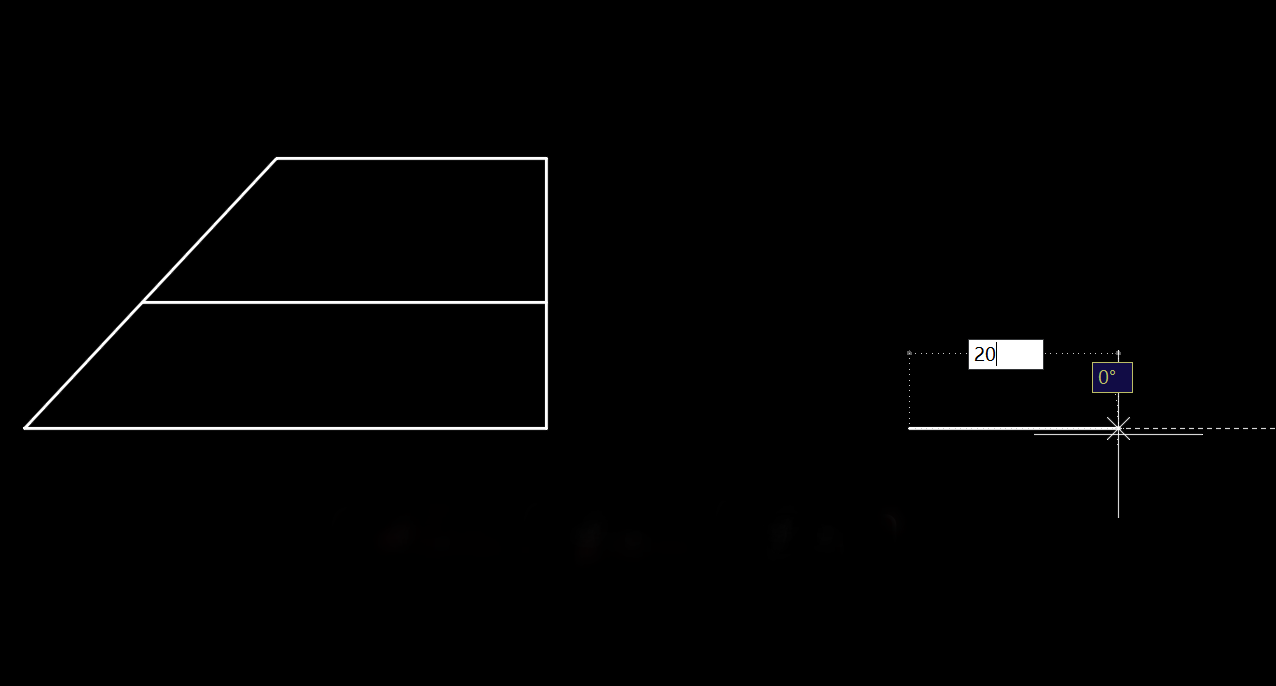

2、使用直线命令LINE画第一条直线，先接触参考图形右下角的端点，注意不单击鼠标，然后沿着追踪线往右边拖动鼠标，在命令行输入40，按回车键确认第一点，然后继续往右移动，输入数值20，然后按回车键确认，如图

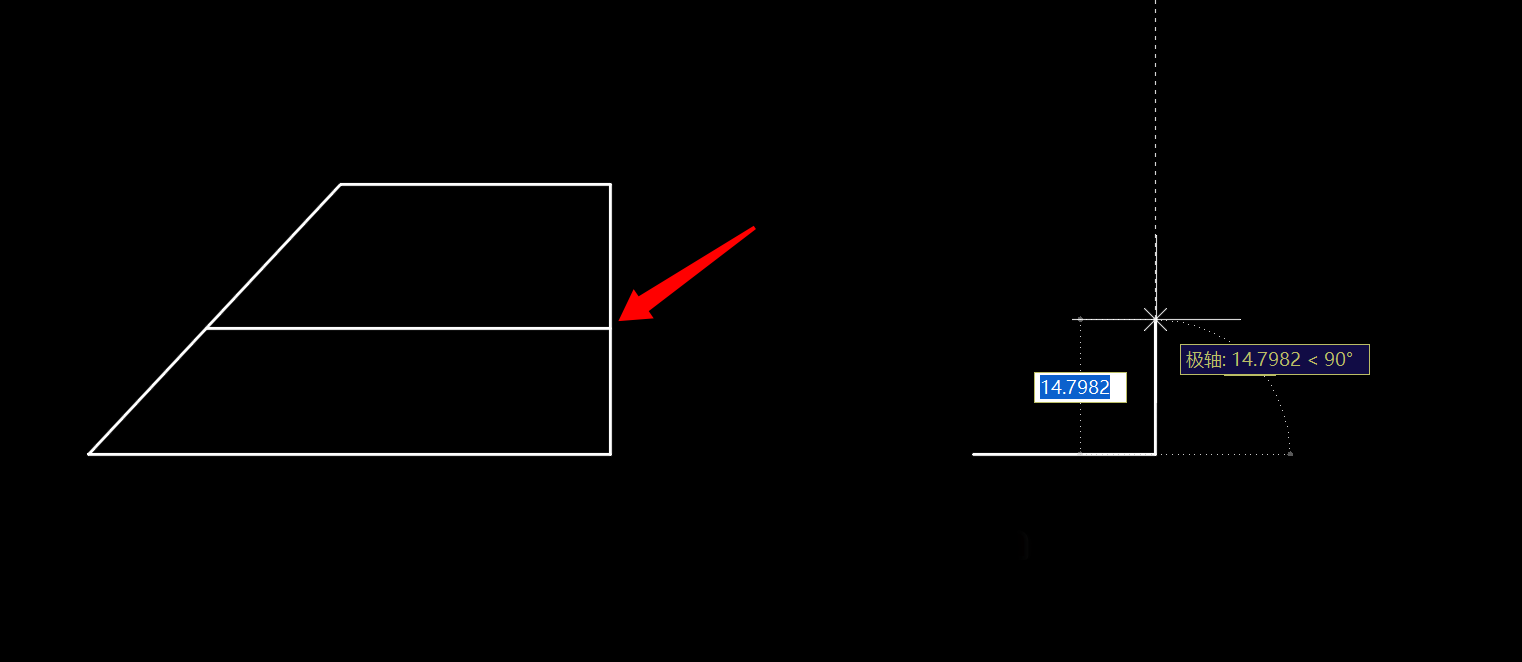

3、将鼠标向上90度的方向移动，然后将鼠标移动到左图中间的交点处，如下图箭头所示处， 选择参考点，注意不要单击鼠标，继续向右移动鼠标，回到当前线段的相交点出，单击，创建第二条线段，如图

4、将鼠标向左边拖动，当看到180度的水平追踪线出现后，输入数值12，然后按回车键，完成第三条线段的绘制，如图

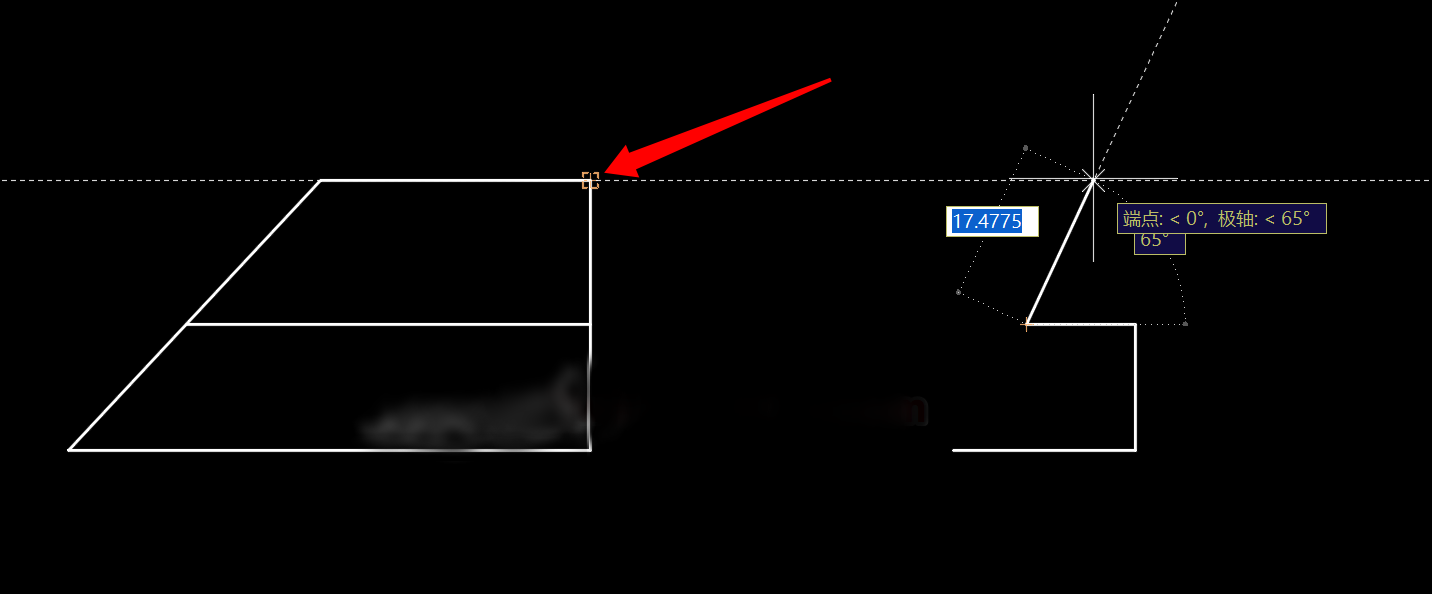

5、继续画第四条线段，将鼠标移动到下图所示箭头的端点，拾取参考点，出现水平线后，将鼠标向右移动，此时注意，当鼠标移动到显示65度夹角的时候，单击鼠标，完成第四条线段的绘制，如图

6、继续画第五条线段，将鼠标移动到第一条线段的起点，选取参考点，当出现90度的追踪线时，向上移动鼠标，当鼠标到达水平追踪线和垂直追踪线相交的点时，鼠标单击，然后按Enter键完成第五条线段的绘制，按如图

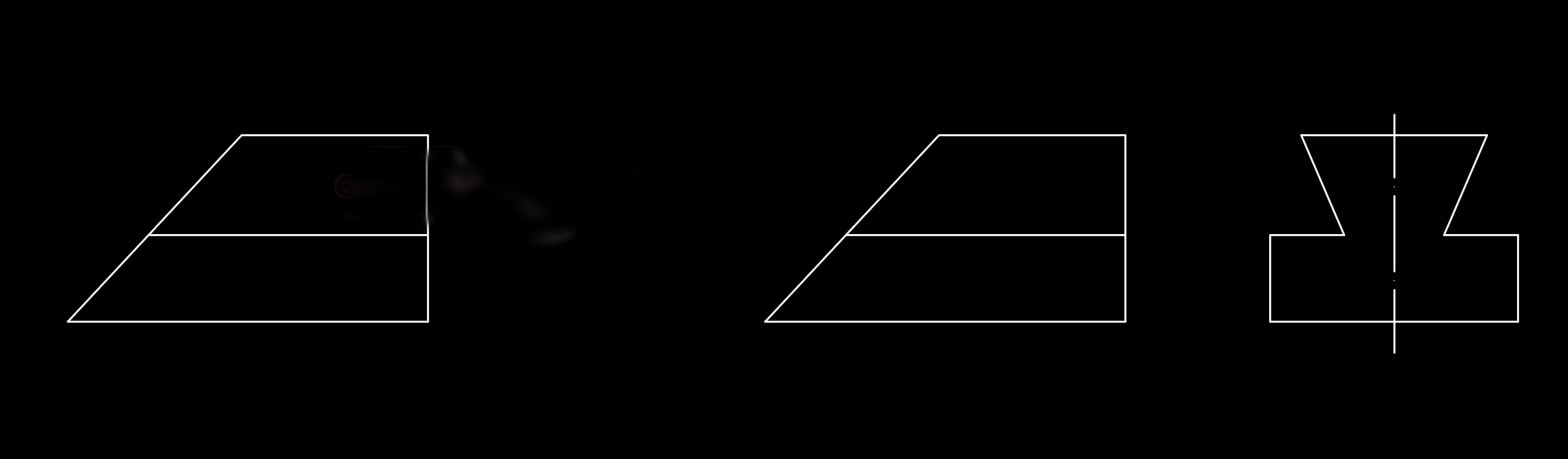

7、使用镜像命令，将上面所画的图形进行镜像，并且保留原始对象，最终获得下图
