proe骨架折弯应用技巧实例，教你如何创建内六角扳手

内六角螺丝是我们非常熟悉的一种螺丝类别，想要拧紧内六角螺丝，扳手，也就是螺丝刀肯定是需要匹配的，内六角扳手就是拧紧内六角螺丝的配套工具，而我们应用我们熟悉的proe设计软件就可以快捷简单的实现内六角扳手，而主要的应用命令技巧就是骨架折弯，下面品索为大家分享proe骨架折弯应用技巧实例，教你如何创建内六角扳手。

画内六角扳手，一个扫描最简单了，有人会问，内六角扳手用扫描很简单为什么还用什么骨架折弯？试想如果零件的截面不规则，零件的外形轮廓也不规则，而且这折的弯也不是规则的，你用扫描是做不出来的，或者做出来也是相当的麻烦，今天用内六角扳手来简要说明骨架折弯的操作。

方法：

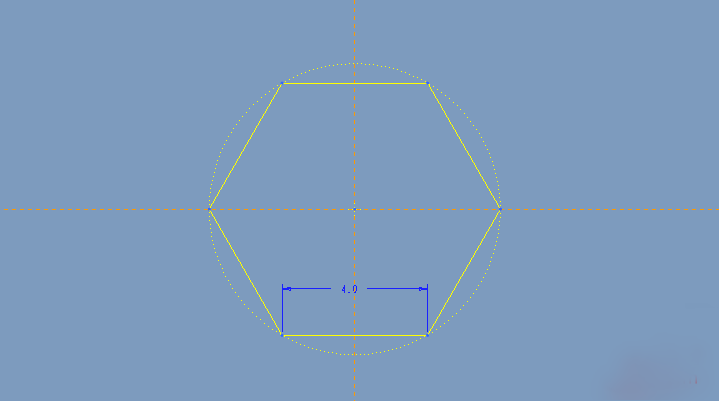

1.点击【拉伸】，在FRONT平面绘制如下的草绘。

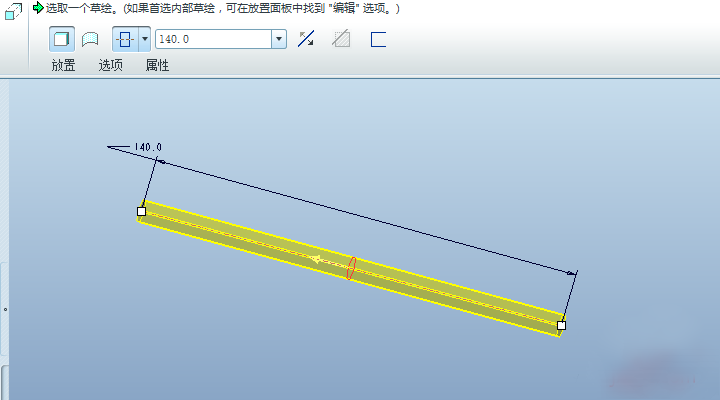

对称拉伸140.

2.点击【插入】-【高级】-【骨架折弯】（没有这个特征，请将配置文件allow_anatomic_features设置为yes）。

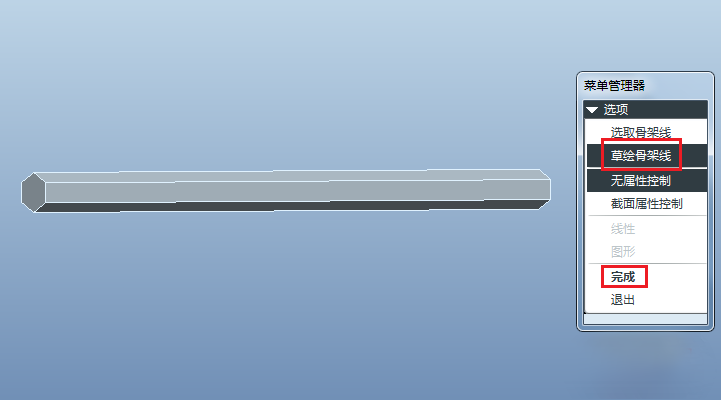

1）选择草绘骨架线，点击完成。

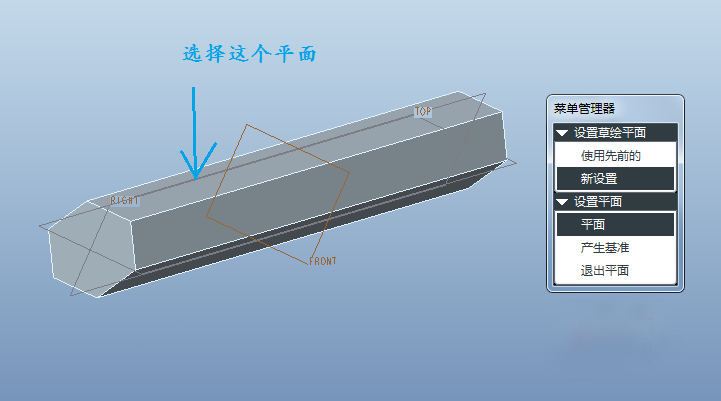

2）选择拉伸实体的上表面。

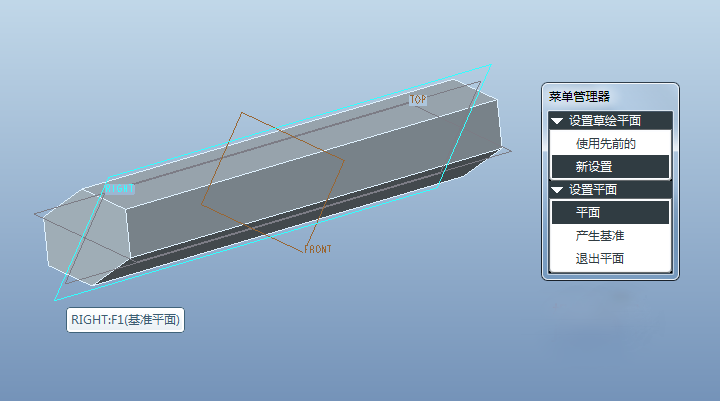

3）选择RIGHT平面。

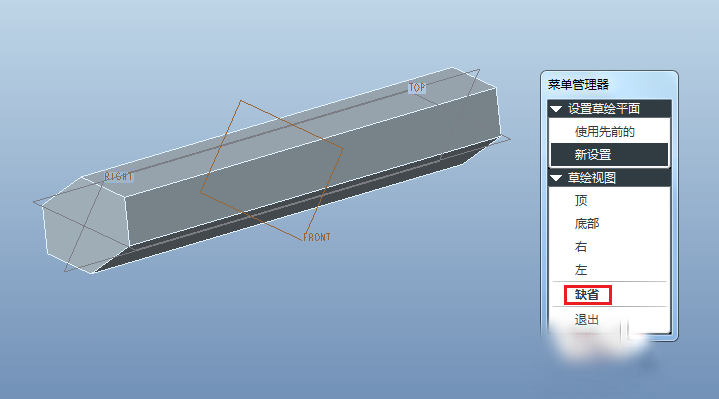

选择缺省。

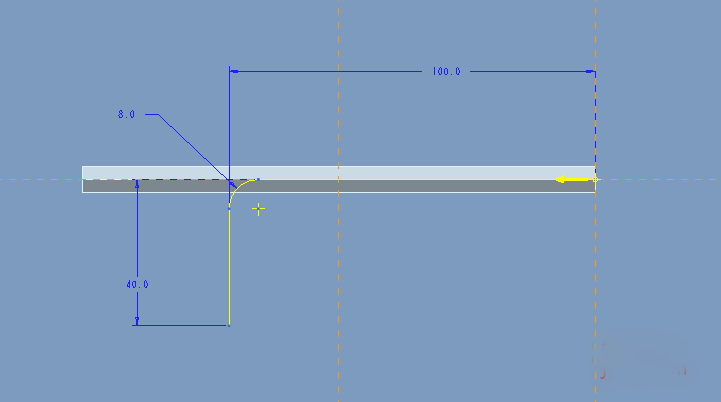

4）绘制如下的草绘。

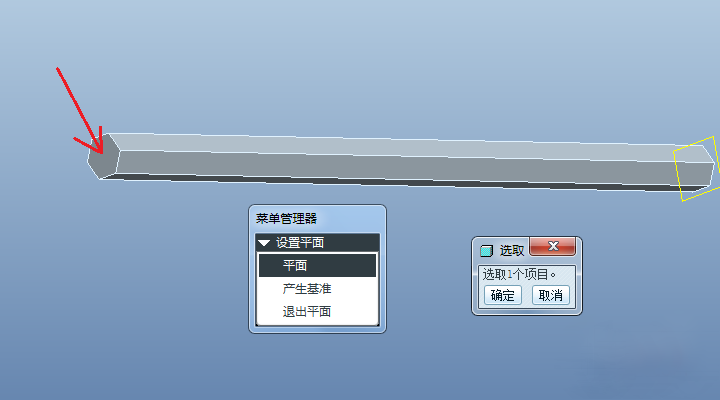

5）选择下图红色箭头

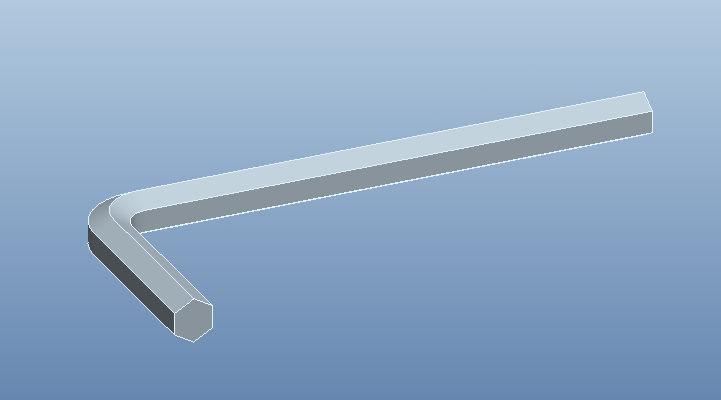

3.完成。
