CAD基础设置应用教程,教你CAD多重引线如何设置箭头

CAD画图存在着很多技巧性的操作及命令方法,我们在应用cad画图的时候,要积累以及实践这些常用的基础性命令操作技巧,尤其是那些比较常用的工具命令,下面品索为大家带来CAD基础设置应用教程,教你CAD多重引线如何设置箭头。

引线在日常绘图中经常会用到,细心的用户应该会发现,有些引线是有箭头的,但是有些引线却看不到箭头,无论是否放大,都看不到箭头。在多重引线的使用一文中讲过关于多重引线标注的样式跟普通标注的样式是不同的,两者需要通过不同的方法来设置。

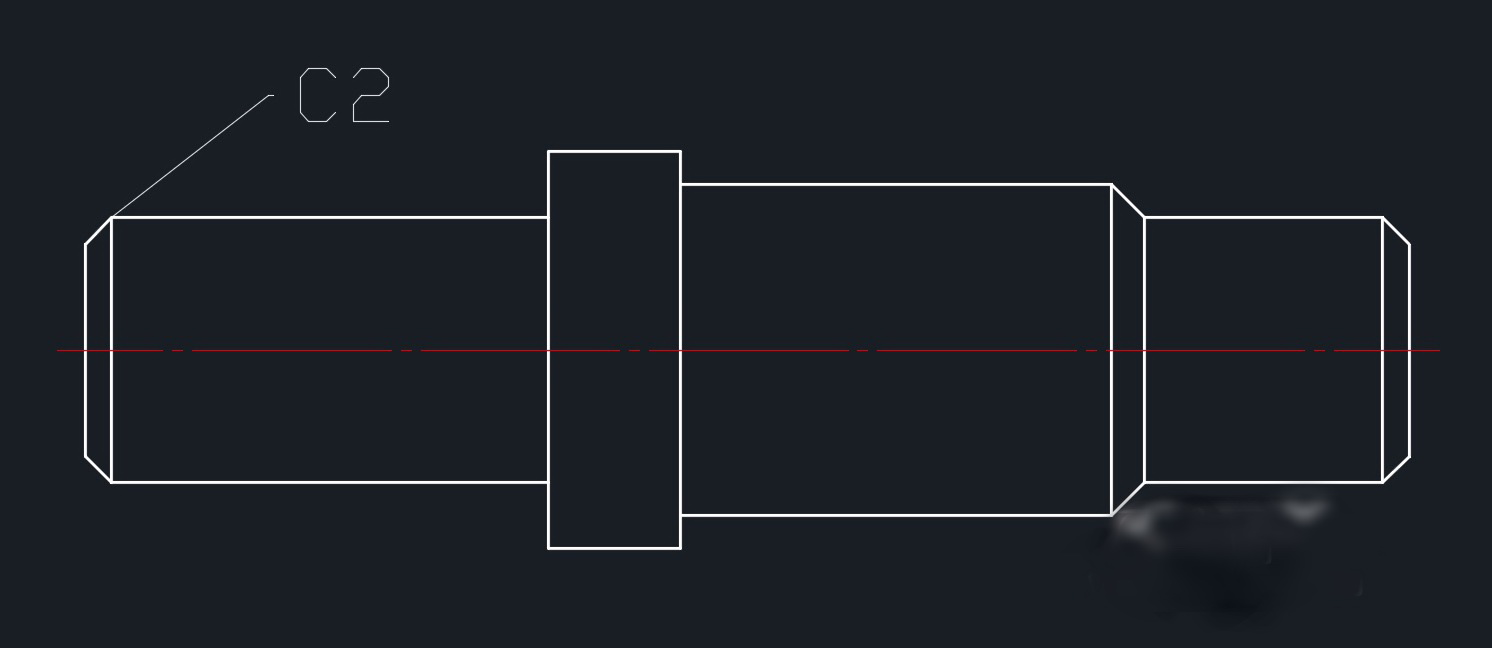

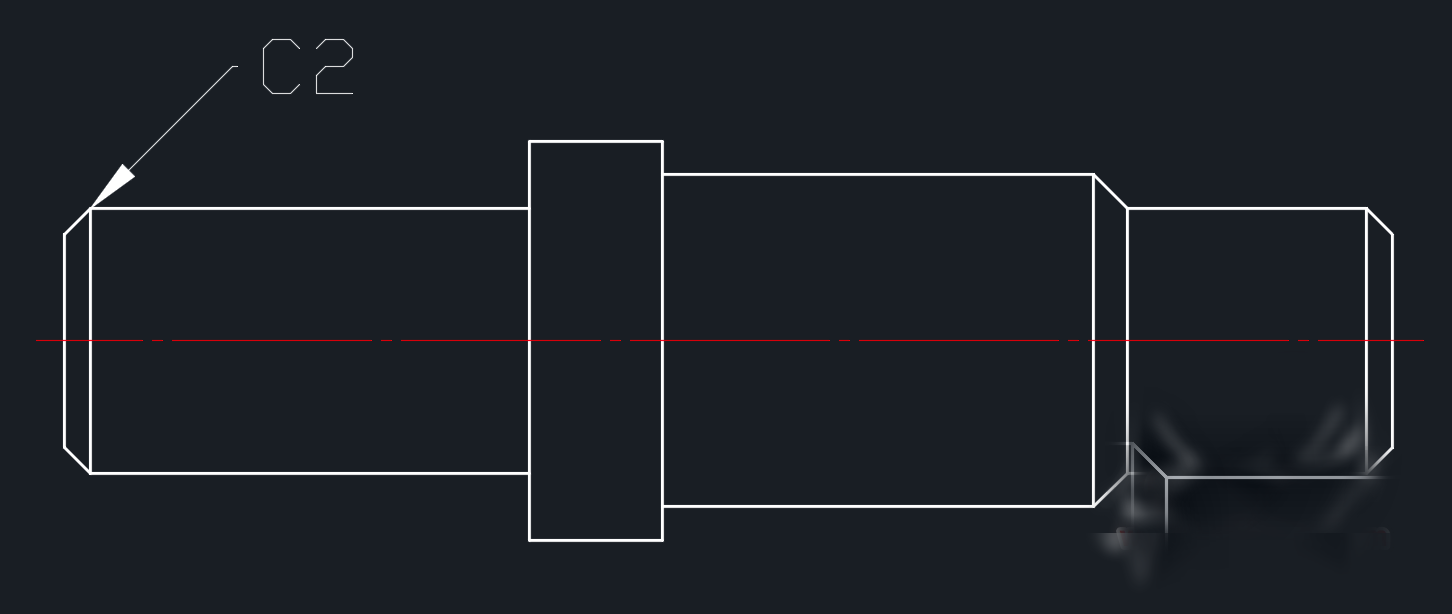

下面来讲讲如何给多重引线添加箭头符号,如下图所示,标注的多重引线缺少箭头

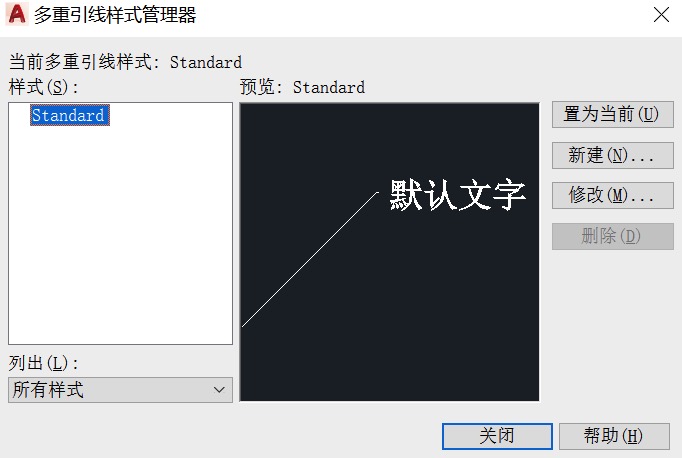

1,在命令行输入MLEADERSTYLE,按回车键,打开标注样式管理器,如图

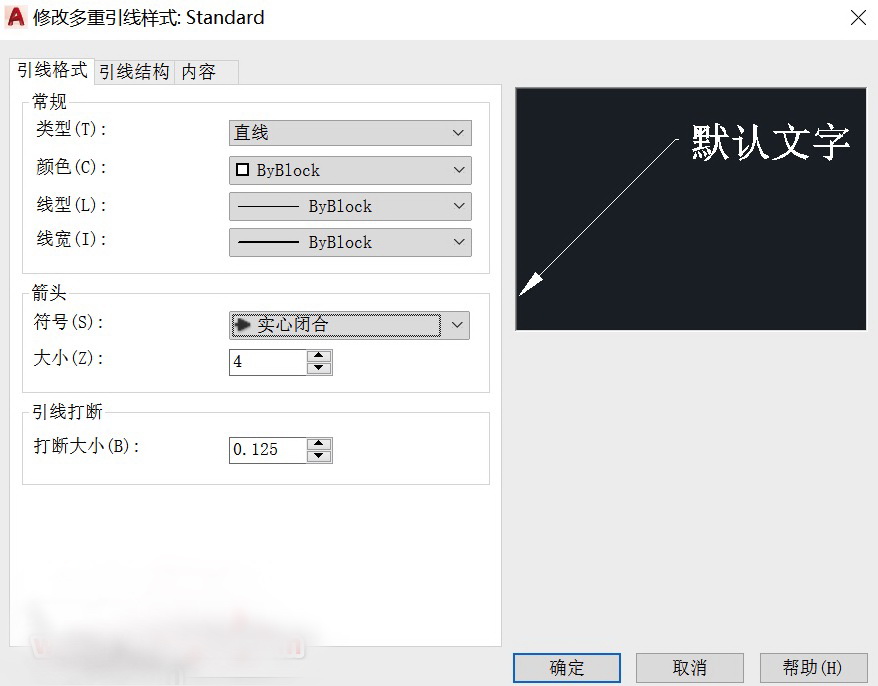

2、点击右侧的修改按钮,进入修改多重引线样式对话框,找到箭头-符号,在下拉列表中,选择"实心闭合"


3、点击确定,返回,关闭标注样式管理器对话框,可以发现此时多重引线自动加上了箭头,效果如下
