Creo/Proe实例技巧教程，三个提升建模效率的拉伸技巧

想要建模效果好又快，建模操作一定要熟练，尤其是那些常用的建模相关技巧操作，这里我们以Creo/Proe建模实例为大家分享建模技巧操作，今给大家介绍几个在使用Creo时候的小技巧，掌握这几个技巧在creo建模的时候可能速度会成倍提高的！

技巧一：继承拉伸斜度

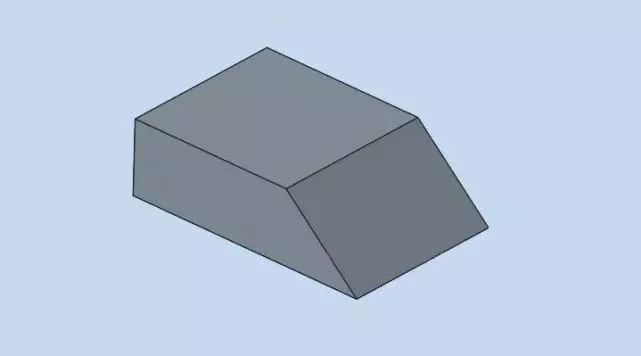

1.如图实体模型带有一个斜度，在这里实际可以拉伸一个与它斜度相同的特征。

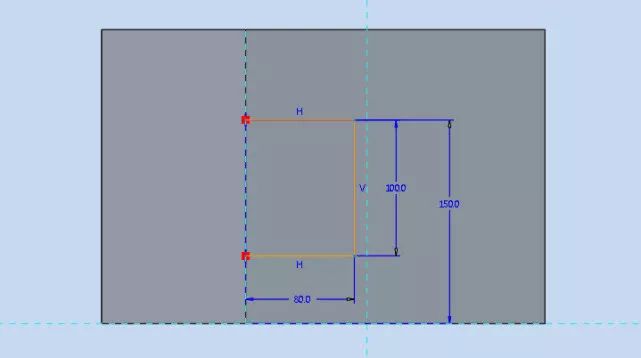

2.在实体上表面，绘制如图草绘。草绘保持开放，开放端所对应的就是模型倾斜面。

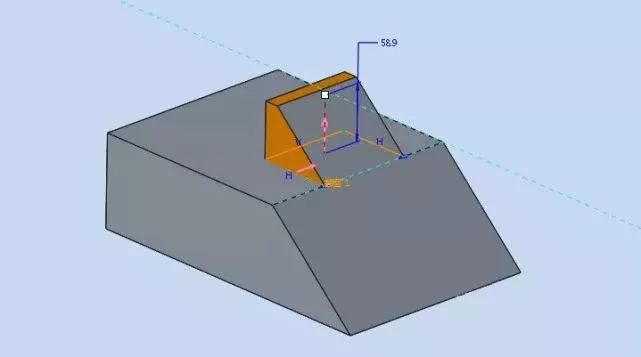

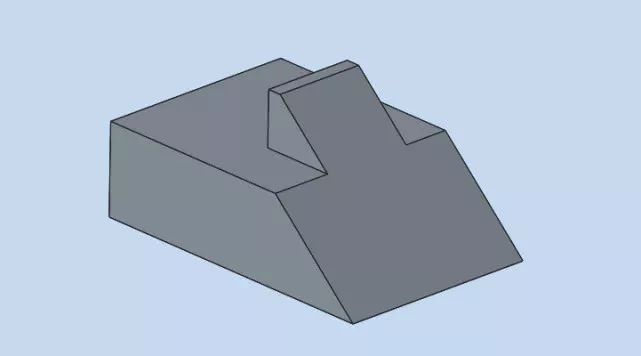

3.我们调整一下拉伸高度，就可以看到如图结果。

第二个拉伸特征就继承了前面的拉伸特征的斜度。

技巧二：利用现有的边界创建拉伸

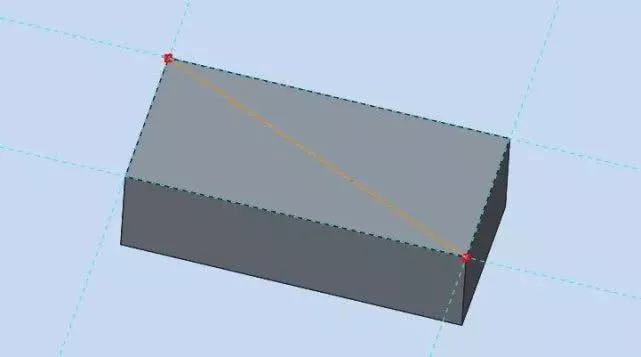

1.如图，在实体上表面上绘制直线。

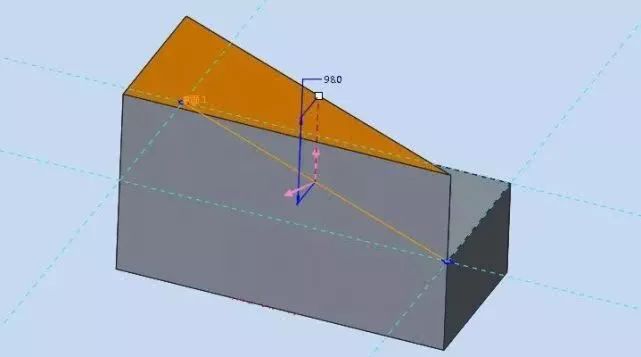

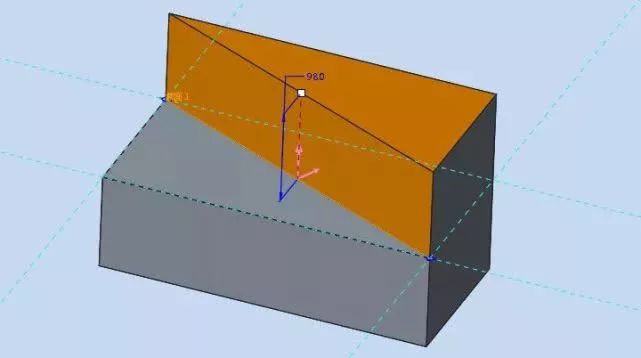

2.绘制草绘后，然后调整拉伸高度，得到实体如下。这个实体绘制的直线和模型的边界都是通过拉伸来创建的。

3.调整箭头方向

技巧三：突破拉伸实体与草绘平面相连的限制

拉伸特征一般是从草绘平面开始的，从某个方向向外延伸，所以拉伸实体和草绘平面就是相连的。下面教大家如何让拉伸实体脱离其草绘平面。

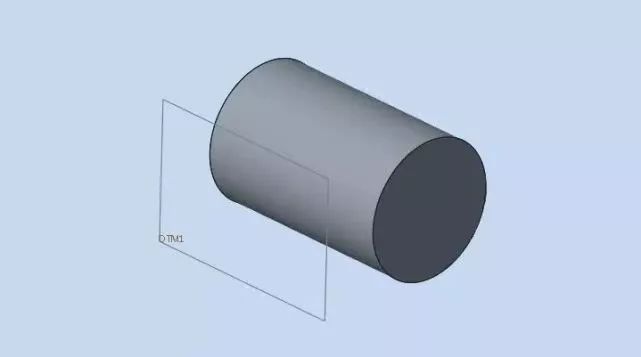

如图是一个拉伸特征和一个基准平面。

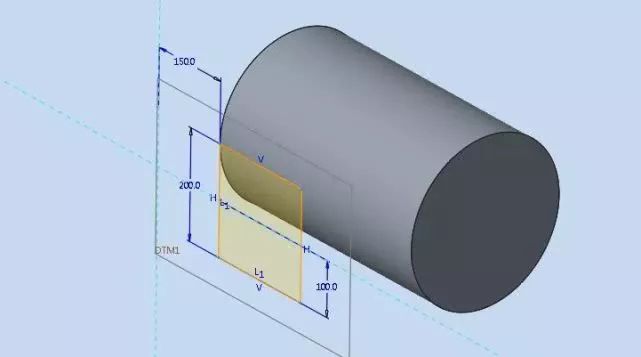

2.点击拉伸，如图在额基准平面上绘制草绘。

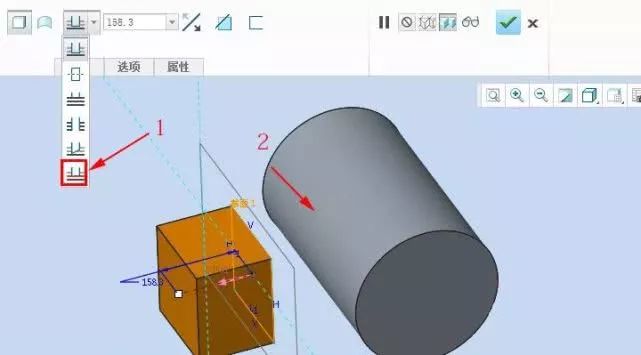

拉伸选择“拉伸至选定的点、曲线、平面或曲面”，然后选择下图圆柱的外表面。

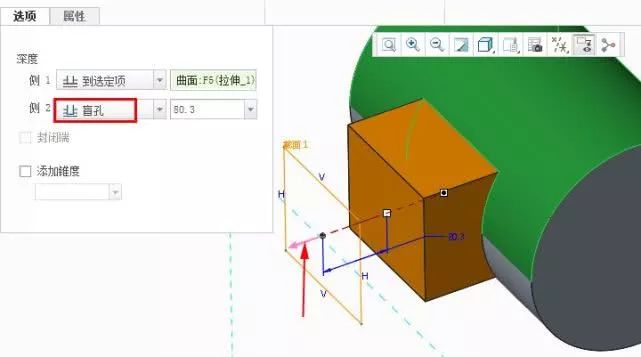

3.点击【选项】，在侧2选择“盲孔”，调整箭头方向，可得到如图结果。可以看到拉伸实体已经没有和草绘基准面相连了，就突破了拉伸实体与草绘平面相连的限制。
