Proe扭曲命令应用实例教程，教你如何创建杯架

proe是结构设计软件，作为结构设计师必备软件之一，它的功能强大无比，之所以非常好用在于其强大的工具命令，前面我们介绍不过不少proe命令的使用技巧，下面为大家带来Proe扭曲命令应用实例教程，教你如何创建杯架，大家注意一下工具命令的使用技巧和方法。

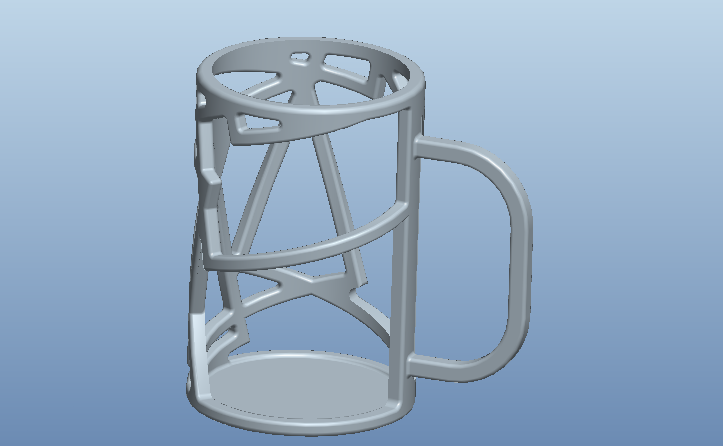

这篇教程主要介绍如何使用Proe的扭曲命令，有兴趣的小伙伴可以试试使用环形折弯来完成这个模型。最终结果如下图所示。

STEP 1

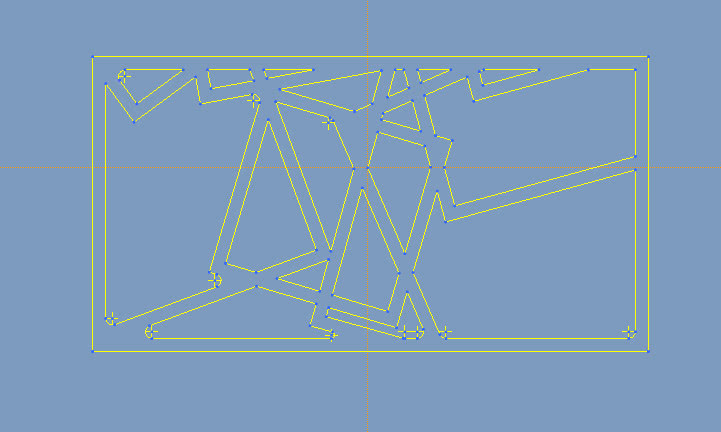

新建一个零件，点击拉伸命令，选择FRONT平面作为草绘平面，点击【草绘】-【数据来自文件】，选择下载的Proe草绘文件，将其拖到合适的位置，如下图所示。

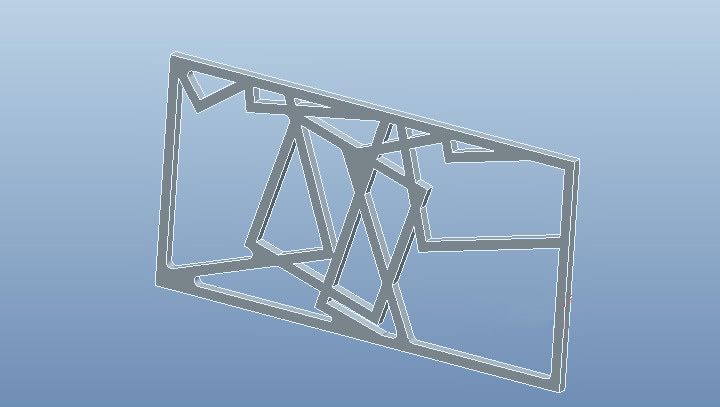

拉伸厚度为4,点击勾号完成。

STEP 2

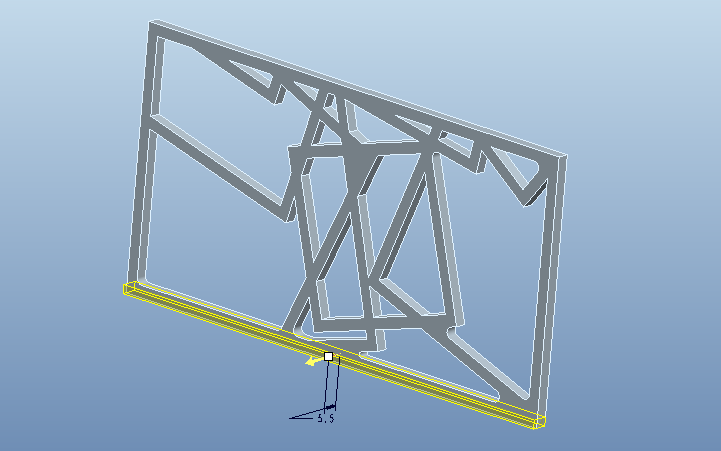

点击拉伸，按照下图所示绘制草绘。

拉伸厚度为5.5.

STEP 3

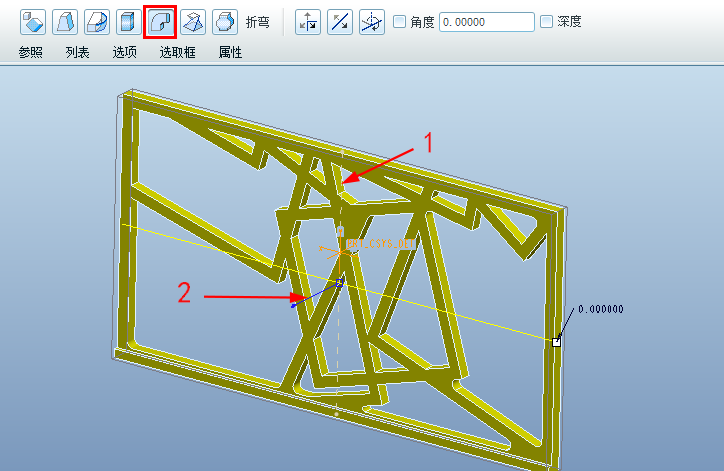

点击【插入】-【扭曲】，选择我们的模型从而激活扭曲控制面板。点击【折弯】，点击“切换到下一轴”按钮，将下图箭头1和箭头2所指的白色中心轴和蓝色箭头调整到下图所示的方向。

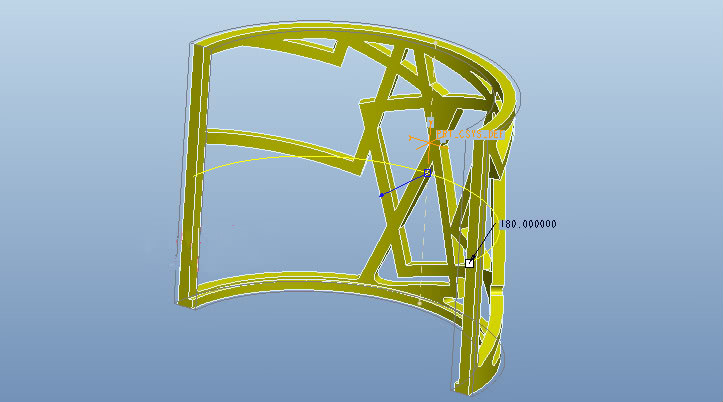

下图是折弯180°的结果。

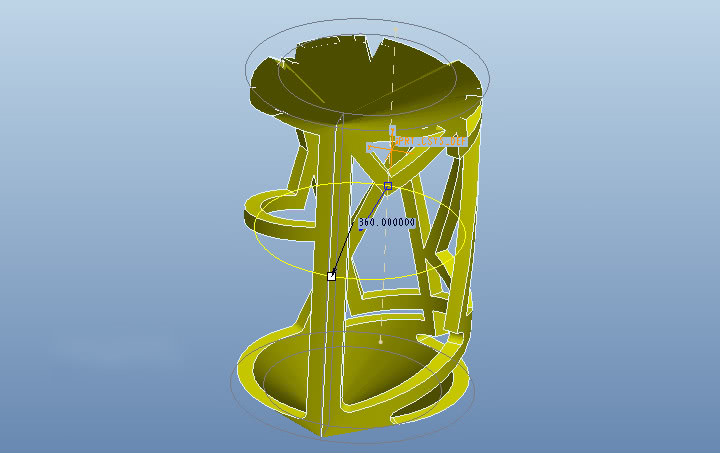

将角度设置为360°，我们会发现模型发生了一下畸变。如何解决这种问题呢？

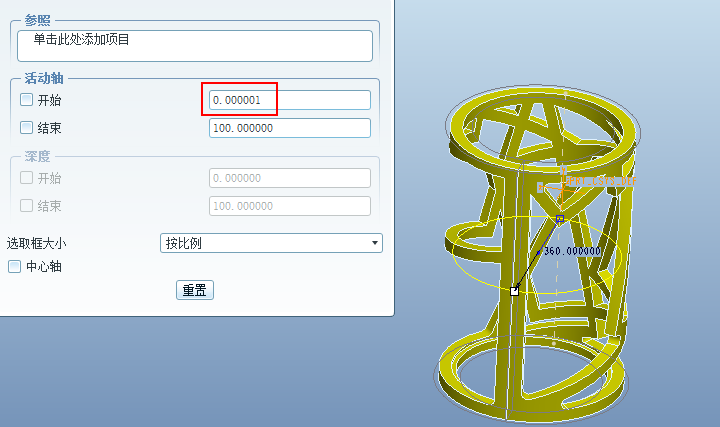

点击【选取框】，将活动轴栏里的开始设置为0.000001，我们发现模型如下图所示。

STEP 4

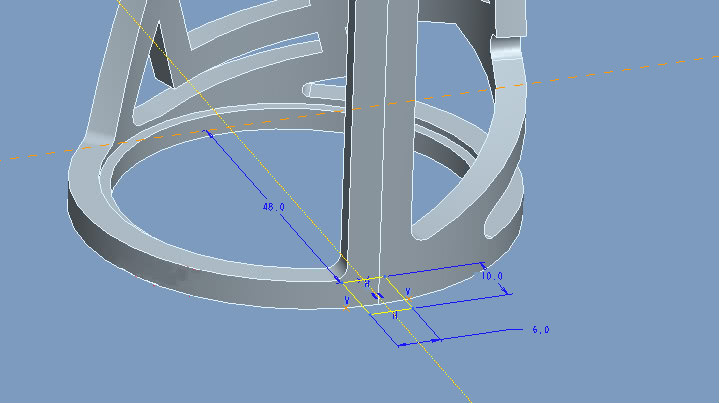

点击拉伸，点击切除按钮，在模型底部绘制如下的草绘。目的是切除模型的结合部分。

STEP 5

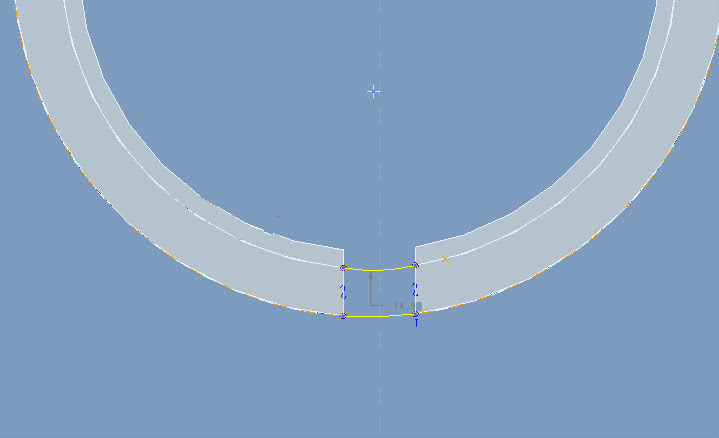

点击拉伸，将模型被切除的部分进行填补。草绘截面如下图所示。

STEP 6

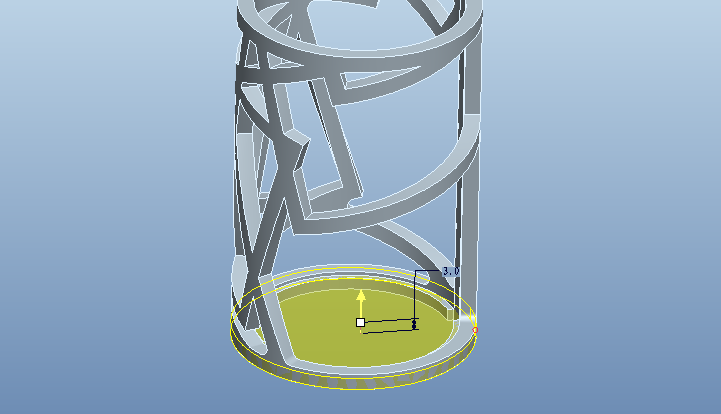

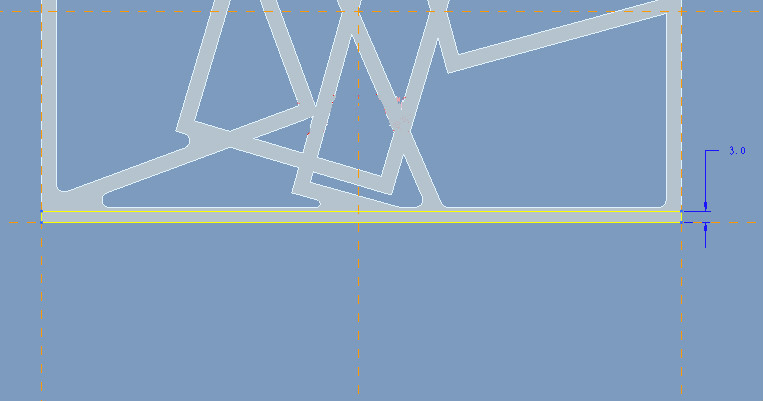

点击拉伸，为模型创建底部，厚度为3，如下图所示。

STEP 7

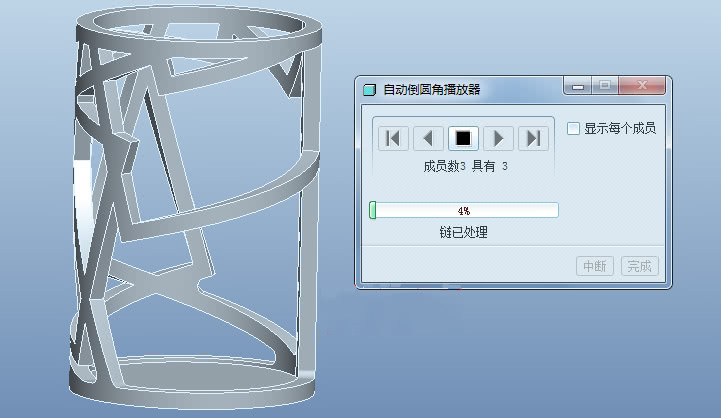

点击【插入】-【自动倒圆角】，圆角值设置为1,点击勾号，如下图所示。

STEP 8

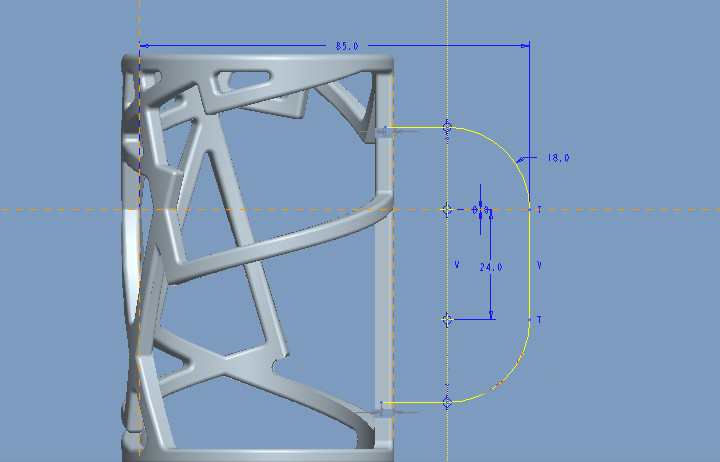

在RIGHT平面绘制如下图的草绘。

STEP 9

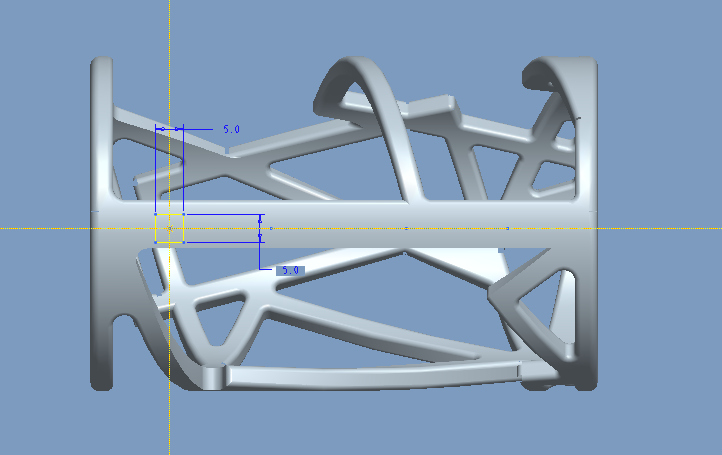

点击可变截面扫描，选择上一步的草绘作为轨迹，类型选择实体，点击控制面板的草绘按钮，进入草绘环境，绘制如下图所示的截面。

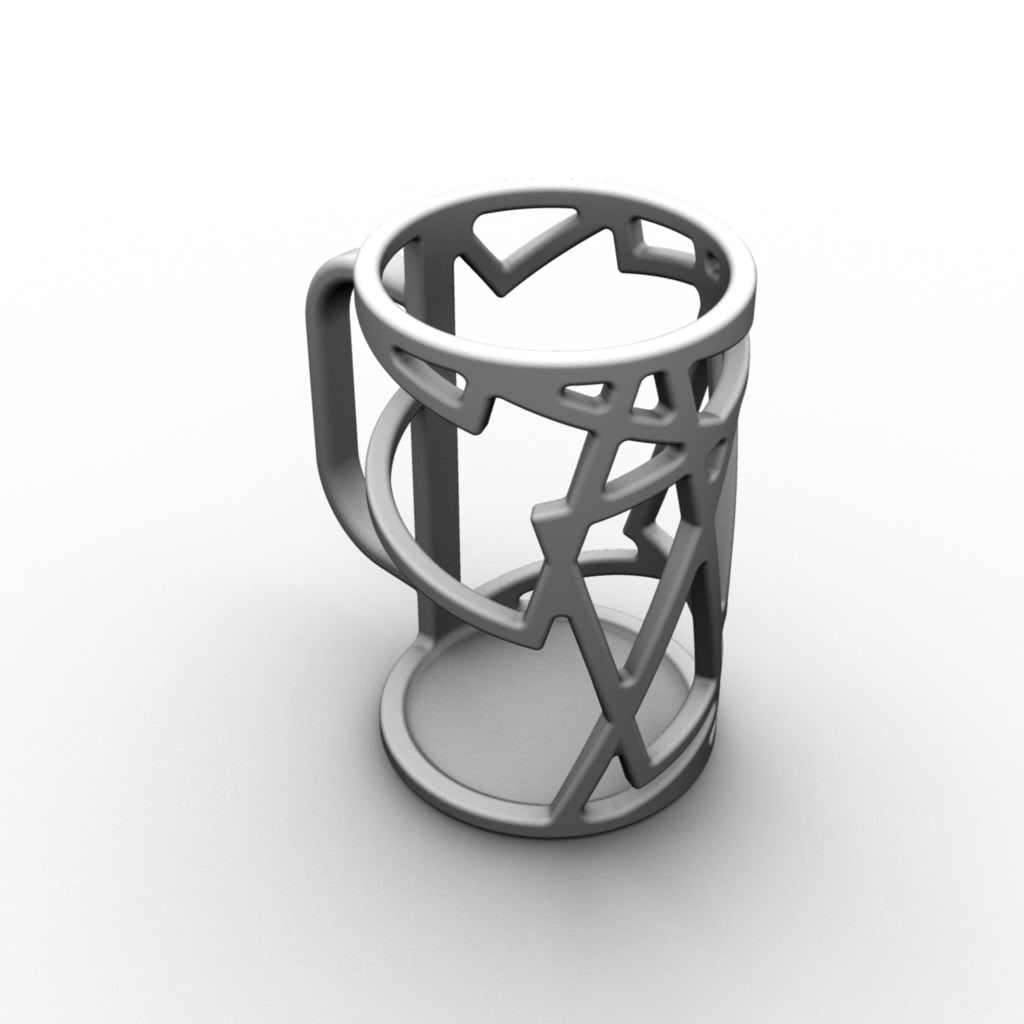

对模型进行倒角，渲染一下。
