CAD基础命令技巧图文教程,教你CAD极轴追踪怎么用及快捷键

CAD是出色的制图软件,其内置有很多实用的工具命令,需要cad学习者们熟练掌握,CAD中极轴追踪是可以沿某一角度追踪的功能,比如说设置增量角为18度,那么在相隔18度的位置就会出现一条虚线用以追踪18度的距离,CAD极轴追踪命令的快捷键为F10,下面我们以图文的形式为大家讲解cad极轴追踪怎么用及快捷键使用技巧。

CAD软件的极轴追踪,可以帮助我们用更高效的方法创建对象,比如创建相同的角度,极轴追踪是更精确效率更高的绘图方式,下面我们来看看CAD极轴追踪怎么用。

我们可以根据自己需要,设置极轴追踪的常用选项,方法如下:

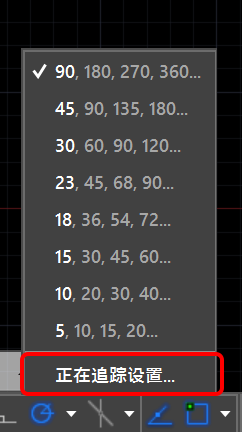

1、找到CAD软件右下角的状态栏,极轴追踪按钮,然后点击鼠标右键,在弹出的对话框中,点击正在追踪设置,如图

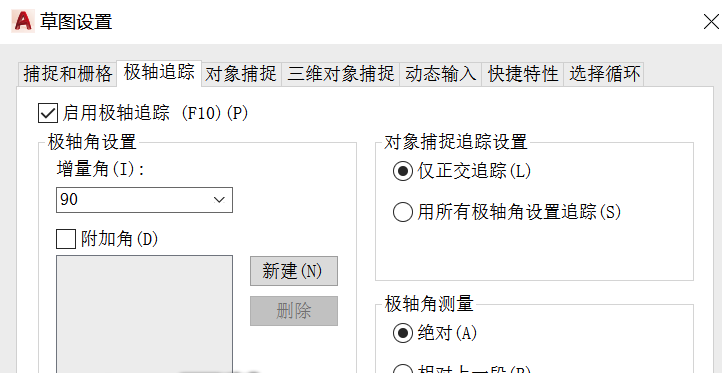

2、打开极轴追踪设置面板,可以看到很多选项:

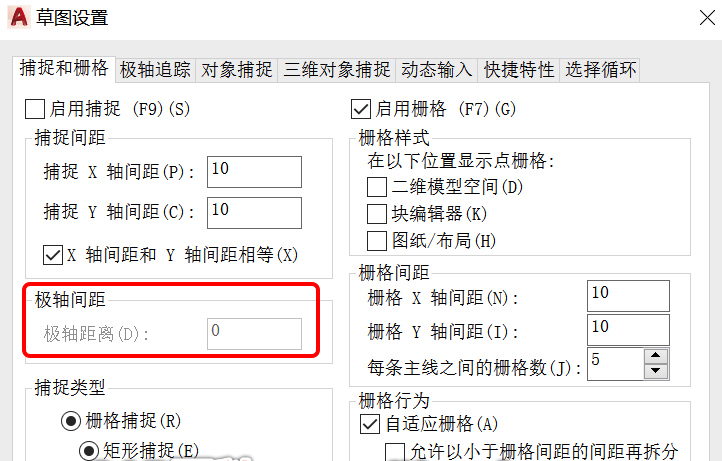

除了以上的设置外,我们还可以在捕捉和栅格界面,对极轴追踪的距离进行设置,如图


通过该演示,掌握极轴追踪命令的使用,大家可以下载本文提供的练习素材,来掌握极轴追踪命令的使用
