CAD基础实例图文教程,CAD矩形图命令工具详解

在cad绘图当中存在着很多绘图工具命令及技巧,比如非常常用的矩形工具命令,矩形是设计中非常重要和常用的图形,那么在cad绘图当中矩形工具命令技巧都有哪些呢?下面品索为大家分享CAD基础实例图文教程,带来CAD矩形图命令工具详解。

CAD绘图软件中的矩形命令的使用,我们知道,矩形是是一种平面图形,矩形的四个角都是直角,同时矩形的对角线相等,而且矩形所在平面内任一点到其两对角线端点的距离的平方和相等。小编接下来会以图文方式讲解多边形命令的使用方法。

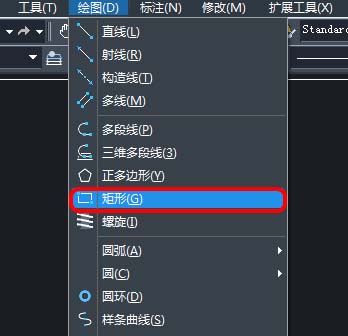

矩形命令可以通过点击工具栏的命令按钮,或者在上方的菜单栏里点击绘图,下拉里有矩形,或者直接输入矩形的快捷键Rec然后回车找到,如图所示

点击矩形命令后,底部输入栏会出现指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/正方形(S)/厚度(T)/宽度(W)]:即表示矩形有这几种画法。

如果矩形没有任何要求,最简单的画法就是点击绘图区的任意一点,拖动鼠标后再点击另外一点来确定矩形。

上面的几种画法如下:

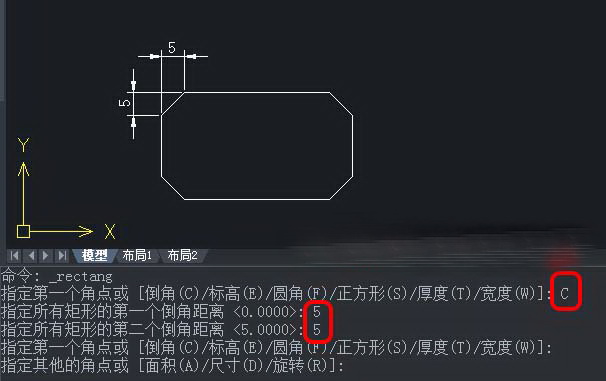

1、倒角(矩形四周是倒角):点击矩形命令后输入C回车,接着输入第一个倒角距离回车,再输入第二个倒角距离回车,然后点击绘图区的任意一点后拖动鼠标再点击另一点即可。


2、标高:是指高出XY平面的值,一般在三维视图上使用。输入标高值的矩形在另一个平面里,这个平面和XY平面的距离就是标高值。

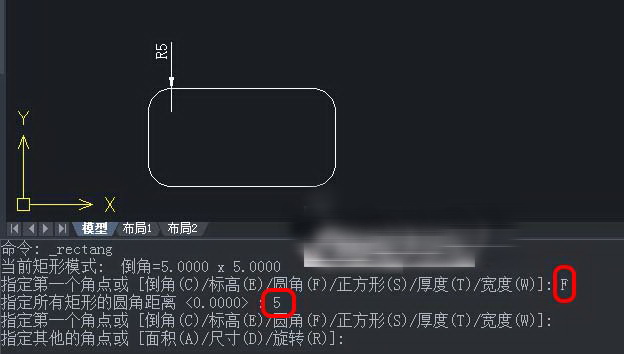

3、圆角:点击矩形命令后输入F回车,输入矩形的圆角距离,点击绘图区一点拉动鼠标点击另一点得到有倒角的矩形。


4、厚度:一般在三维视图上使用。输入厚度值后,画出的矩形是立体的,要在三维视图下才能看到。

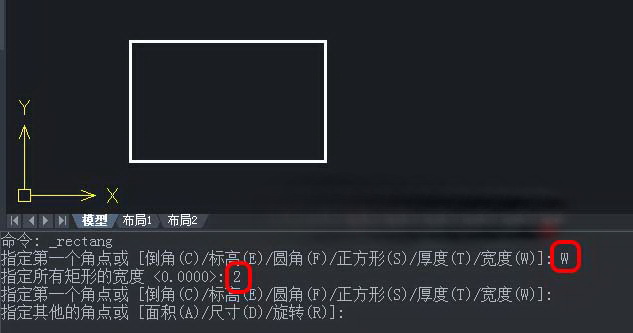

5、宽度:点击矩形命令后,输入W并回车,接着输入直线宽度值回车。


矩形还有另外一种画法:

点击矩形命令后,在绘图区任意点击一点,底部输入栏会出现指定其他的角点或 [面积(A)/尺寸(D)/旋转(R)]: 即表示矩形有3画法,如下

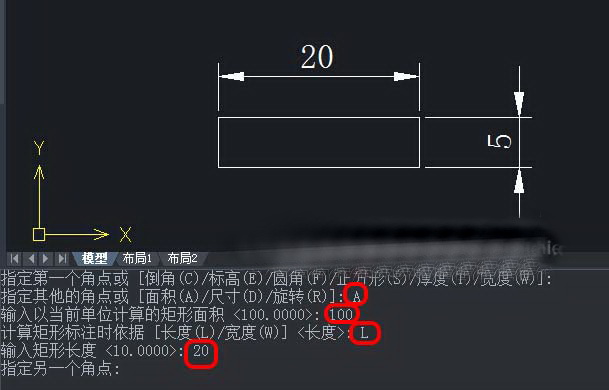

1、面积: 即通过面积画矩形。点击矩形命令后输入A回车,再输入面积值,然后输入L回车后输入长度值。

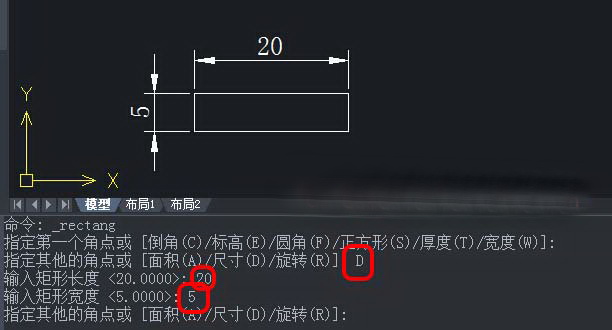

2、尺寸:即通过矩形的长和宽画矩形。点击矩形命令后输入D回车,接着输入长度值并回车,再输入宽度值回车,最后在绘图区点击一点确定矩形位置即可得到矩形。

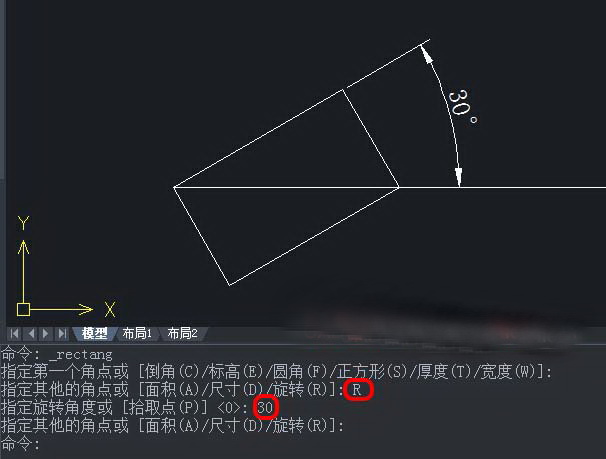

3、旋转:即通过旋转得到旋转一定角度后的矩形。点击矩形命令后输入R回车,接着输入角度值回车。也可以再通过输入栏的画矩形方法规定矩形的大小,方法如上。


以上就是绘制矩形的过程讲解,希望能帮助到大家!
