proe基础教程,PROE装配元件结构的重新构建使用技巧

品索为大家带来proe基础教程,教你PROE装配元件结构的重新构建使用技巧,PROE装配元件结构的重新构建功能可以使我们重新构建装配体之间的装配结构,元件操作的重新排序可以将组件内的零件排序, 但零件不能移到该组件之外的地方(限定在同一组件内),而重新构建可以将子零件移动到其它组件里去, 不限定在此组件里。

PROE装配元件结构的重新构建,它可以实现如下功能:

1.将主装配体的元件变为次装配体的元件

2.将次装配体的元件变为主装配体的元件

3.将一个次装配体的元件变为另一个次装配体的元件

4.将一个次装配体变为另一个等级的装配体


下面我们就来一起看看如何应用proe装配元件结构的重新构建功能,不妨一起来学习一下吧!

1.将下载的restructure.asm解压缩,打开之后我们可以在模型树区域看见如下图的结构。

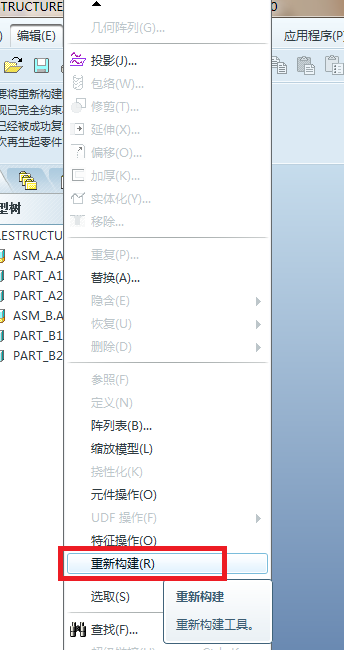

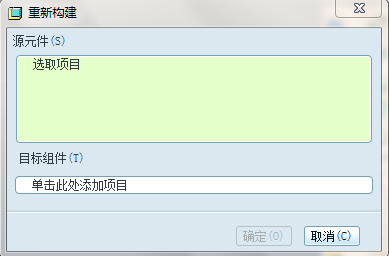

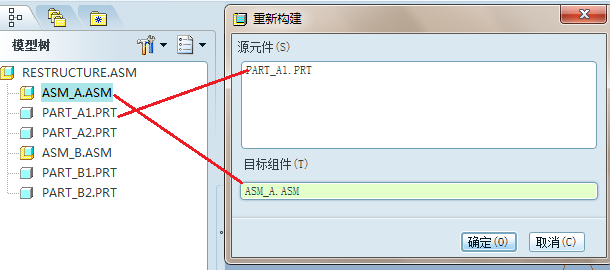

2.点击【编辑】【重新构建】,出现如下对话框。选择PART_A1.PRT作为源元件,再点击目标组件,选择ASM_A.ASM,点击确定。



3.用同样的方法将PART_A2.PRT移到ASM_A.ASM下。



以上就是PROE装配元件结构的重新构建功能使用方法与技巧,怎么样,你学到了么?
