proe超详细参数化建模教程，教你如何设计锥齿轮零件模型

我们常常提起proe软件，说起它的参数化建模功能的强大，可能很多新人都理解proe软件的参数化建模，下面品索就以一个五金零部件的设计建模为大家讲解参数化建模，一篇proe超详细参数化建模教程，教你如何设计锥齿轮零件模型，一起来学习一下吧！

1、创建新的零件文件

启动Pro/e界面，单击文件/新建，取消“缺省”的选中记号，然后单击“确定”按钮，选择公制单位mmms_part_solid后单击“确定”按钮。

2、参数输入

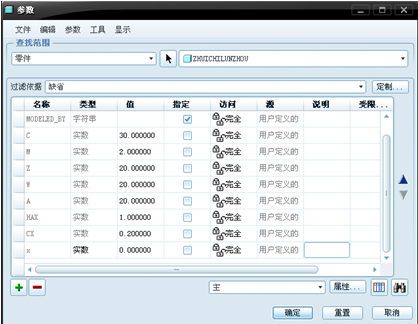

（1）在Pro/e菜单栏中依次单击工具/参数，将弹出参数对话框，添加以下参数：圆锥角c=30度，模数m=2，齿数z=20，齿宽w=20，压力角a=20，齿顶高系数为hax=1，齿底隙系数为cx=0.2，变位系数x=0，最后点击确定将其关闭；如图所示

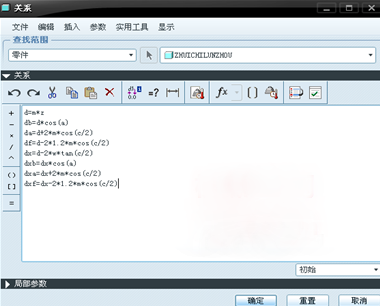

（2）在Pro/e菜单栏中依次单击工具/关系，将弹出关系对话框，添加以下关系式：

d=m*z

db=d*cos(a)

da=d+2*m*cos(c/2)

df=d-2*1.2*m*cos(c/2)

dx=d-2*w*tan(c/2)

dxb=dx*cos(a)

dxa=dx+2*m*cos(c/2)

dxf=dx-2*1.2*m*cos(c/2)

其中，D为大端分度圆直径。（其中，A为压力角，DX系列为另一套节圆，基圆，齿顶圆，齿根圆的代号，DX<DDXB<DB DXA<DA DXF<DF。

3、生成锥齿轮

（1）生成锥齿轮毛胚

点击菜单插入/混合/伸出项，
以FRONT为草绘平面，建成以大端DA作第一个圆，小端DXA作第二个圆，深度为W的混合实体

（2）锥齿轮大端草绘
在大端DA的圆面上绘制直径DF，D的圆。

（3）锥齿轮小端草绘
在小端DXA圆面上绘制DXF，DX圆。

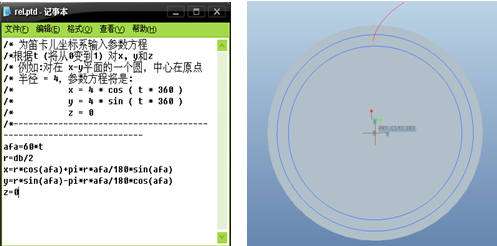

（4）创建第一个渐开线曲线

在大端DF的圆面上，通过输入方程，创建渐开线曲线。其选择的坐标系为PRT_CSYS_DEF。
其方程如下：

afa=60*t
r=db/2
x=r*cos(afa)+pi*r*afa/180*sin(afa)
y=r*sin(afa)-pi*r*afa/180*cos(afa)
z=0
选择‘文件--------保存---------关闭’，确定，即可创建第一个渐开线曲线。如图：

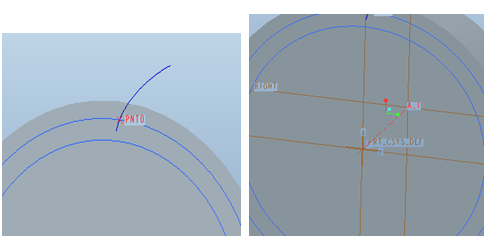

（5）创建基准点
选择渐开线曲线和直径为D的节圆，即可创建基准点PNT0。

（6）创建基准轴

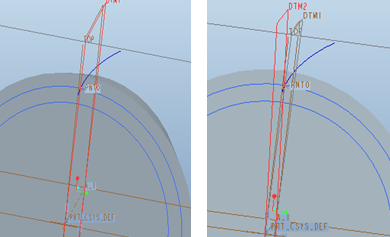

点击基准轴命令，选择TOP平面和RIGHT平面，即可创建基准轴A_1。（7）创建平面
选择基准轴A_1和基准点PNT0，即可创建平面DIM1。

（8）创建平面。

选择平面DIM1和基准轴，以90/Z为旋转角度旋转，即可创建平面DIM2，但DIM2的创建，必定要保证渐开线曲线能镜像成齿轮的轮齿的大体形状；否则，要改变DIM2的旋转方

（9）镜像

将渐开线曲线以平面DIM2为镜像平面镜像。

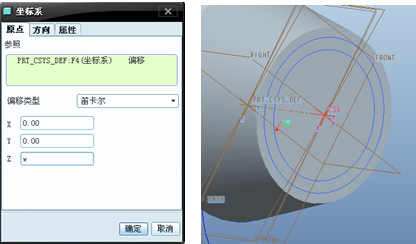

（10）创建新坐标系
以PRT_CSYS_DEF为参照，以W为距离创建坐标系CS0。

注意：要认清沿着哪一个方向进行偏移。

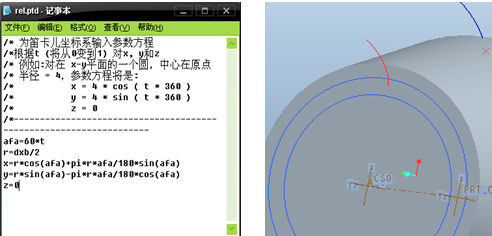

（11）创建第二个渐开线曲线

在小端DXF的圆面上，通过输入方程，创建渐开线曲线。其选择的坐标系为CS0其方程如下：

选择笛卡尔坐标系

afa=60*t
r=dxb/2
x=r*cos(afa)+pi*r*afa/180*sin(afa)
y=r*sin(afa)-pi*r*afa/180*cos(afa)
z=0
选择‘文件--------保存---------关闭’，确定，即可创建第一个渐开线曲线。

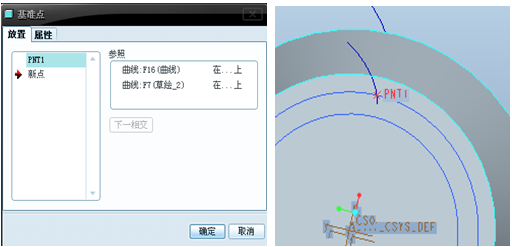

（12）创建基准点
选择第二个渐开线曲线和直径为DX的节圆，即可创建基准点PNT1。如图所示

（13）创建平面
选择基准点PIN1和基准轴A_1，即可创建DIM3。

（14）创建平面
选择平面DIM3和基准轴，以90/Z为旋转角度旋转，创建平面DIM4。如图所示，但DIM4的创建，必定要保证渐开线曲线能镜像成齿轮的轮齿的

大体形状；否则，要改变DIM4的旋转方向。

（15）镜像.
选择渐开线曲线，以平面DIM4为镜像平面镜像。

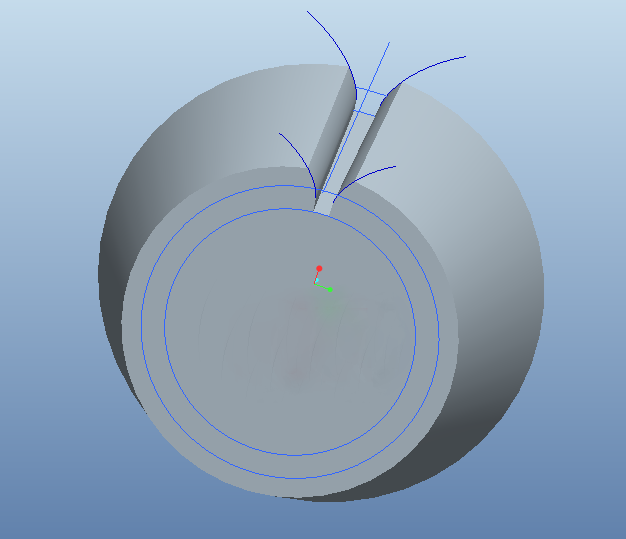

（16）生成锥齿轮槽

选择菜单插入/混合/切口，草绘截面，混合成具有齿轮齿槽形状的实体。主要使用“抓取”，“延伸”，“修剪”命令来获取齿槽形状。如图所示：

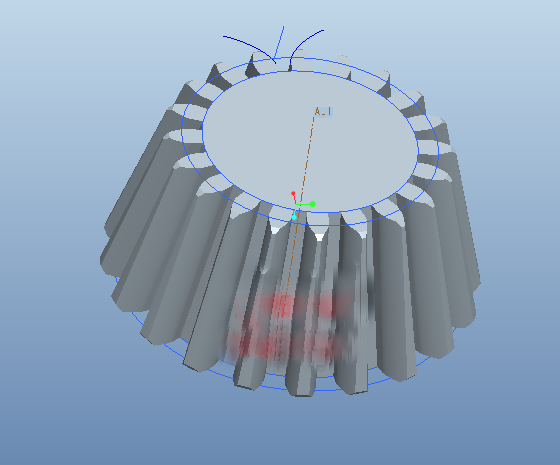

（17）利用阵列生成锥齿轮
以基准轴进行阵列，个数为20，角度为360/z即可阵列出其余齿。如图所示：
