proe基础实例教程，教你图形关系以及扫描综合应用方法与技巧

Proe建模无疑是很多工业设计师想要掌握的技能，作为结构设计师必备工具软件，它的功能强大无比，而且对于工业设计而言非常好用方便，它内置有很多功能强大的工具命令，如果你想要掌握好proe建模，那么这些基础命令无疑是需要熟练的，下面品索为大家分享proe基础实例教程，教你proe图形关系以及扫描综合应用方法与技巧。

在Proe建模过程中，对于一些有规律的复杂图形，可以使用“图形”、“关系”、“扫描”的相互之间的配合轻松解决。关于图形基准的需要满足以下几个条件：

1)图形基准需要插入坐标系。

2)在图形功能中绘制的图形，必须连续且仅有唯一的值，否则在后期引用图形的时候会发生错误。

3)扫描曲线的长度和图形中X坐标的值相同。

一、以下图为例。

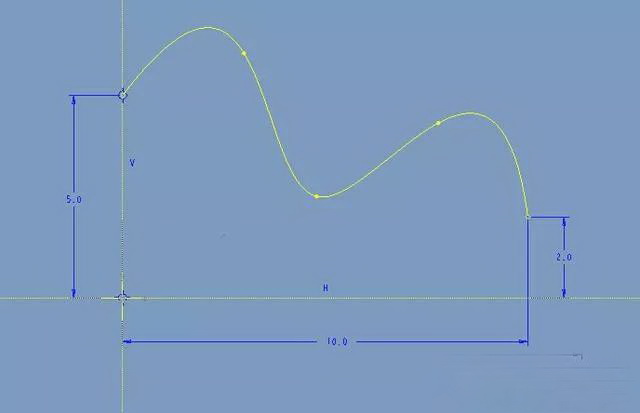

1.首先点击【插入】-【模型基准】-【图形】，输入名称A，绘制如下的草绘。注意添加坐标系。

绘制完成后，点击勾号退出。

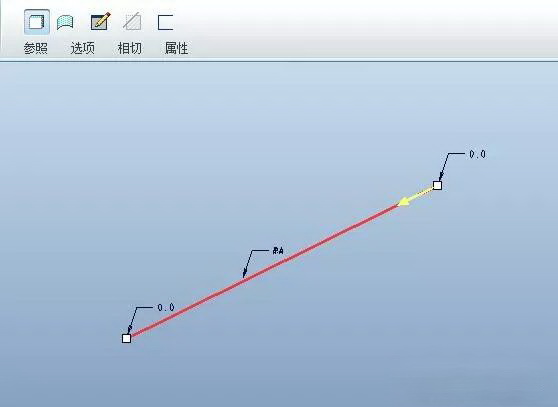

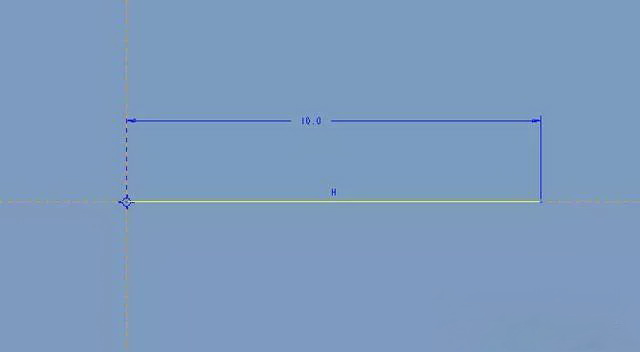

2.点击草绘，绘制如下草绘作为扫描轨迹。注意扫描曲线的长度和图形中X坐标的值相同，即下面的长度为10的尺寸。如果扫描轨迹的长度和图形基准的X坐标值的长度差很多会导致建模失败。

3.点击可变截面扫描，选择步骤2的草绘作为轨迹。点击草绘按钮，进入草湖环境并绘制如下的截面。

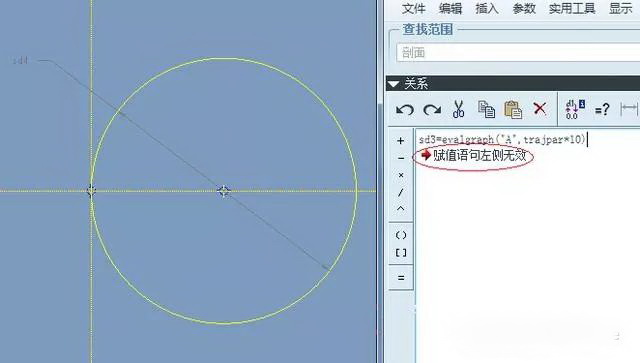

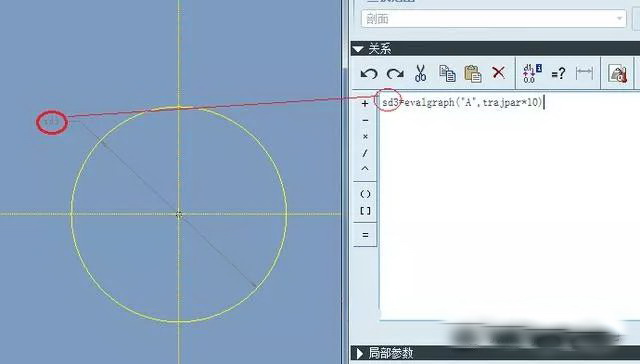

点击【工具】-【关系】，添加如下的关系: sd3=evalgraph("A",trajpar*10)

sd3：SD#代表欲变化的参数(SD表示草绘尺寸)

A：图形名称

trajpar：系统变量[0,1]

evalgraph：系统默认的基准控制曲线计算函数

trajpar*10的变化范围则为[0,10]，该范围必须在上面绘制的图形的X值的范围内。

该关系式的含义就是：该圆直径的值即为：图形”A”中X的范围是[0,10]之间，对应的Y的值。

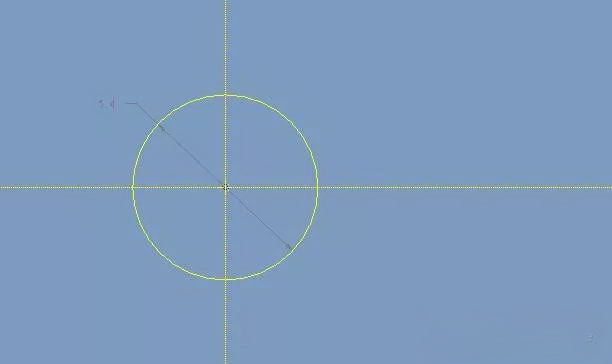

确定之后，我们看到草绘中圆的直径会根据关系自动调整到相应的值。

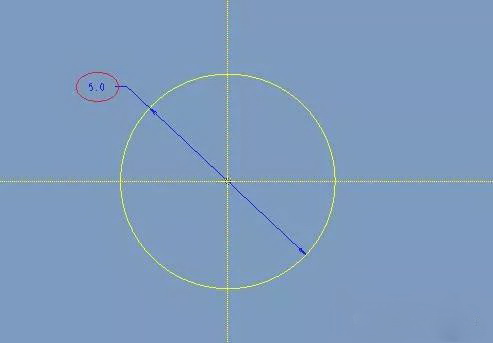

点击确定，此时圆的尺寸立刻变位5.

等于下图左侧的尺寸值5.

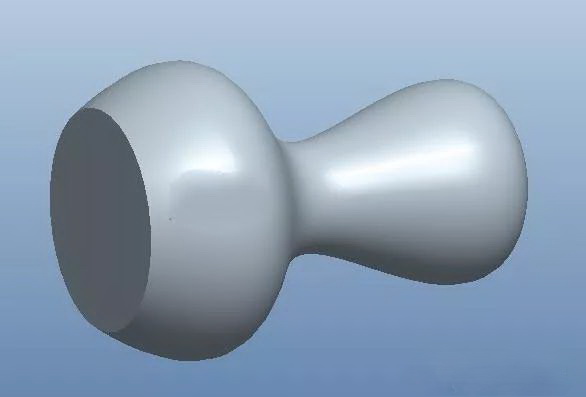

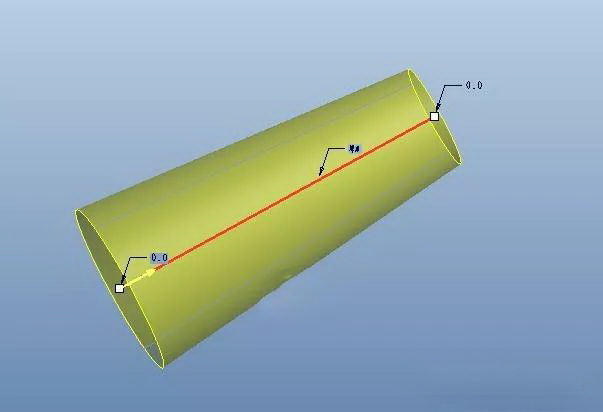

4.点击确定完成。

二、编辑图形基准

下面我们通过改变曲线或者草绘的标注方式，来看看“图形”、“关系”、“扫描”结合起来的妙用。

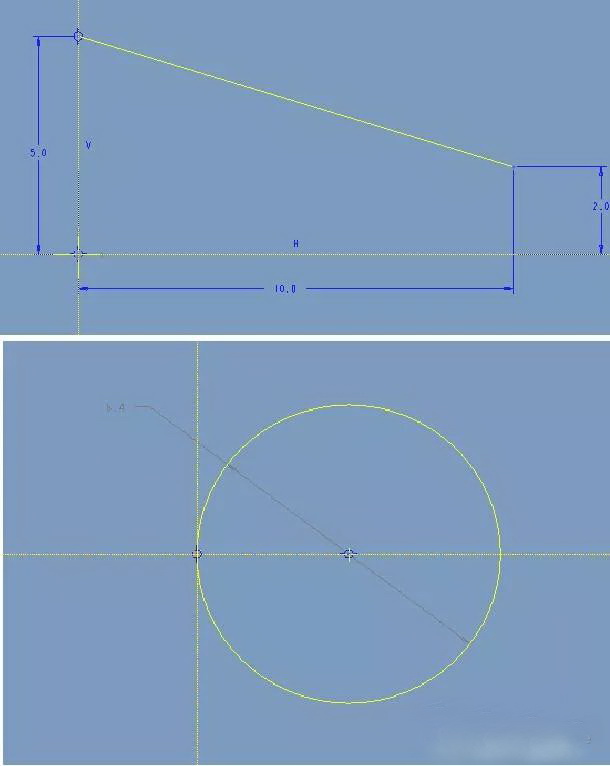

1.在模型树上，右击图形A，在弹出菜单上选择“编辑定义”,将图形基准进行修改。

点击确定，模型就会变成下面的样子。

三、编辑扫描截面的位置

将截面的位置进行如下更改。

更改关系之后，新的草绘尺寸代号会发生变化，因此需要将关系进行修改。按照下面进行修改。

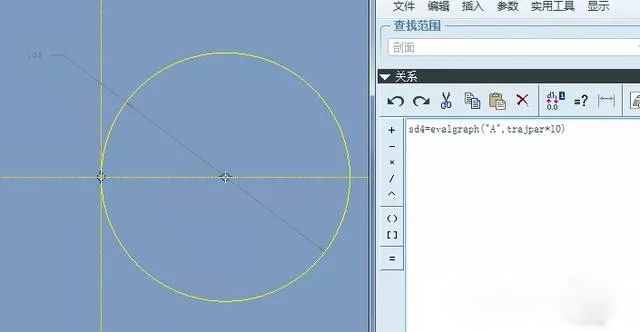

将sd3改为sd4.

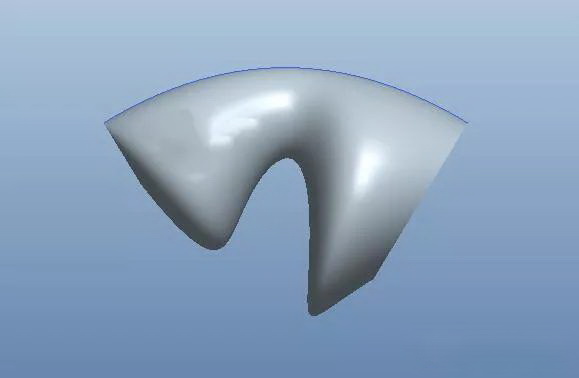

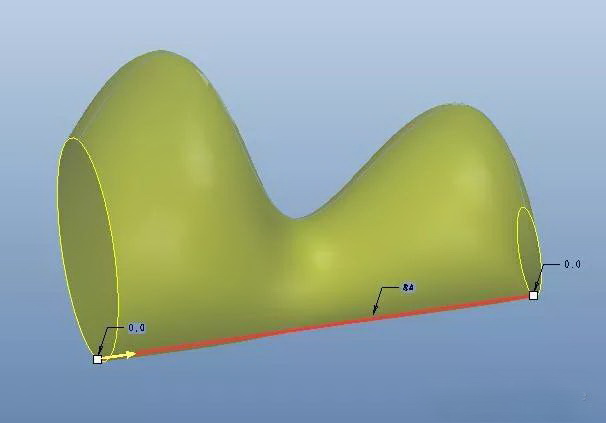

点击确定，变成下面的样子。

四、编辑扫描轨迹线

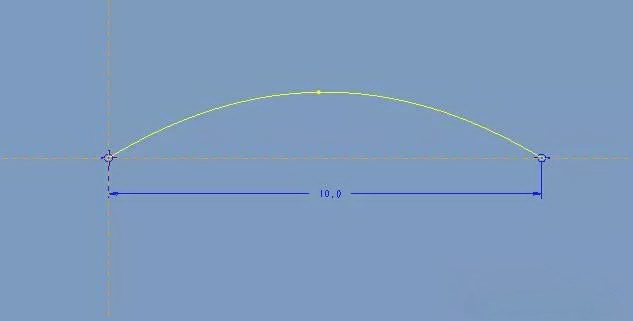

将扫描轨迹改为下面的样子。

点击确定完成。
