我们通常要用到proe的爆炸视图放在图中,以便生成或打样过程中把结构一目了然的显示在面前,在结构设计项目当中,使用proe作出模具、装配件等系列的爆炸工程图是一门相对容易的小基础,这些基础操作可是必须要掌握好的呢,那么如何使用好proe作出爆炸工程图呢,下面品索就为大家分享proe图文教程,教你proe工程爆炸图及其分解线制作方法。

PROE5.0工程爆炸图及其分解线制作方法

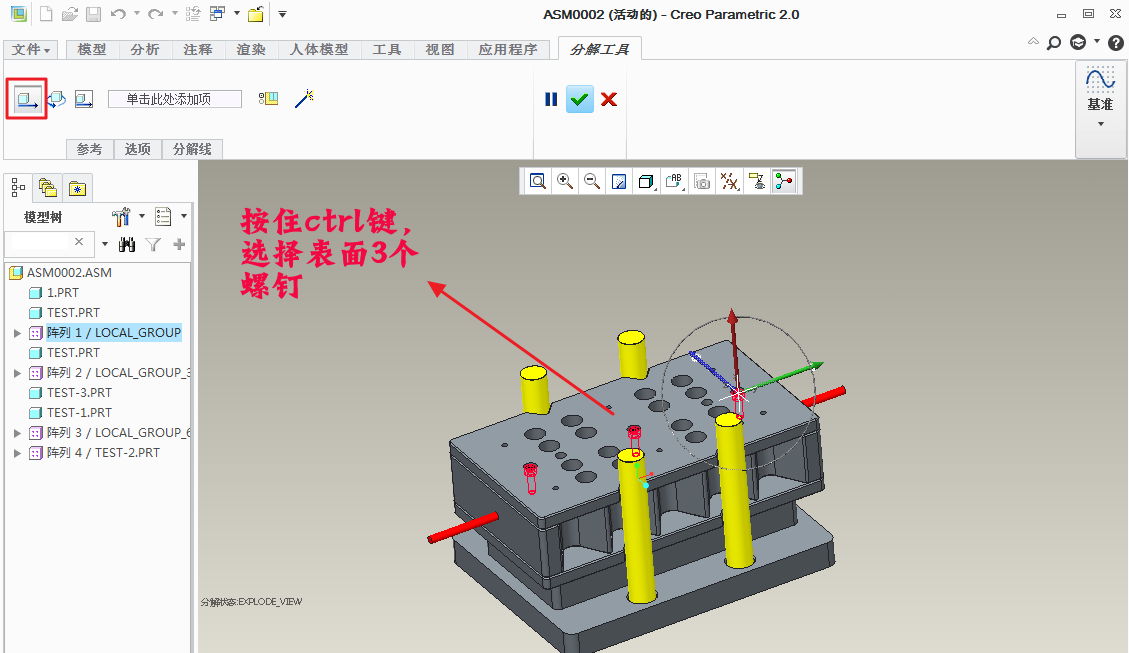

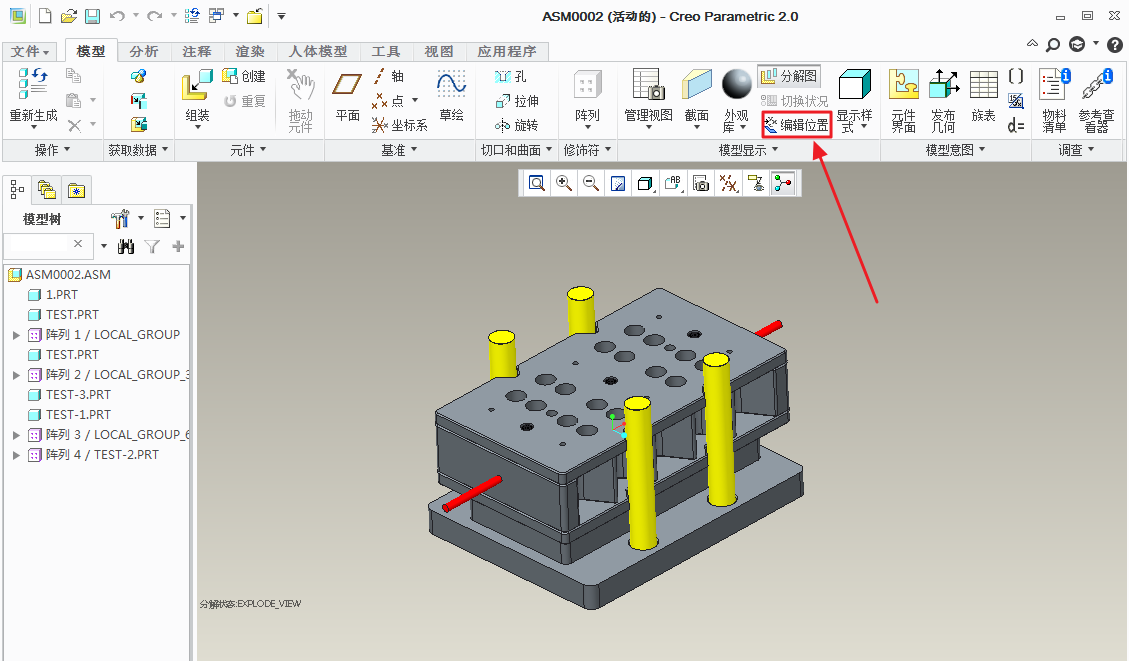

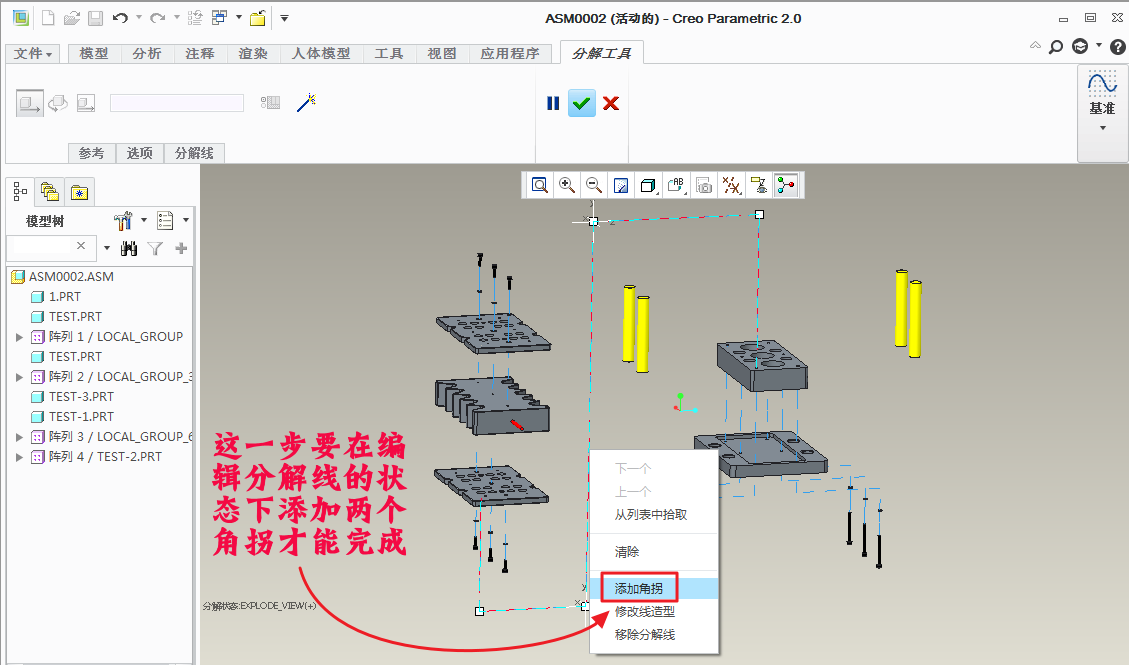

a, 视图-分解-编辑位置,选择对话框上的”分解线“,就可以画追踪线了;

b, 至于出爆炸图:

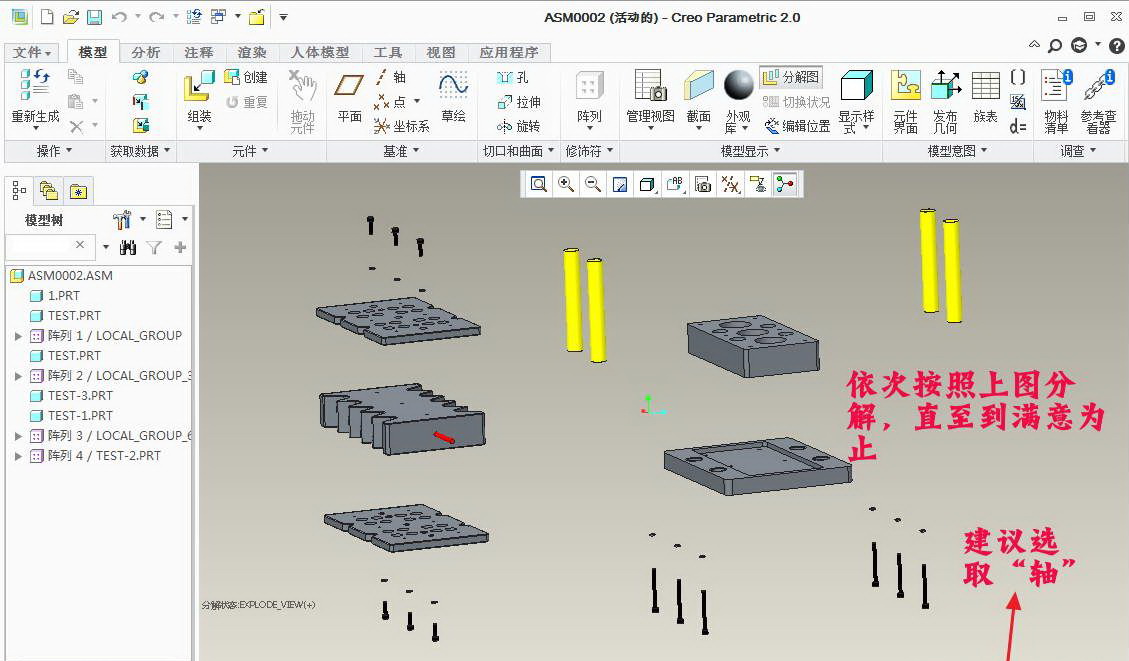

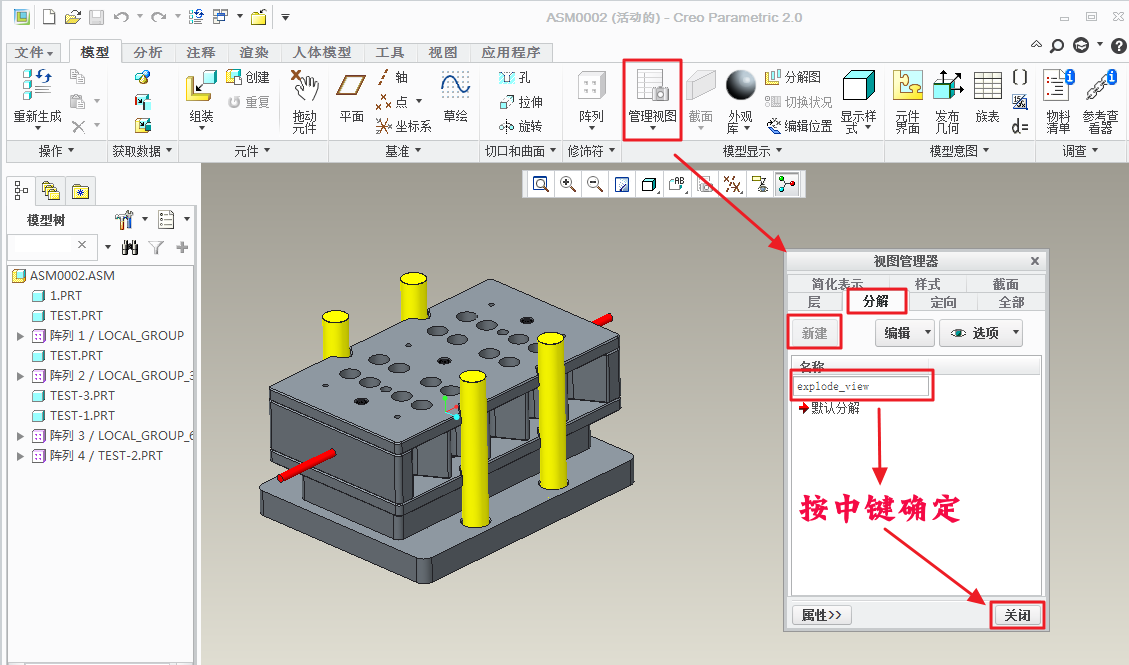

视图管理器--分解--新建一个视图”A“,然后”编辑“,编辑位置,这个时候你就可以将你的装配图零件一个个散开了,完成后确定;

这步非常重要,零件分开了,点”编辑“--”保存“它;

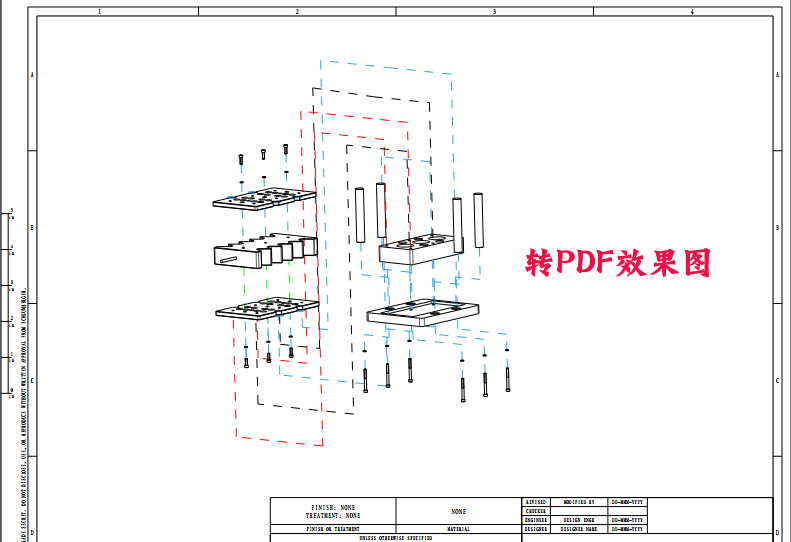

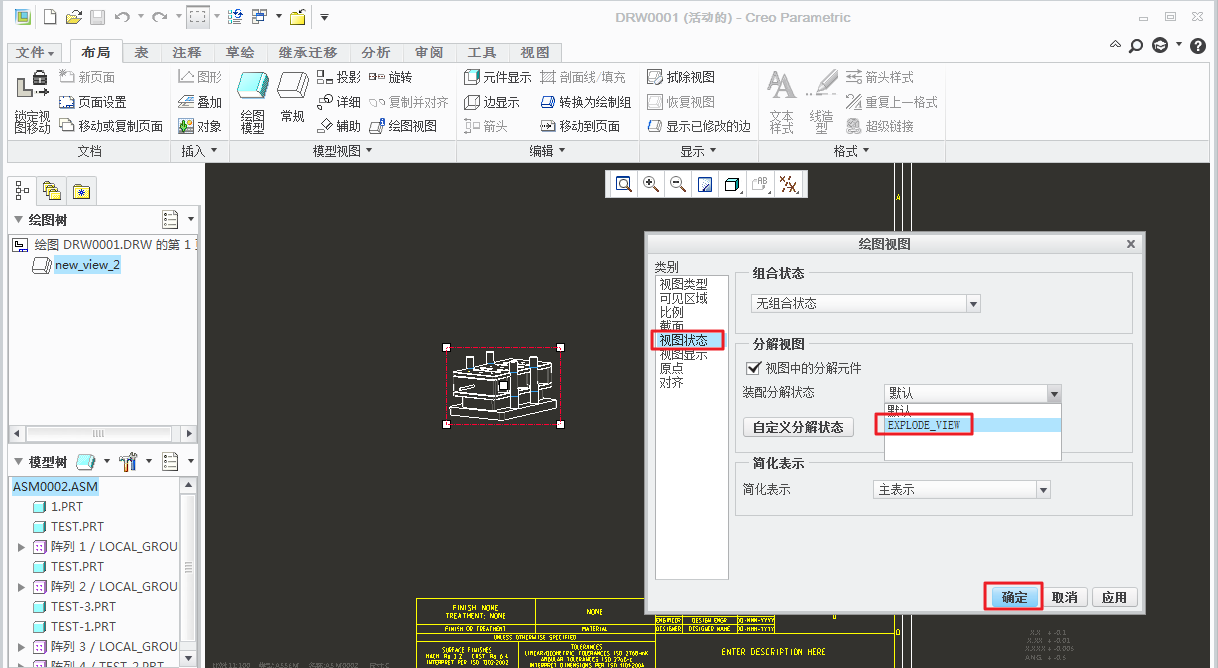

这时就可以新建”绘图“了,插入视图,选择”无组合状态“,然后点图面,在弹出的对话框(”绘图视图“)中,选择视图状态,点选在“视图中的分解元件”前面的方框,然后再旁边点选的下拉菜单上选中刚才的“A”,确认,就出来了。

至于它的制表,这个是格式模板里面编辑的内容了。

在制作爆炸图时一定要使装配件拆分成部分组件的图档,爆炸图才会顺利形成。
