Croe补面实例图文教程,教你cero破面修补的方法与技巧
cero设计当中,我们很多时候需要使用到补面操作,creo导入其它三维软件的文件常出现有破面现象,我们需要进入IDD模式修补破面,由于不同软件的导出精度不同,在做数据交换时难免会出现不同程度的破面,破面修复技术也是我们要掌握的一种常用的技能,下面品索为大家分享Croe补面实例图文教程,教你cero破面修补的方法与技巧。
Croe里面破面修复命令有了较大的改善,不需要再“修复”“修改”“特征化”之间切换,所有命令已经整合到一起。

一、打开IGS文件

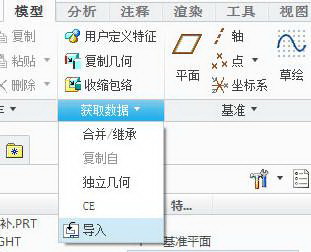

使用导入方式打开IGS文件,系统会自动添加基准平面,比直接打开IGS文件使用更加方便

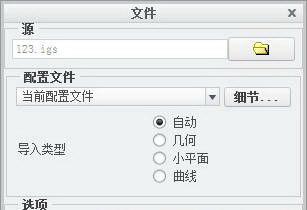

选择默认

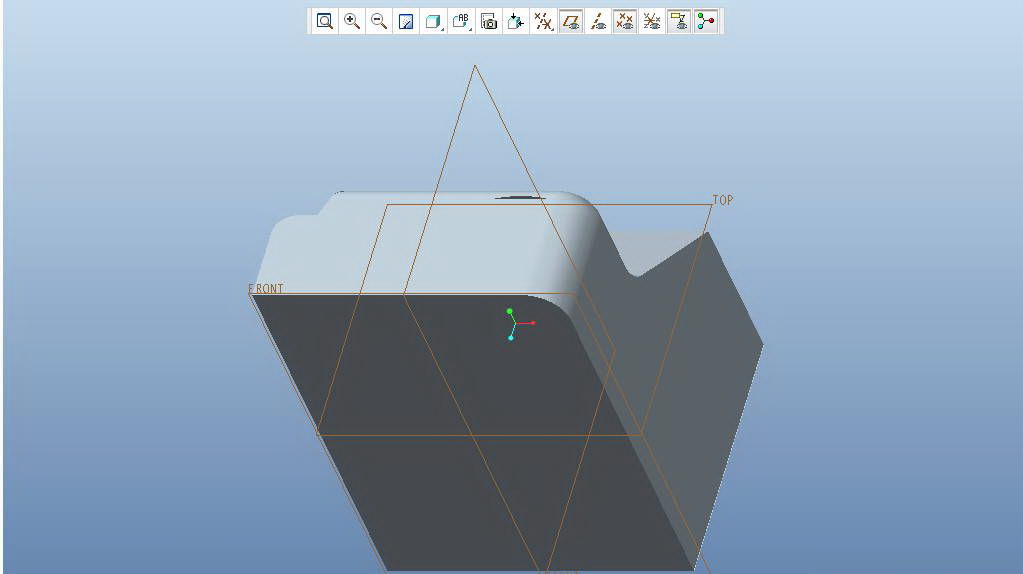

打开后


二、进入编辑状态

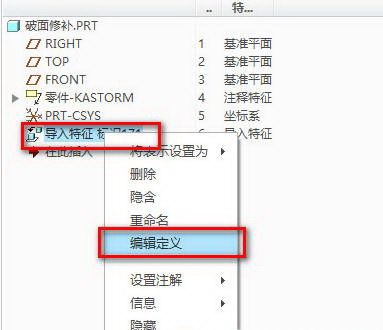

在模型树右击导入特征,选择编辑定义

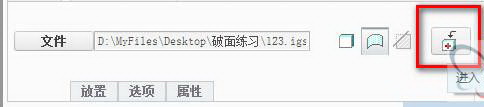

在工具栏选择如下命令,即可进入编辑窗口

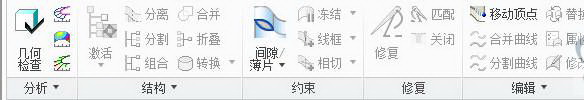

编辑窗口的工具栏


然后单击“修复”,即可完成该处破面的修补。
