proe草绘基础常识揭晓,几何中心线和中心线的区别

proe5.0中,可以发现有些功能跟以前版本增加了很多,在草绘中,画直线图标就有中心线和几何中心线,那两者有什么区别呢?在体验Proe5.0的新功能的同时,由于界面和命令位置的调整或者整合,也遇到很多不便。比如说Proe5.0草绘中有中心线和几何中心线两个命令,这就让刚使用5.0版本的工程师感到很困惑。

在你旋转的时候中心线是不能自动做为旋转中心的,可几何中心线就可以的。几何中心线可以作为中心线和对称中心线来用,但是它都会在模型中以轴线的形式显示。构建中心线可以理解为构建直线,可以作为对称中心和基它辅助线使用

1、在5.0以前版本中,就只有一个“创建两点中心线”命令,如图:


2、在5.0版本中,大家就可以发现有个中心线,也有个几何中心线,如图:

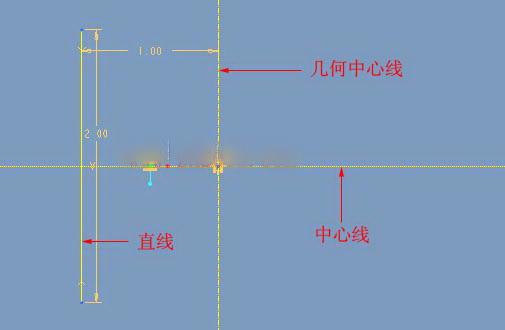

3、proe5.0版本中,“几何中心线”是作为旋转中心线和对称中心来使用,但是它都会在模型中以轴线的形式显示,如图

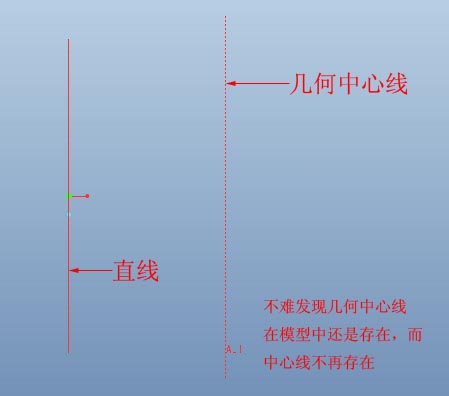

草绘勾选后的图:


不难发现“中心线”可以理解为构造直线(无限长),可以作为对称中心和其他辅助线使用。
