工程图标注技巧,教你ProE5.0工程图纵坐标的标注方法

对于图纸的坐标标注方式可能有人很少用,但相信做模具的一些工程师可能笔记喜欢用,proe5.0工程图画好基本的框架以后,就是需要标注尺寸了,尺寸有基本尺寸,也有圆的直径标识,也有公差标注,下面品索就分享下在proe5.0里面如何纵坐标的标注。

标注方法:

第一步:选取标注图标

点击注释菜单栏,选取纵坐标标注的图标

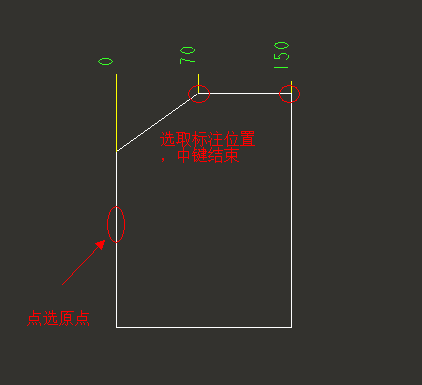

第二步:选择位置放置尺寸

然后选择纵坐标原点尺寸界线,再点选要标注的尺寸的参照,选择合适的位置放置尺寸。


当然Proe也提供了个自动纵坐标的的命令,对于简单的图形标注使用起来是非常方便的。

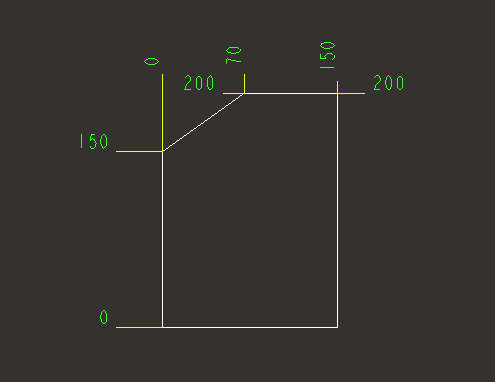

第三步:标注完成

下面这个图形就被标注完成,这样看起开就感觉清爽很多。


工程制图中,尺寸标注一般有两种方法:

第一种是自动显示尺寸,但是由视图自动显示的尺寸多而乱,而且需要花费大量的时间进行调整,所以建议可通过各个特征“按视图显示尺寸”便于尺寸标注的选择与控制,自动显示的尺寸可以修改,修改后模型的实际尺寸随之改变。

第二种是自行标注尺寸,标注的方法与草绘环境下尺寸的标注类似,自行标注的尺寸不能修改,在实际操作中一般可以将自动显示尺寸和自行标注尺寸两种方法进行综合应用,即线性的简单尺寸用自行标注方便快捷,而想倒角、圆直径等复杂尺寸标注用特征的“按视图显示尺寸”更方便。
