proe半径圆顶命令是我们在结构设计当中比较常用的基础工具命令,利用半径圆顶命令可以快速产生模型平面上的凹坑,对三维造型很有帮助,为了便于proe学习新人理解学习,下面品索为大家分享proe基础命令图文教程,教你proe半径圆顶命令操作方法与技巧。


操作思路:

以proe5.0半径圆顶绘制,首先设置工作目录及打开所需要的零件,选取半径圆顶命令,选取圆顶的曲面和设置尺寸等。

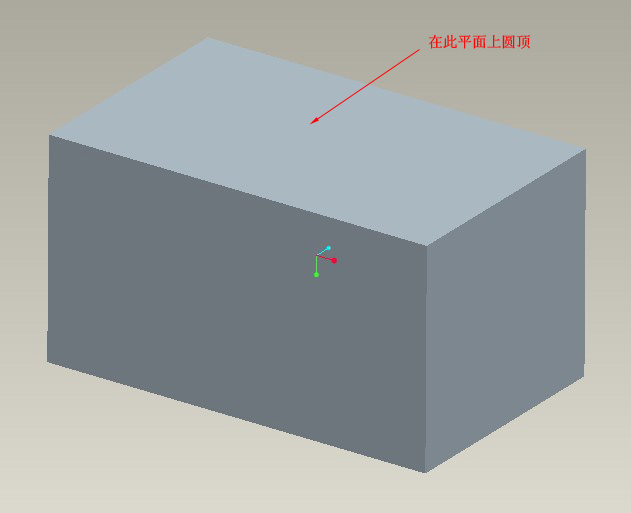

第一步:打开软件,点击新建按钮,新建文件,做一实体,

如图:

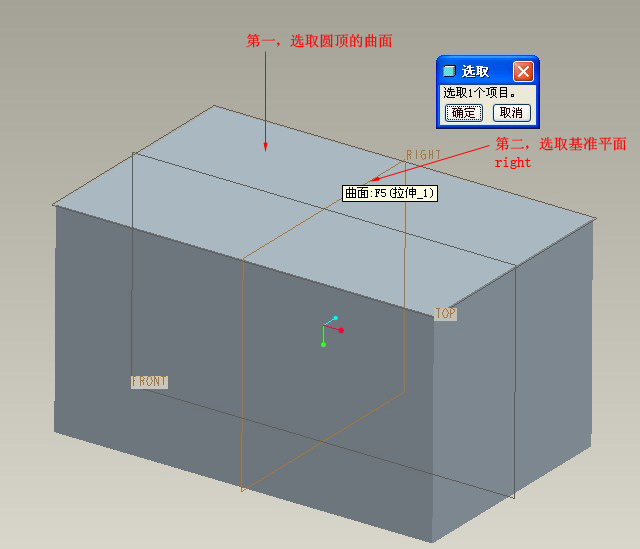

第二步:使用工具,插入——高级——半径圆顶,

如图:

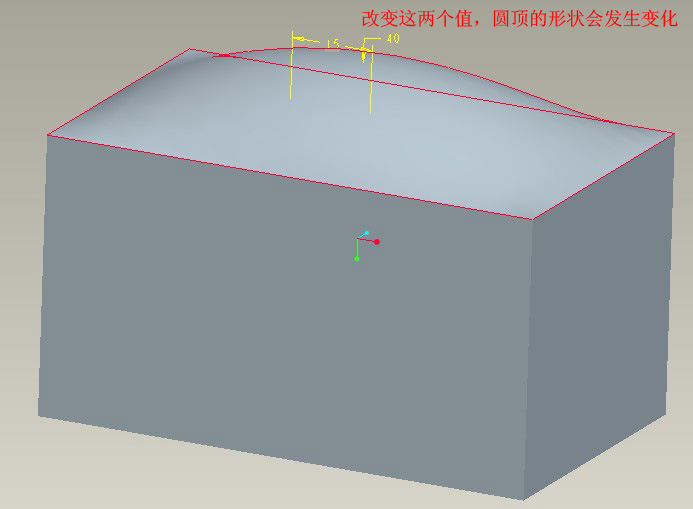

第三步:设置参数,输入圆顶的半径:40,确定,结果就出来了,

如图:
