超简单五金配件建模图文教程,教你proe六角螺母的创建方法

2019-04-23  433 分类:结构工程

超简单五金配件建模图文教程,教你proe六角螺母的创建方法

对于proe新人来说,想要快速实现proe建模技能,无疑是从简单的零件建模实例开始练习掌握为佳,品索proe培训推崇实战设计培训,让你更快入门掌握proe软件,实现高薪就职梦想,大家在学习proe软件的时候打好基础,熟练掌握相关操作和工具命令,到了后期项目实战学习就会更加轻松自如了,下面品索为大家分享超简单五金配件建模图文教程,教你proe六角螺母的创建方法。

建模思路:

proe实体建模中如何快速简便的造型六角螺母的三维模型的方法步骤,其中用到了特征复制命令、孔命令、倒角命令、螺旋扫描命令。

第一步:新建prat,点击拉伸命令——进入操作控制板,设置拉伸厚度为4

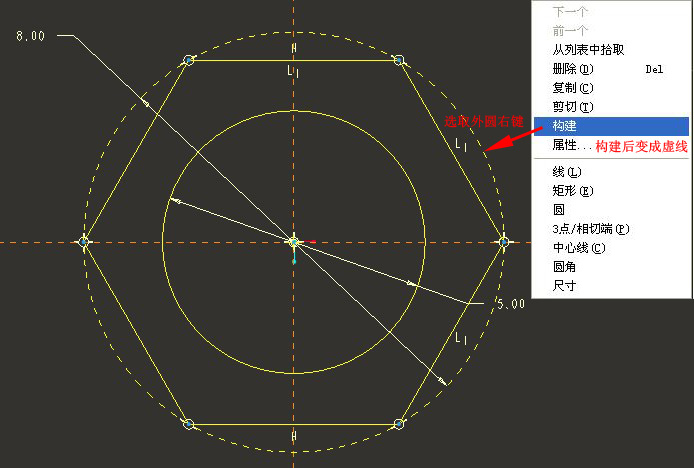

草绘方法:先做一直径为8的外圆,直径为5的内圆,做一六边形,约束六边相等,再将外圆设为”构建“模式,如图所示:


草绘完成后,确定勾选出去。

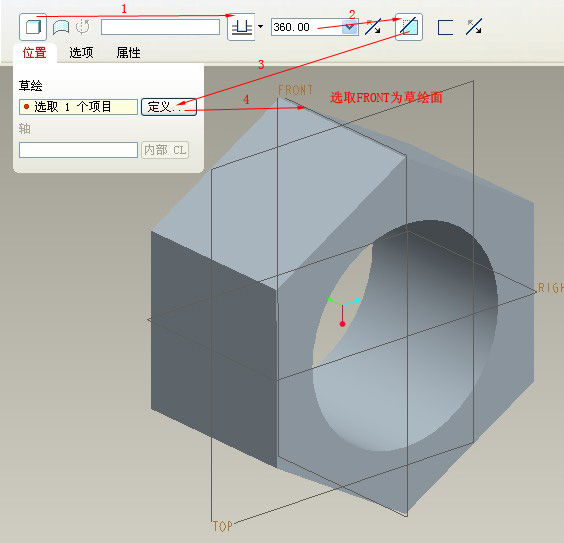

第二步:采用旋转切割命令,如图:

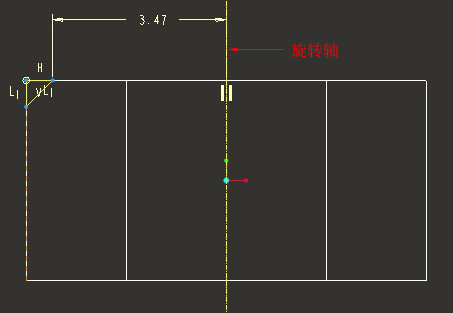

第三步,进入旋转切草绘,草绘如下图所示:

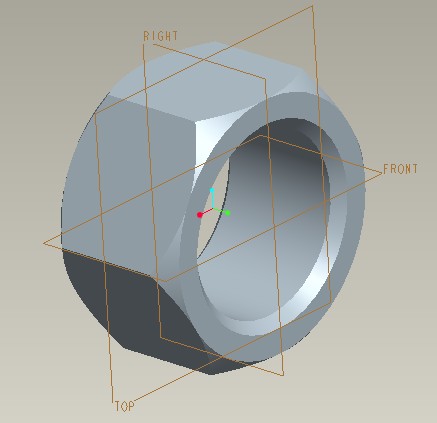

草绘完成,勾选,结果如图:

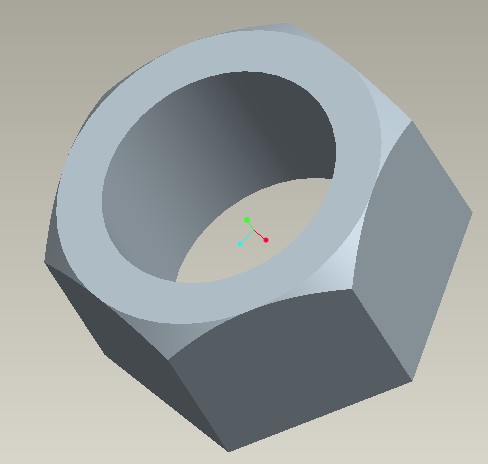

第四步:镜像旋转切特征,再内径边缘倒直角,结果如图:
