proe实例图文教程,教你定时透明动画的制作方法

2020-07-01  618 分类:结构工程

proe实例图文教程,教你定时透明动画的制作方法

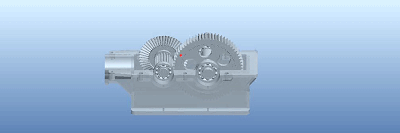

 对选定的零部件,建立在特定时间上的透明效果,可方便表达模型内部的机构。我们依旧以减速器为例。


方法:

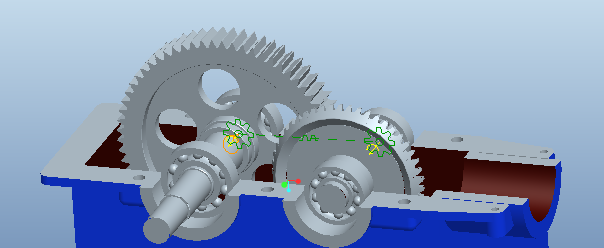

 1.打开模型进入动画模块。

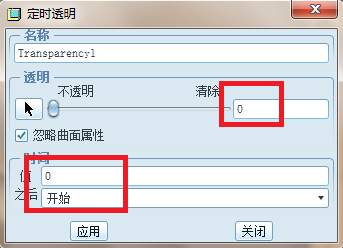

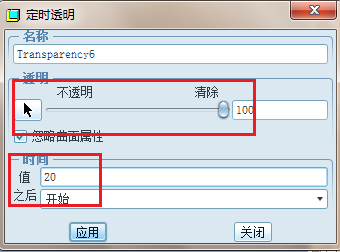

 2.建立底座的渐隐效果。单击【动画】-【定时透明】,出现【定时透明】对话框,选取底座,设定透明度为0,时间为“开始”,单击应用完成Transparency1的创建。若同一组元件设定了两个或者两个以上的定时透明效果,当动画运行到两个透明效果之间时,设定透明的元件将在两个透明设置之间光滑过渡。为了实现渐隐效果我们对底座再建立。

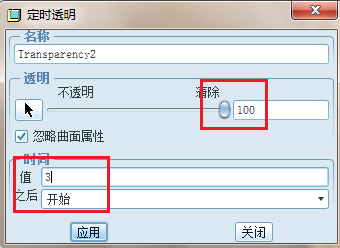

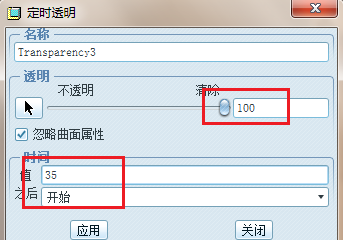

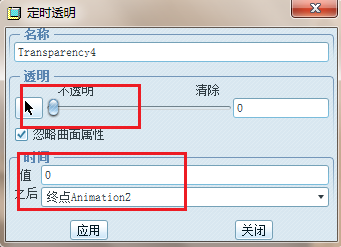

3个定时透明,设置分别如图。

在【之后】下拉列表选取要设定定时透明的事件,在【值】输入框输入定时透明开始于事件之后的秒数,输入负数表示透明开始于事件之前。

创建其他零件的渐隐效果。

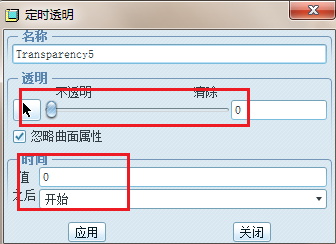

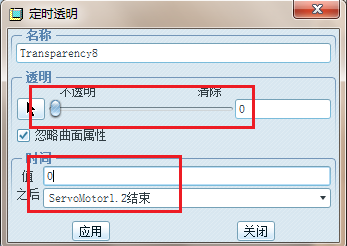

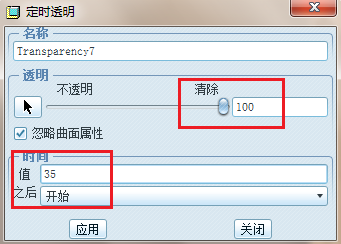

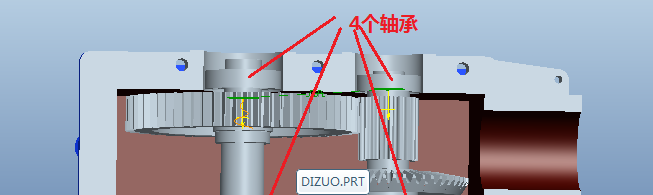

这里我们选择了四个轴承和一个齿轮轴,设置如下。


4.启动动画。

5.回放动画并保存。
