proe使用技巧,proe文件简单有效的文件压缩方法

众所周知,一般设计文件都是比较大的,尤其是那些细致复杂的设计,proe文件也不例外,很多时候往往我们需要提供源文件,这个时候分享也是一个问题,而压缩处理是一个不错的方法,下面品索为大家分享proe使用技巧,教你proe文件简单有效的文件压缩方法。

Pro/E 中的零件特征越多,文件也越大。有时候我们需要把零件通过邮件或其它方式和别人分享、交流,可一般的邮件附件都有容量限制,稍微大一点的文件就不能发送。这里介绍一两种简单有效的文件压缩方法。

方法1:利用配置文件压缩

compress_output_files config.pro选项可以让我们压缩Proe目标文件的大小。支持Proe零件文件(.prt)、Proe装配文件(.asm)和Proe绘图文件(.drw)的压缩。

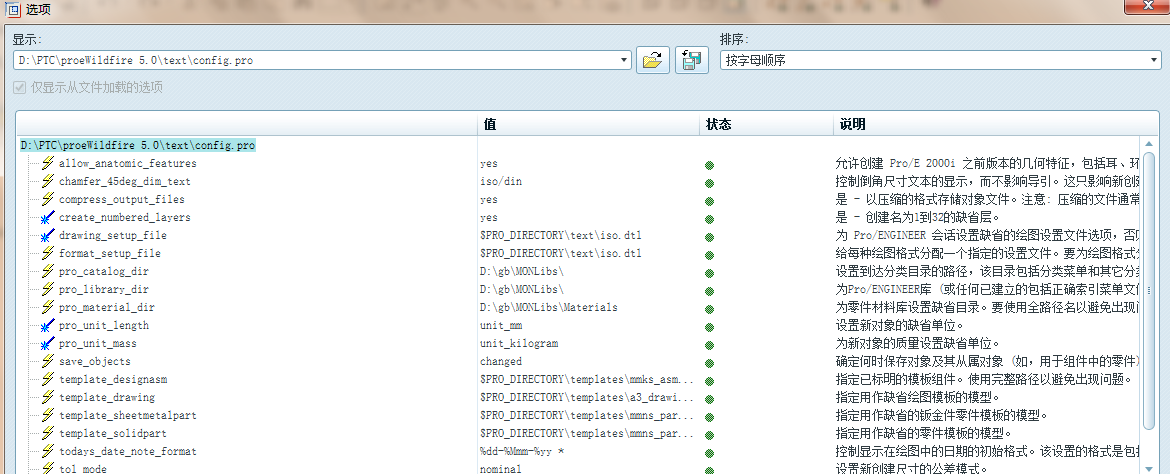

点击【工具】-【选项】,出现如下窗口。在下面的【选项】栏中输入:compress_output_files config.pro,点击查找。在设置值中选yes或者no.


Yes
–以压缩格式保存目标文件
No -以非压缩格式保存目标文件


系统默认compress_output_files
config.pro的值为no,如果我们将其值设置为yes,打开和保存这个文件时花费更长时间。我们最多可以将文件的大小压缩到50%。

方法2:利用插入模式实现压缩文件

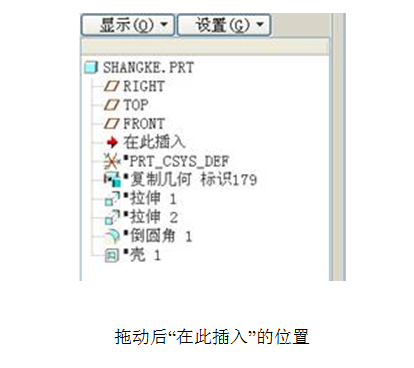

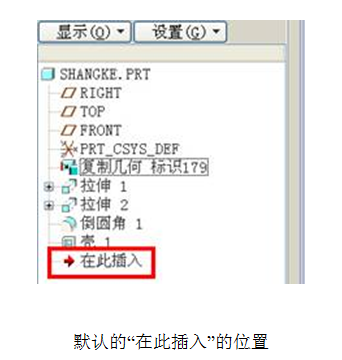

当打开一个模型时,我们可以看到,默认的“在此插入”都位于模型树的最底端,我们可以使用鼠标左键按住“在此插入”并将其拖动到模型树的最上端。此时将零件保存,在资源管理器状态下,我们可以看到改变插入模式后零件的大小发生了变化,原来 311K 的零件现在只有 139K 。此时再利用压缩软件进一步压缩后就可以方便的通过邮件进行传递了,而收到邮件的一方只要在 Pro/E 中打开模型,并将“在此插入”重新拖拽到模型树的尾部即可实现零件的特征的完全复原。



零件大小发生了变化
利用插入模式实现压缩
