产品爆炸图制作方法与技巧,Proe5.0爆炸图创建方法

对于工业设计师而言,爆炸图的制作你是需要掌握的,不管是手绘爆炸图表现还是产品建模爆炸图的制作,这些都能够给予客户更佳的视觉效果展示,同时也是设计师设计功底的展现,那么应用设计软件进行爆炸图的制作是如何进行的呢,这里我们为大家分享产品爆炸图制作方法与技巧,Proe5.0爆炸图创建方法,图文结合的方式为大家呈现Proe5.0爆炸图制作方法与技巧。

Proe爆炸图创建方法,各个版本略有不同,这里以proe5.0为例把步骤给大家梳理一下。

这里以深沟球轴承为例。


1.在proe装配组件中点击【视图】-【视图管理器】或者直接点击如图所示的按钮,切换功能标签到【分解】

2.新建分解视图,命名为zhoucheng , 并点“属性”切换对话框



3.编辑分解位置


4.平移零件,选择一个或多个(ctrl)对象,然后鼠标放在白色的坐标系某个轴上,轴显示为红色即可拖拽

5.旋转零件,选择零件同上,然后点击如图旋转图标,这时会提示选择旋转轴,鼠标靠近边界即可加亮,点击即选中



6. 偏移线,可以用引线来表达分解关系

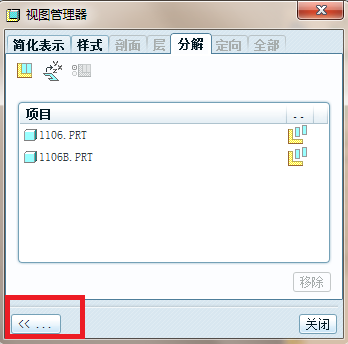

7. 点击勾号,出现如下对话框,再点击<<



8. 保存分解视图



9.取消分解视图

我们可以快速切换原始状态和分解状态
