Proe钣金设计实例教程,教你Creo如何建立钣金闷盖模型

机械设计加工中需要对钢板、铝板、铜板等金属板材进行加工,当然我们需要更加精确的加工,比如钣金设计加工,而proe软件可以做到更加精确的效果,比如proe钣金设计加工,这主要在于你的软件熟练情况以及创意。下面品索教育为大家分享Proe钣金设计实例教程,教你Creo如何建立钣金闷盖模型。使用Proe/creo可以方便的建立钣金模型,下面介绍建立钣金闷盖模型的方法。

第一步:打开软件,新建零件,草绘图形

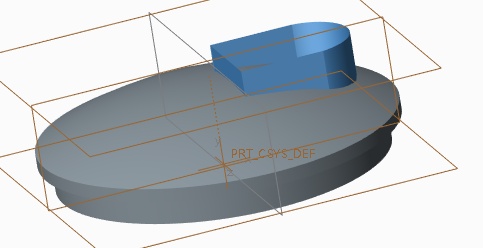

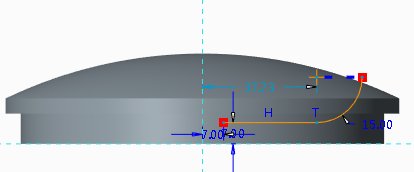

打开creo3.0,新建一个名为”mengai“的实体零件。利用旋转命令旋转出如下图1的特征,其草绘如下图2。


第二步:草绘操作

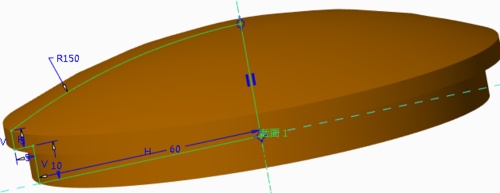

完成上步后绘制出如下图示的草绘。


第三步:扫描截图

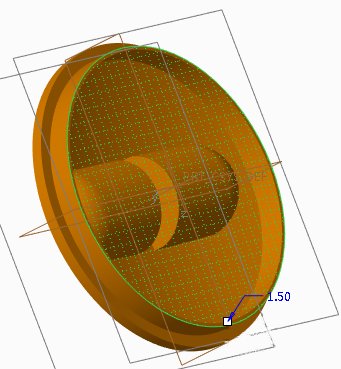

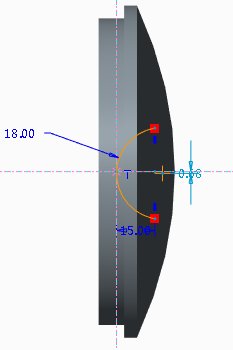

点击“扫描”,其扫描截面如下图1示,拉伸完后结果如下图2。


第四步:创建平面,延伸操作

平行于front平面创建一个平面,将上步扫描得到的曲面延伸至该平面。


第五步:镜像实体操作

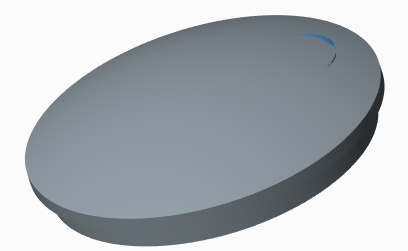

将上步得到的曲面沿top平面镜像并分别实体化得到如下图示结果。


第六步:抽空,转换为钣金件

点击“壳”,抽壳面选择零件下表面,最后点击“转换为钣金件”就可以得到结果了。
