proe工具建模方法,教你proe创建活动扳手的方法

proe是结构化参数建模软件,我们应用proe可以创建各种工具模型,五金零部件,下面品索就为大家分享proe工具建模教程,教你如何通过proe软件来创建我们非常熟悉的一款工具,扳手,一起来看看是如何实现的吧!

最终结果如下图:


点击文件下载     提取密码:5xzn


方法:

1.新建组件。

2.添加第一个零件,以缺省的方式进行放置。


3.添加第二个零件,使该零件与第一个零件进行轴对齐和端面对齐。

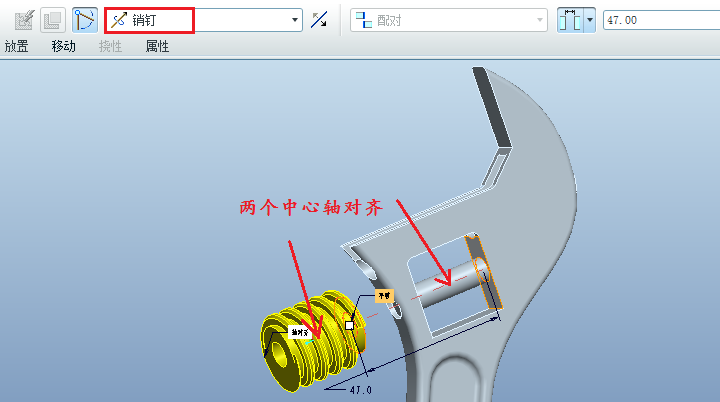

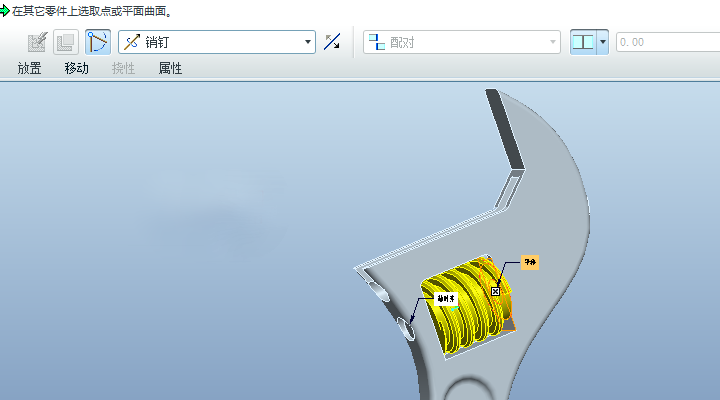

4.添加第三个零件。选择【销钉连接】,将这个零件轴线与第二个零件的轴对齐。

将该零件的端面与第一个零件进行对齐,如下图所示。

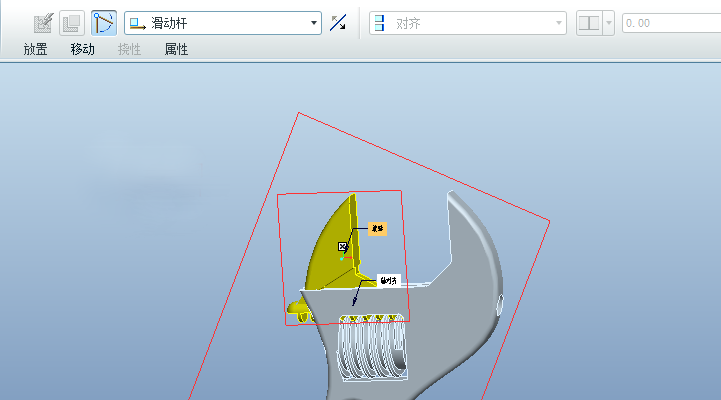

5.添加第四个零件。该零件与第一个零件之间采用滑动杆连接。选择该零件的轴线和第一个零件的轴线将其对齐,如下图所示。


将下面的两个平面进行对齐。

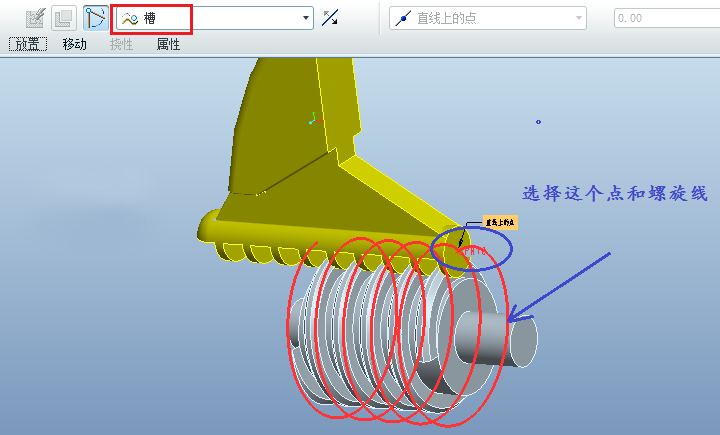

6.将第一个零件进行隐藏。点击【放置】-【新建集】,添加一个槽连接。


选择第四个零件上已经创建好的点,再选择第三个零件的螺旋线,整个机构创建完成。


7.完成。
