proe函数的应用技巧,教你Proe中IF函数的使用方法

在结构设计当中,函数的应用能够让你快速实现你的设计需求,很多proe新人对于函数的学习比较畏惧,其实不然,简单的实例学习能够让你快速掌握函数,尤其是那些常用的函数,你需要熟悉和掌握,下面品索带来proe函数的应用技巧,教你Proe中IF函数的使用方法,这里结合实例的学习让你快速熟悉!

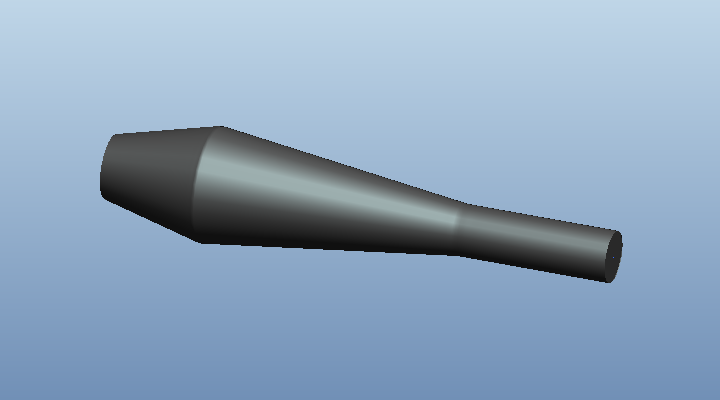

简单讲解在Proe中如何使用IF函数来控制模型的尺寸,最终结果如下图所示。


方法:

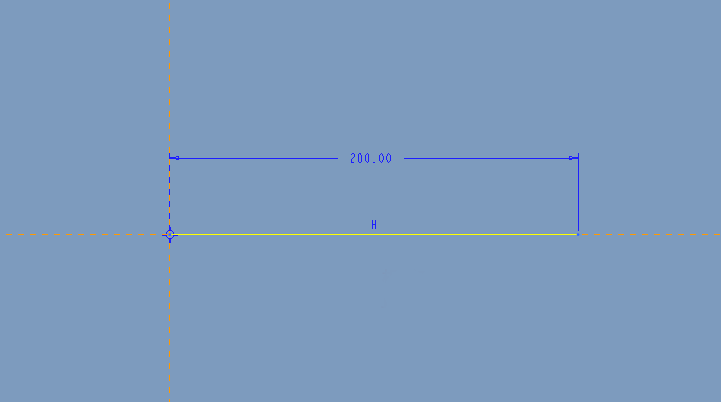

1.因为这里是使用可变截面扫描命令来实现的,我们首先在FRONT平面绘制一条200mm的直线,如下图所示。

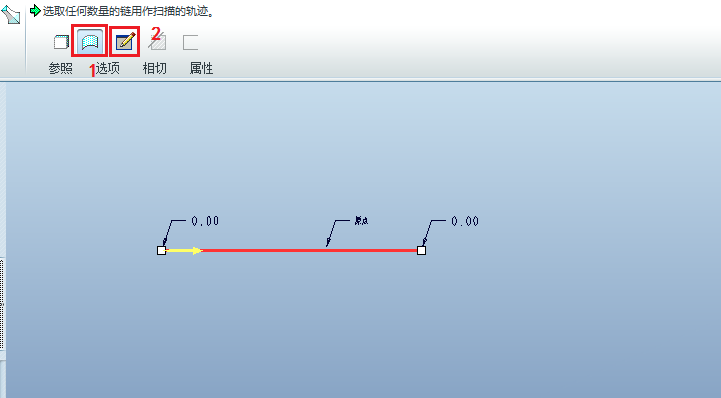

2。点击可变截面扫描,选择上一步的草绘作为扫描轨迹,扫描的类型选择【曲面】,点击控制面板上的草绘按钮,进入草绘环境。

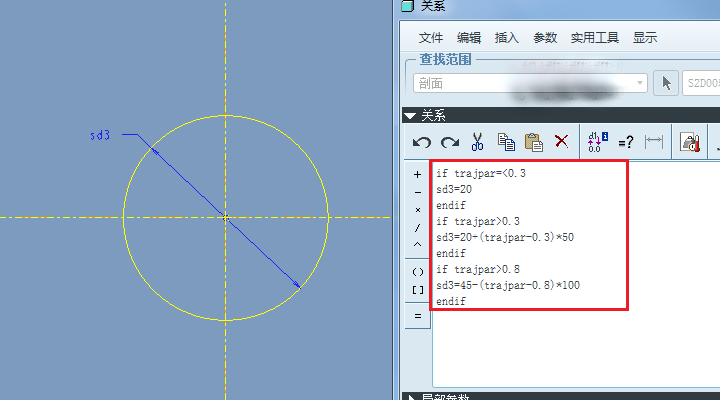

在十字中心任意绘制一个圆,如下图所示。点击【工具】-【关系】,在关系输入框中输入如下的程序。

if trajpar=<0.3

sd3=20

endif

if trajpar>0.3

sd3=20+(trajpar-0.3)*50

endif

if trajpar>0.8

sd3=45-(trajpar-0.8)*100

endif

上面的程序分为三段,以if开头,以endif结尾,这是固定格式;trajpar是一个从0到1变化的参数,假设将第一步的草绘直线的长度看为1的话,那么从直线的起始端到整个长度的0.3的部分,圆的直径(sd3)是一个固定值20;从整个直线的0.3处到0.8处,圆的直径在20的基础上以50的速度增加,在0.8处直径为45mm;从0.8到直线的末端,圆的直径在45的基础上以100的速度递减。


点击确定。

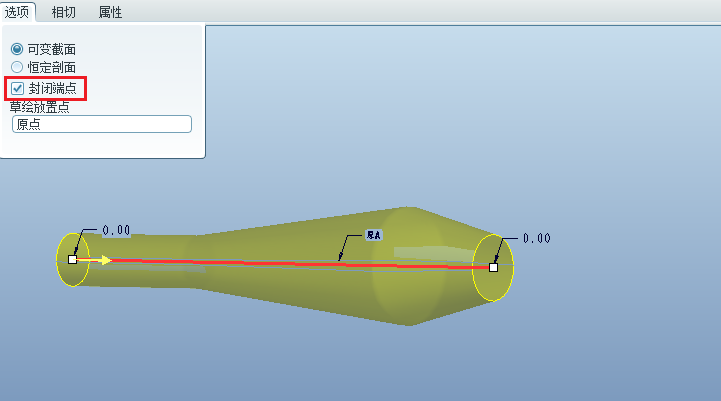

3.退出草绘后,结果如下图所示。点击【选项】,勾选封闭端点。


4.完成。
