proe设计技巧干货,教你proe点阵列使用方法与技巧

2019-06-10  265 分类:结构工程

proe设计技巧干货,教你proe点阵列使用方法与技巧

点阵列作为Proe5.0新增的功能,估计很多人不知道怎么使用,点阵列可以给工作上面带来了很多便捷,以前要一个一个绘制孔的位置,标注尺寸特别繁琐;现在只需要找准参考点----草绘绘制点----然后选取其中任意一个基准点绘制一个特征-----进入阵列选取点阵列就可以大功告成。

阵列特征即将单个特征、特征组或阵列特征按照某种规则排列,生成大量形状相同或相近的特征。常用于快速、准确地创建数量较多、排列规则且形状相同或相近的一组结构。

在proe中,阵列的类型共有七种,分别是尺寸阵列(Dimension)、方向阵列(Direction)、轴心阵列(Axis)、填充阵列(Fill)、表阵列(Table)、参考阵列(Reference)和曲线阵列。

proe点阵列使用方法与技巧

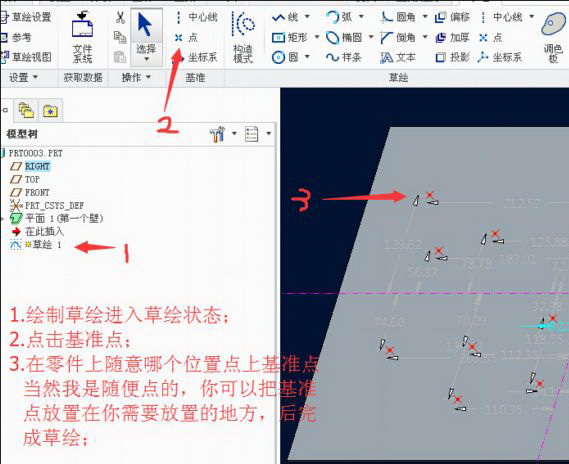

第一步

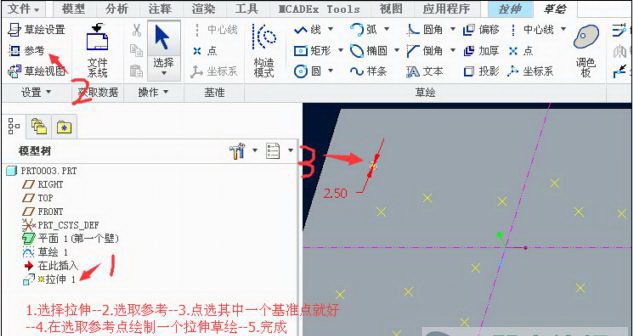

第二步


第三步

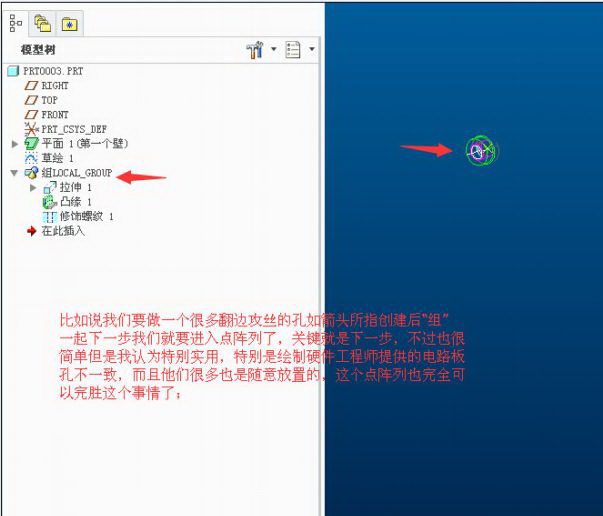

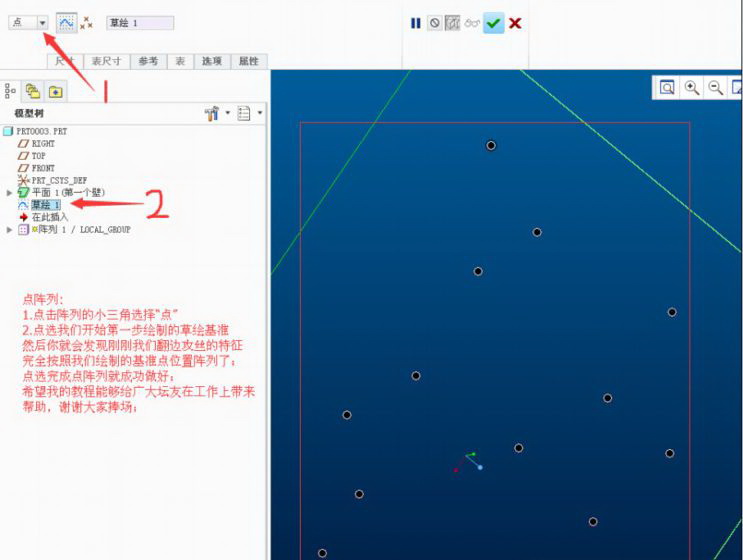

第四步

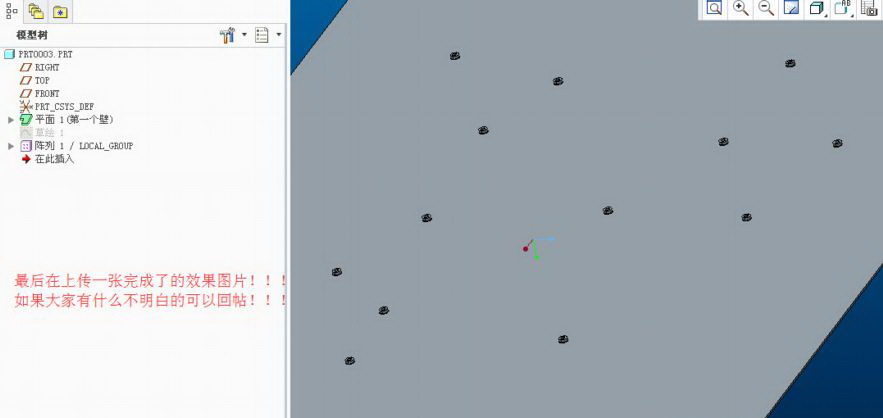

完成


值得注意的是,“点阵列”草绘特征“点”的时候,必须选择“几何点”,而不是“构造点”,否则,没法正确完成“点阵列”。
