cero模具设计教程,教你cero元件界面装配方法

Creo是美国PTC公司于2010年10月推出CAD设计软件包,随着Creo的推广和普及,越来越多的人开始使用Creo软件在装配图中新建零件,有一个好处,可以选择零件作为参考,这样有相互配合的尺寸、位置可以很好的确定,下面品索为大家分享cero模具设计教程,教你cero元件界面装配方法。

对于装配我们常用的一些有“重复”、骨架“”布局“还有一种大家很少知道的”元件界面“在这里我就阐述一下自己对”元件界面“的应用理解。

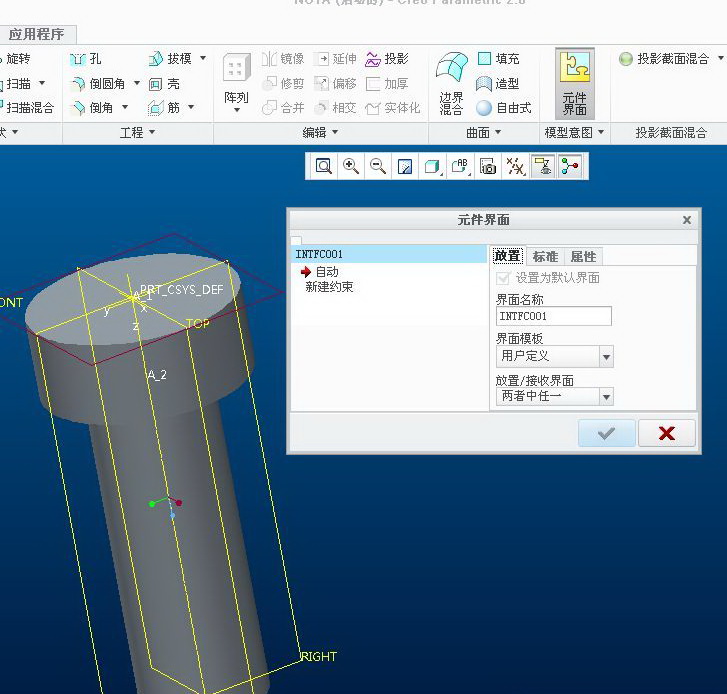

1.第一步首先在待装配元件里面打开”元件界面“命令

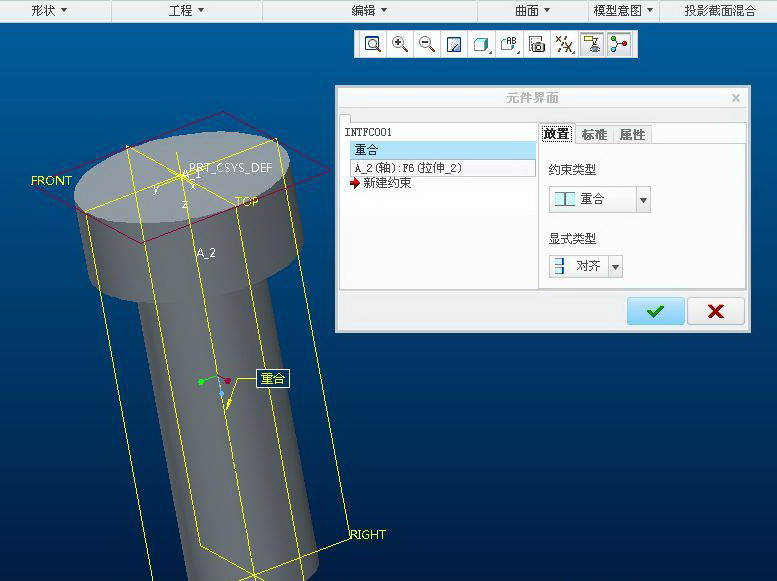

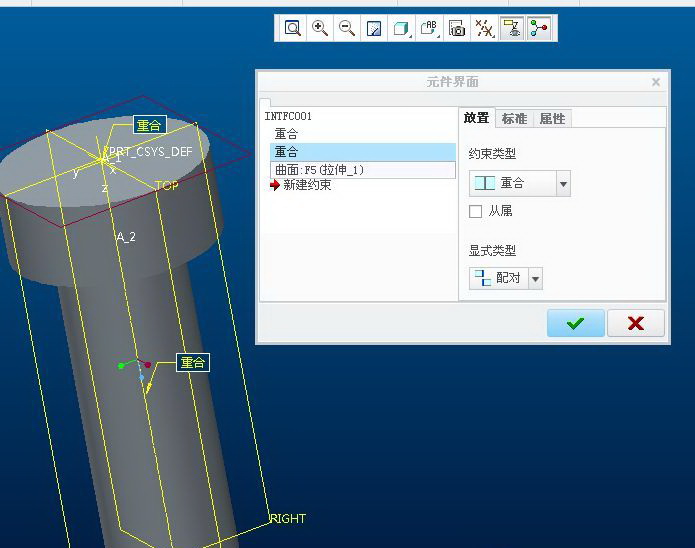

这里面要做的就是定义装配时候用到的一些基准或者说是面、线之类。在这里我以螺钉装配为实例,定义装配时候使用的”轴“和”曲面“<br

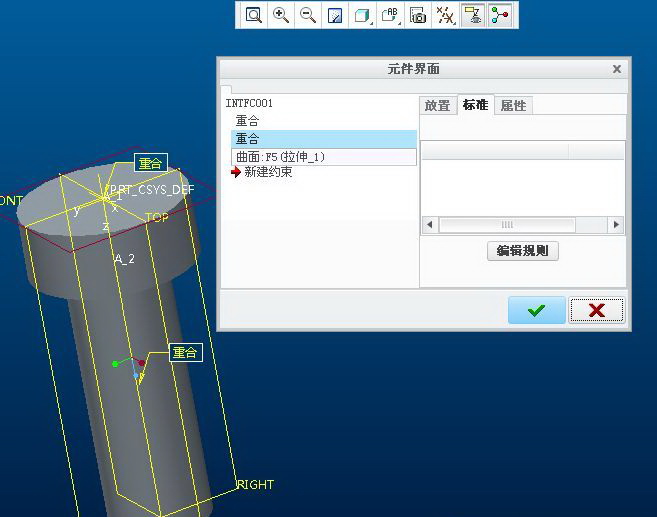

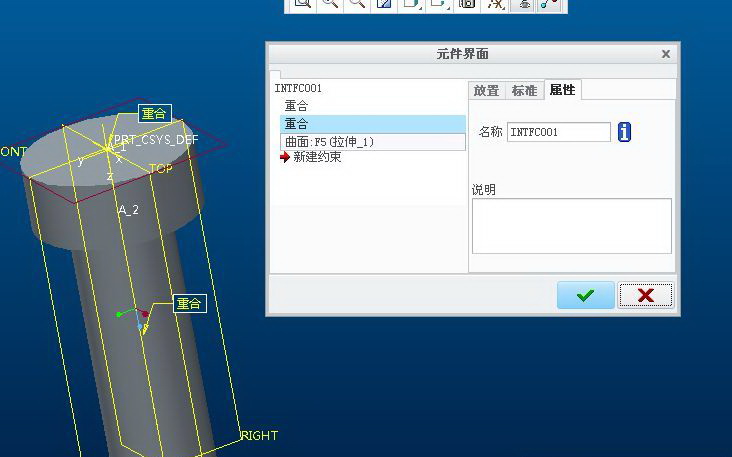

在”元件界面“对话框我们看到上面”标准“选项这个是编辑元件装配的时候使用自动装配用的搜索过滤的功能(与自动放置配合使用的),这个大家可以自己试一下;“属性”就是对这个重新命名了,没有什么好说的了。



2.我们到装配模式下看看效果:

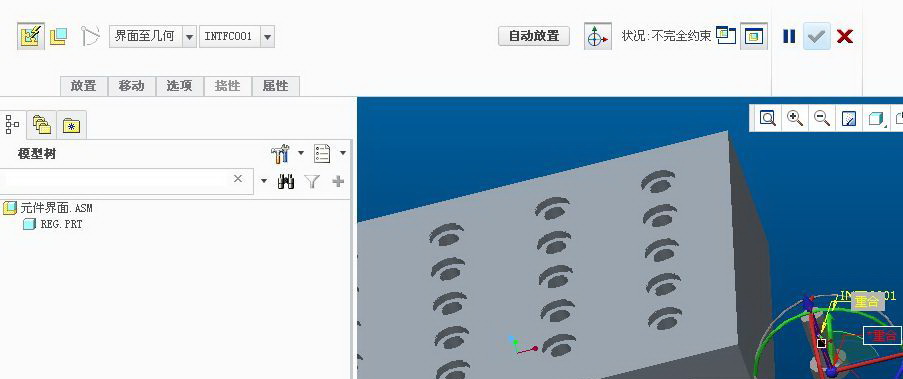

当然我们首先装配好一个元件进来。接着装配我们定义的元件,这是我们看到装配界面变化:
如图


我们看到后面有:
