CAD2018基础绘图教程,教你CAD2018倒角矩形怎么画

CAD是一款出色的制图软件,尤其是对于从事机械设计,室内设计的设计师而言,掌握好cad软件的绘图技巧,你的工作将会事半功倍,那么关于cad制图的学习,我们应该从何开始学起呢,品索教育认为基础学习的掌握和实践是非常重要的,尤其是对于cad学习新人而言,下面品索就为大家分享CAD2018基础绘图教程,教你CAD2018倒角矩形怎么画,一个简单常用的图形绘制技巧和方法分享给大家!

第1步、打开CAD2018软件,点击默认里面的矩形或是输入RECTANG命令。然后就可以开始绘制矩形了哦。

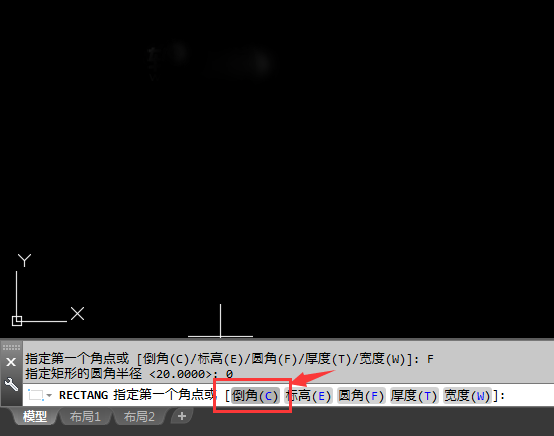

第2步、然后就要指定第一个角点,这时不要点,而是点击倒角(C)或是输入C空格。

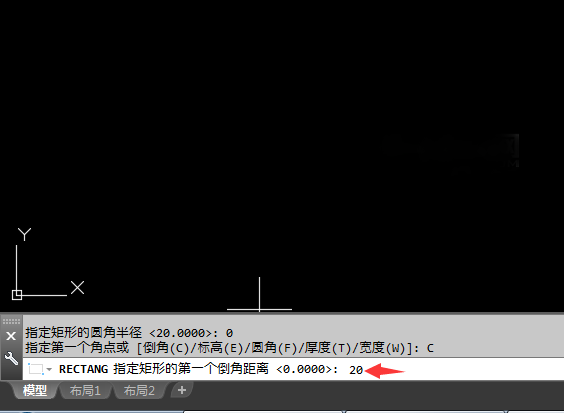

第3步、然后指定矩形的第一个倒角距离为20,这个跟你想要的参数为准。


第4步、指定矩形的第二个倒角距离也设置为20空格。

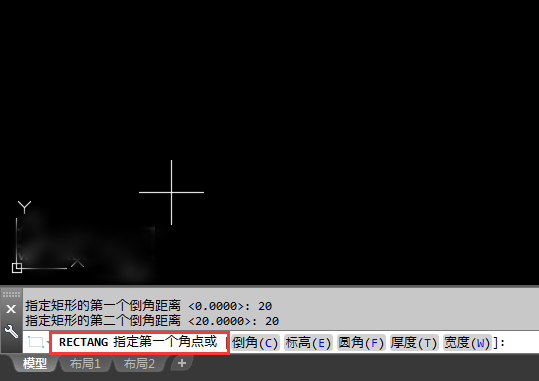

第5步、设置好了倒角后,就可以指定第一个角点或是输入矩形的坐标。


第6步、然后再指定另一个角点或是输入坐标,比如@150,150,意思就是绘制一个长度为100x宽度为100的矩形了。


第7步、就这样一个倒角的矩形就出来了,矩形为150x150mm的效果出来了,还倒了20mm的角出来。
