proe实例图文教程，教你proe如创建多股绞线效果

多股绞线是比较常用的配件，在工业生产活动当中，它的应用是极其广泛的，在电气化设备当中，多绞线是必备的，那么如果让你用结构化设计软件来实现，比如proe软件，你会怎么实现呢，下面品索就为大家分享proe实例图文教程，教你proe如创建多股绞线效果。

方法:

1.新建一个零件文件。

2.点击【拉伸】，创建一个直径为10，长度为500的圆柱。

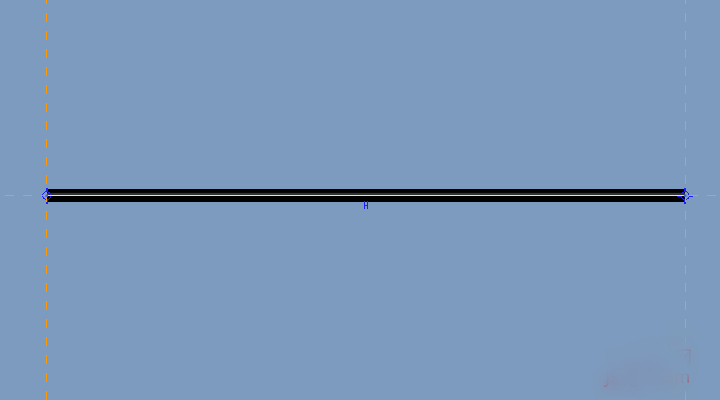

3.点击草绘，绘制如下的草绘。

绘制完成后，点击勾号退出。

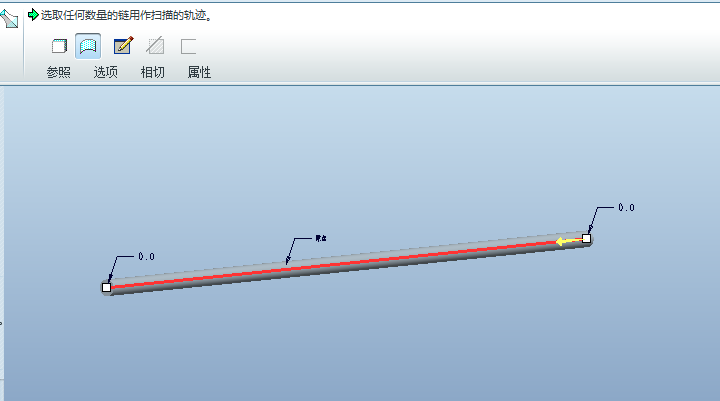

4.点击【可变截面扫描】，选择上一步绘制的草绘作为轨迹，点击草绘按钮进入草绘环境。

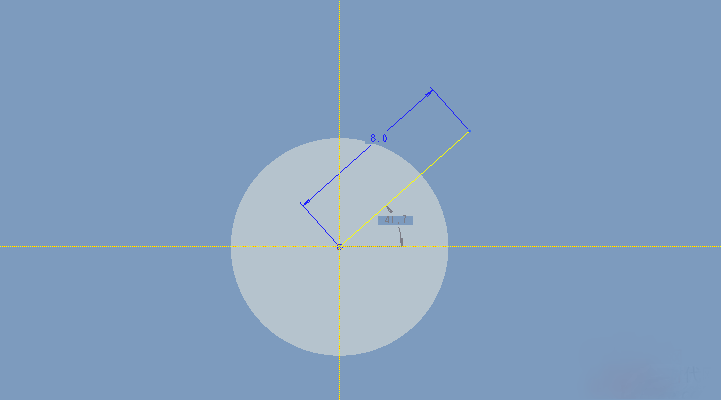

5.绘制如下的草绘。

6.点击【工具】-【关系】，添加参数和关系。

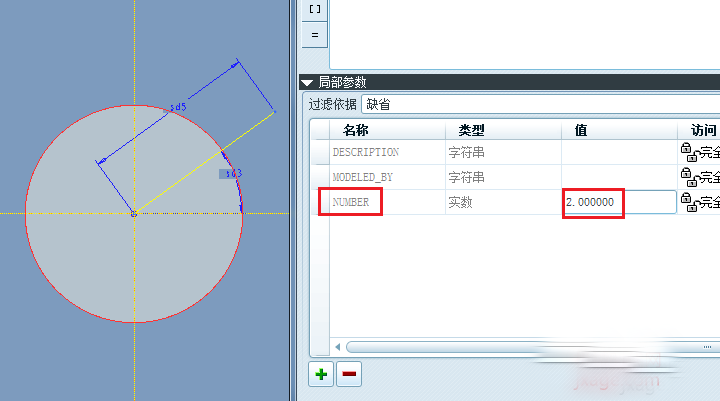

1）添加参数number。

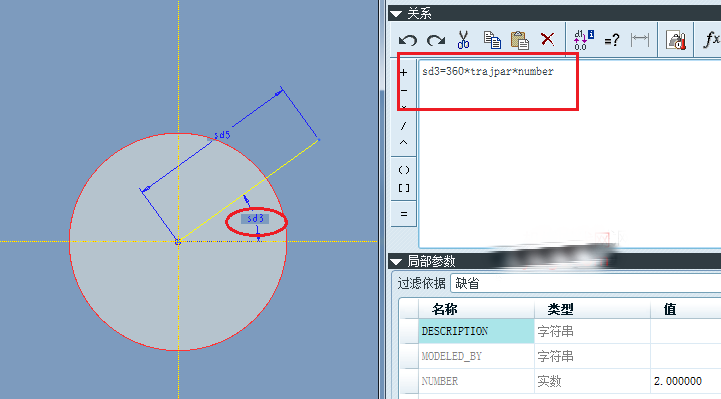

2)添加关系式:sd3=360*trajpar*number

点击确定。

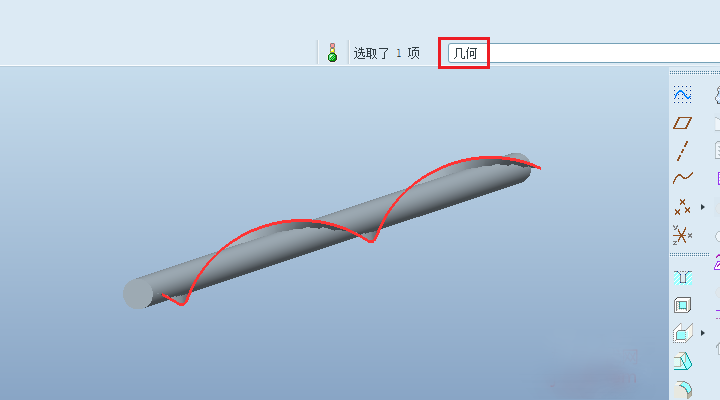

7.在【过滤器】选择“几何”，再选择曲面的边缘。

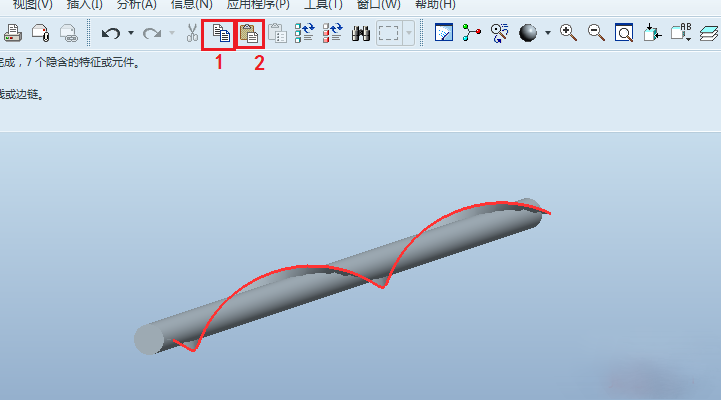

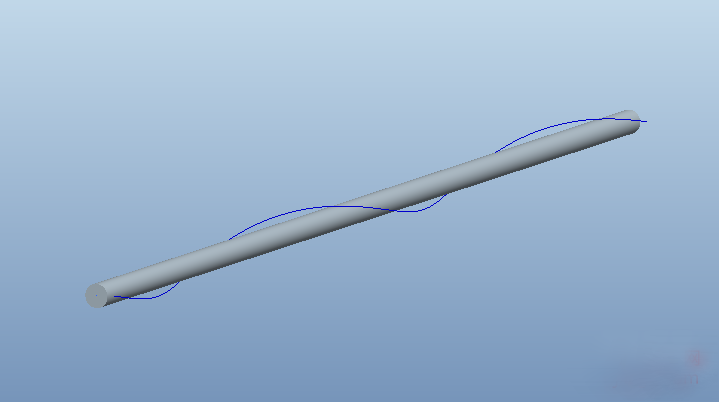

点击下图所示的【复制】-【粘贴】，即可创建出一个曲线。

完成。

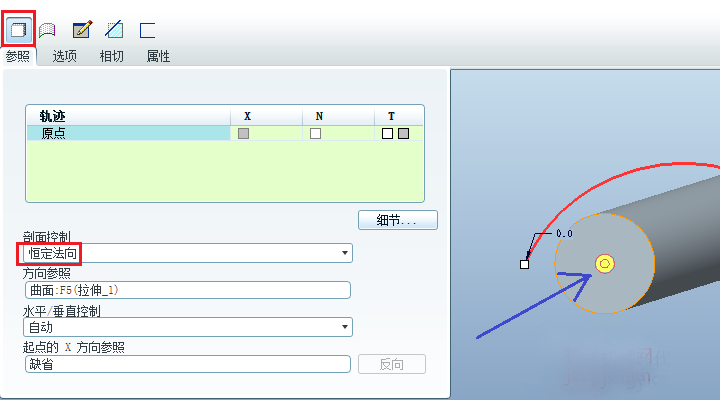

8.点击【可变截面扫描】，选择上一步创建的曲线。点击【参照】，选择“恒定法向”，选择圆柱的端面作为参照。

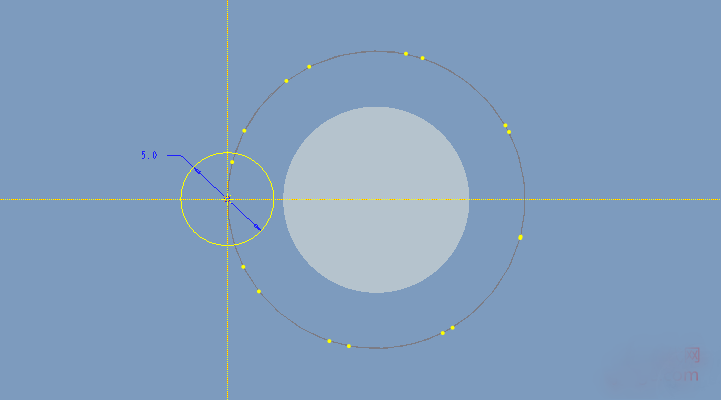

9.点击【草绘】按钮，绘制如下的草绘。

完成。

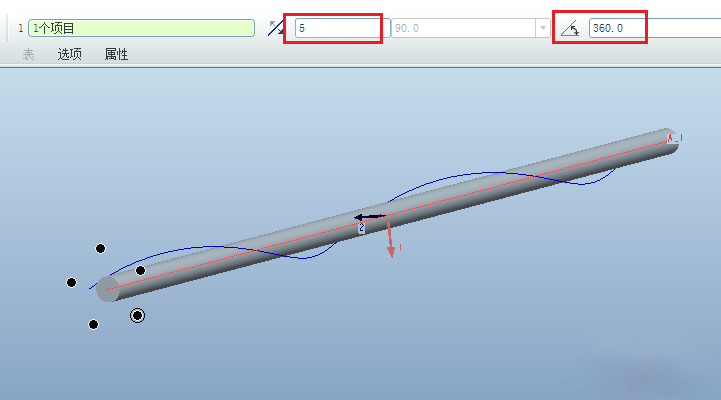

10.选择上一步创建的特征，点击【阵列】，类型为”轴”,阵列数量为5.

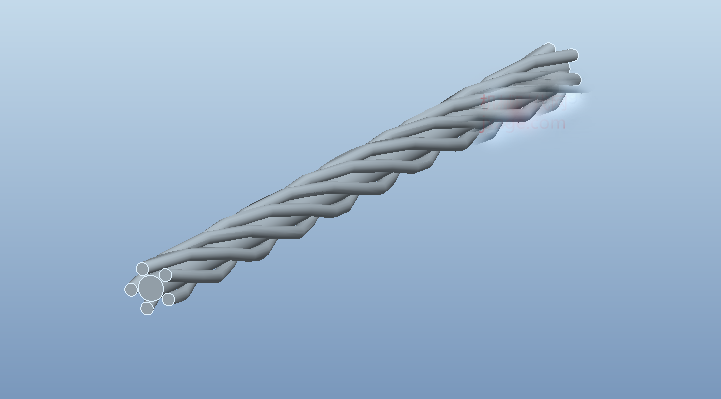

完成。

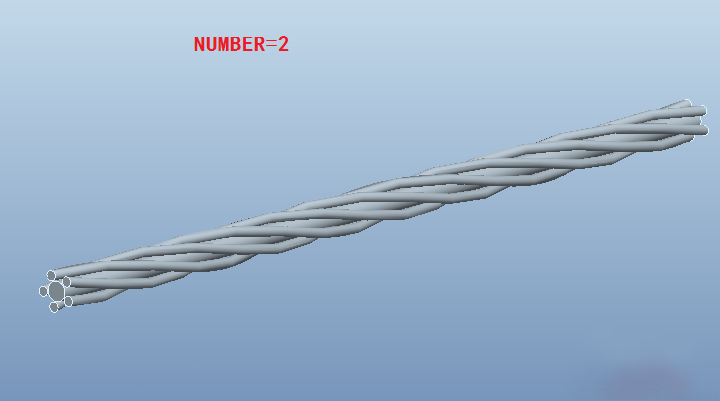

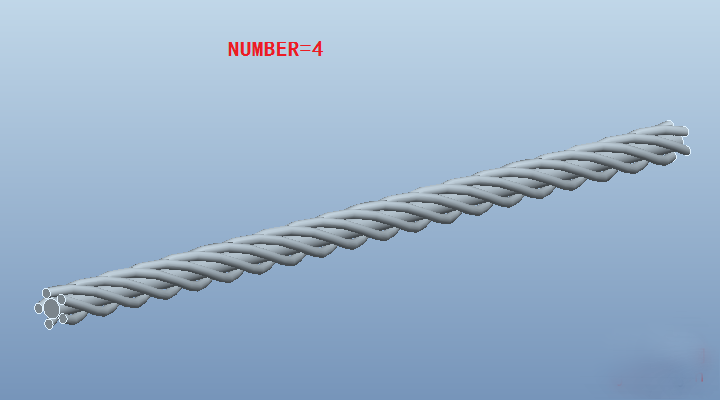

11.改变参数值。比较不同参数下模型的结果。

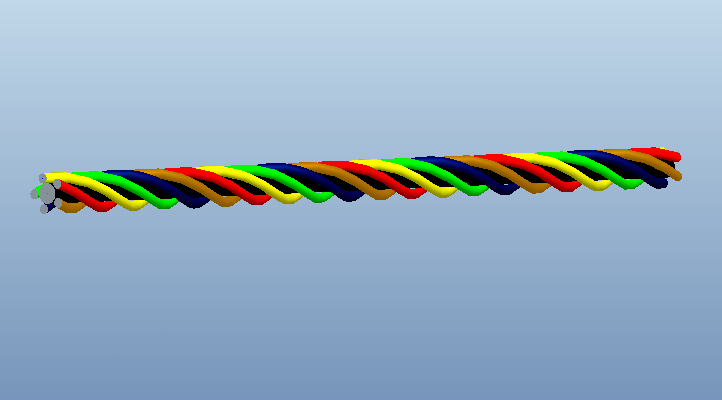

12.上色。
