超简单pore草绘图文教程，教你创建田螺的方法

田螺的外形想必大部分人都清楚，尤其是来自农村的小伙伴们，儿时捡田螺的记忆应该非常深刻，的确田螺的外观形态非常有特色，存在着螺旋曲面，应用三维建模软件来实现不少人都会觉得难，不过你如果熟悉proe软件的话，那就不会是什么难事，下面品索为大家分享超简单pore草绘图文教程，教你创建田螺的方法。

    方法：

    1.新建一个文件。

    2.点击【插入】-【模型基准】-【图形】,图形基准名名为A，点击勾号进入草绘环境，绘制如下的草绘。

    绘制完成后，点击勾号退出。

    3.点击【插入】-【螺旋扫描】-【曲面】，属性选择可变的和右手定则，点击完成。

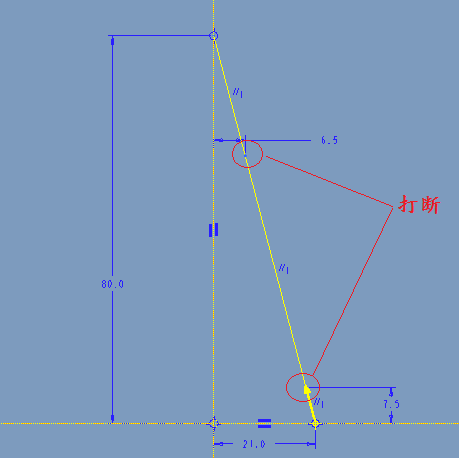

    选择FRONT平面作为草绘平面，绘制如下的草绘。

    首末的螺距为30和1，其他两个点的螺距为25和10.

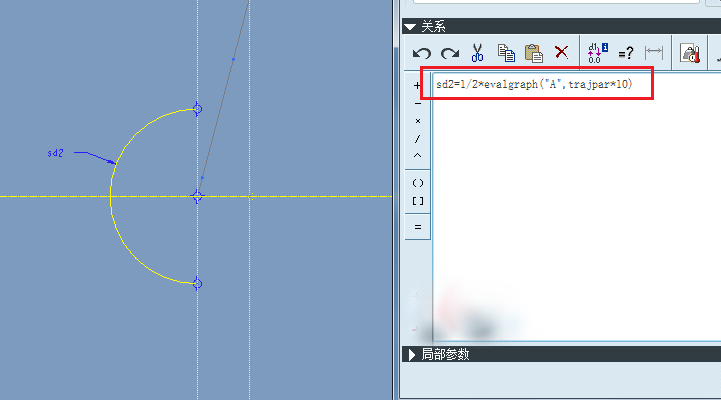

    绘制如下的扫描截面并添加如下的关系：sd2=1/2*evalgraph("A",trajpar*10)

    点击预览观察模型是否成功，点击确定完成。

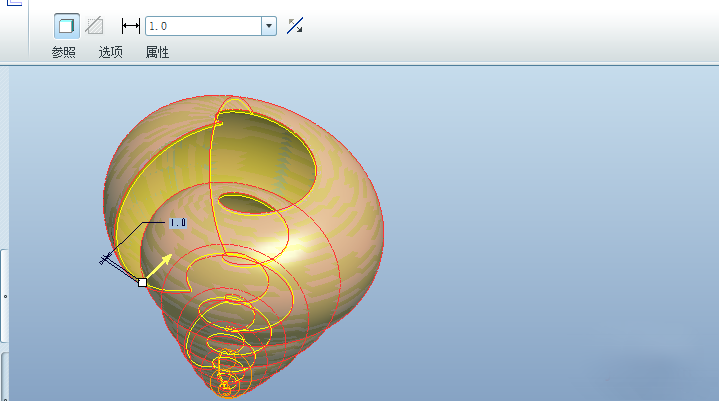

    4.点击加厚，向内加厚。

    5.圆角。

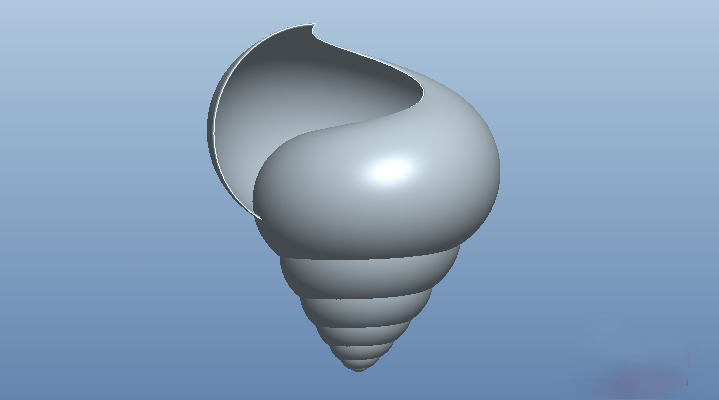

    6.完成。

以上就是proe田螺的草绘创建方法，怎么样是不是操作非常简单方便，这就是proe本身软件功能强大之处的魅力所在！
