cad基础技巧,CAD标注尺寸界线被隐藏的解决方法

2020-05-22  258 分类:结构工程

cad基础技巧,CAD标注尺寸界线被隐藏的解决方法

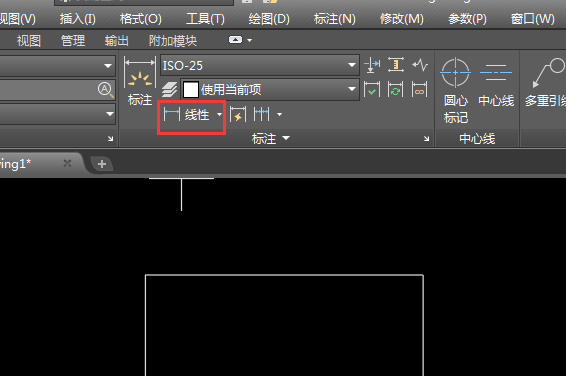

第1步、打开CAD2019软件,使用矩形工具绘制一个矩形出来,点击线性。


第2步、然后进行标注,这时如果标注出来的尺寸出来后,如果发现下面尺寸没有尺寸界线效果,要怎么处理呢。

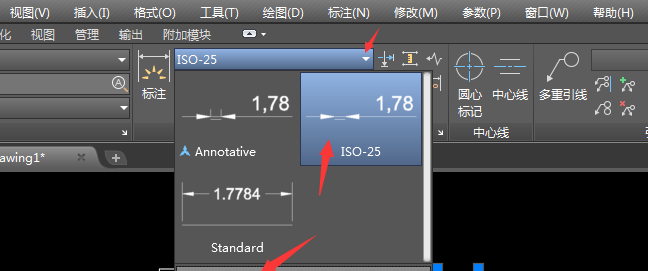

第3步、选中标注尺寸,点击管理标注样式,进入修改样式。

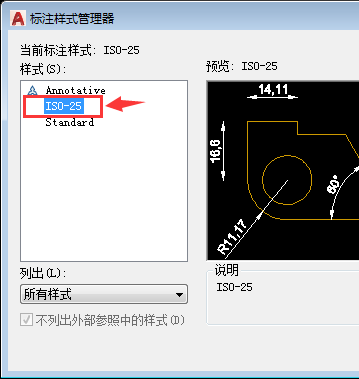

第4步、进入标注样式管理器,选中使用的样式,点击修改。

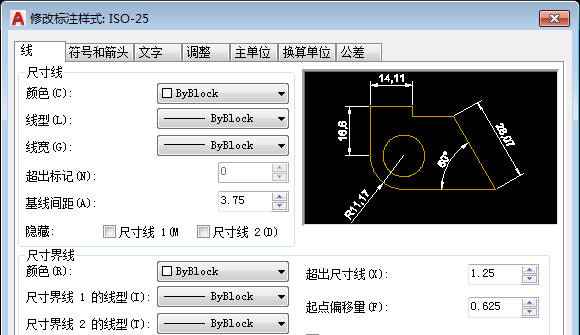

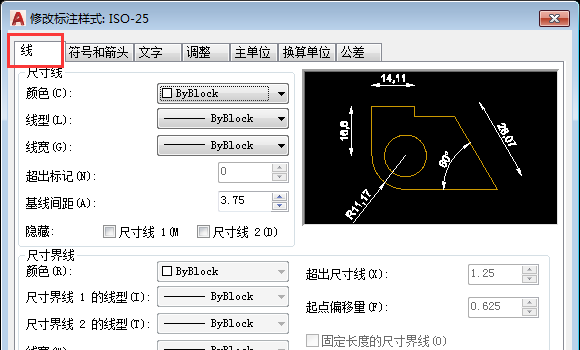

第5步、进入修改标注样式ISO-25面板,选中线选项。然后在尺寸界线就会发现隐藏的尺寸界线1与尺寸界线2前面打勾了哦。


第6步、打勾后,就说明尺寸线被隐藏了。这时你只要把前面的勾取消就好了。点击确定。

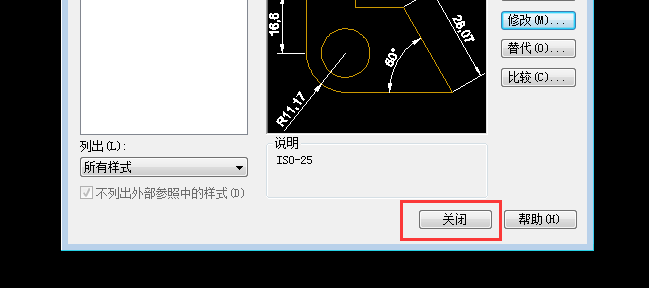

第7步、设置好后,就要点击关闭标注样式管理器。

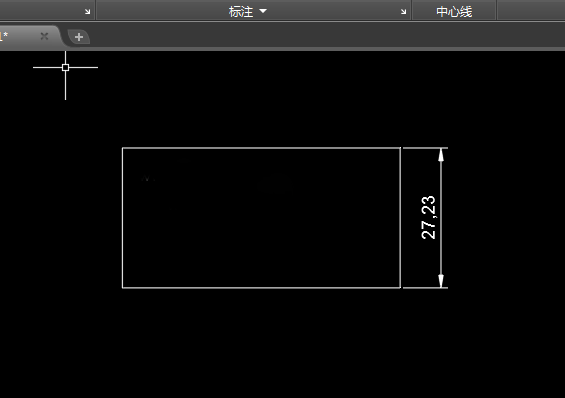

第8步、这样标注的标注尺寸界线就显现出来了。过程是不是很简单啊。


以上就是解决CAD标注尺寸界线被隐藏的问题,你学会了么?
