工程图技术要求处理技巧,教你proe工程图要求处理方法

对于设计师而言,出图肯定是需要规范和要求的,机械设计师也不例外,在机械设计出图当中也是存在很多规范和技术要求,如何处理也是有方法和技巧存在的,下面品索为大家分享工程图技术要求处理技巧,教你proe工程图要求处理方法。

出工程图时,我们可能会遇到不知道如何写技术要求的情况,其实Proe/creo工程图可以导入文本文件格式的技术要求,整理了一些常用的通用技术要求给大家,也请大家将收集的技术条件共享。

使用方法:

1.下载压缩文件并解压,将解压后的文件放到起始目录。

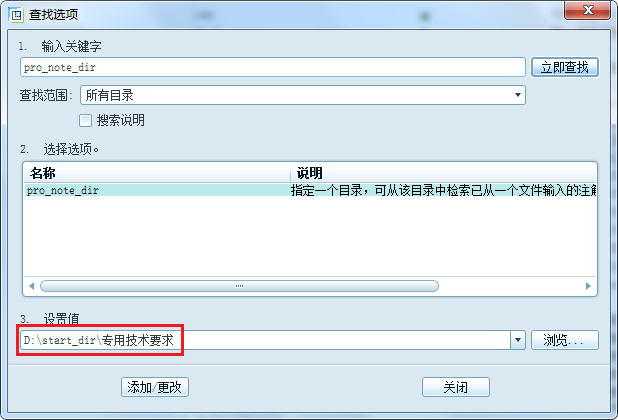

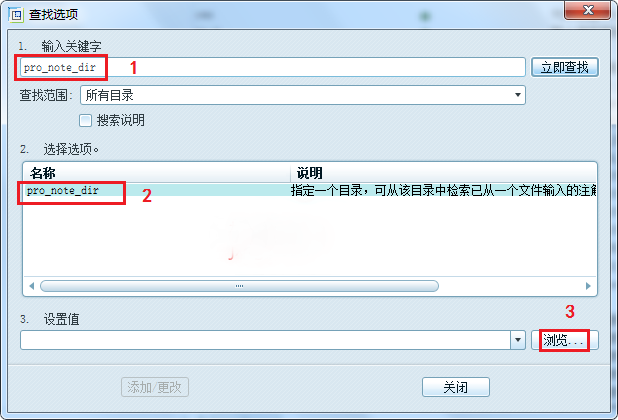

2.点击【工具】-【选项】,点击查找,输入pro_note_dir ,如下图所示,点击浏览,找到下载后解压的文件夹。


点击【添加/更改】,关闭窗口。

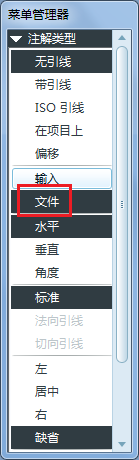

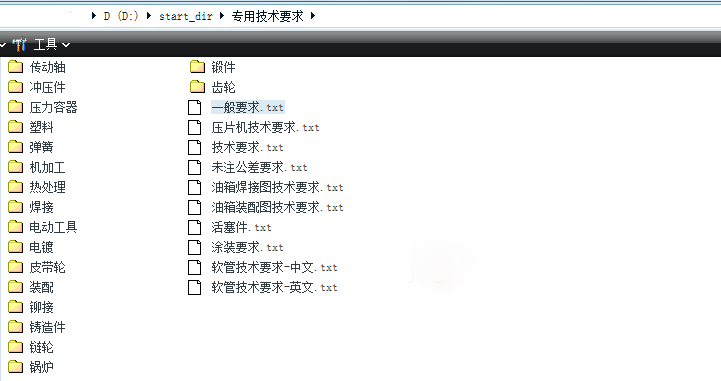

3.进入工程图,点击注释,按照下图进行设置,点击视图区合适的位置,此时会自动弹出“专用技术要求”文件夹,选择所需的技术要求即可。

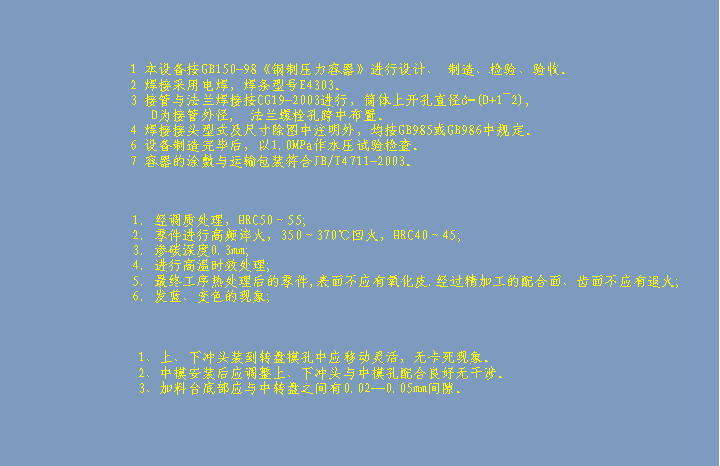

4.技术要求标注如下。
