proe基础设置方法，教你proe草绘如何设置线条和尺寸的颜色

作为机械设计师，proe草绘是我们必须要掌握的技能，表现各种各样的机械零件图，草绘轮廓等等都是非常常用的，为了使草绘图显示更完美，我们往往需要一些proe的基础设置操作，下面品索为大家分享一篇proe基础设置方法，教你proe草绘如何设置线条和尺寸的颜色。

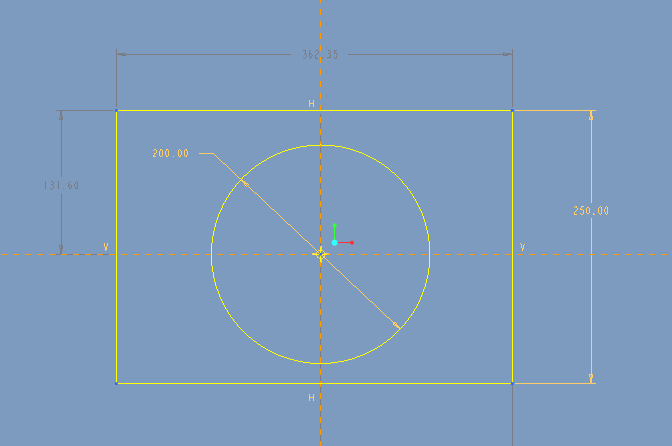

Proe草绘时，我们会发现默认的线条颜色和尺寸线的颜色差不多，这导致我们有时很难分辨出草绘的轮廓，那么如何设置线条和尺寸的颜色呢？

方法：

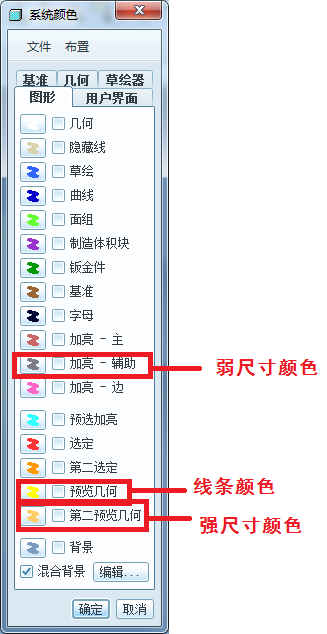

1.点击【视图】-【显示设置】-【系统颜色】，弹出如下对话框。

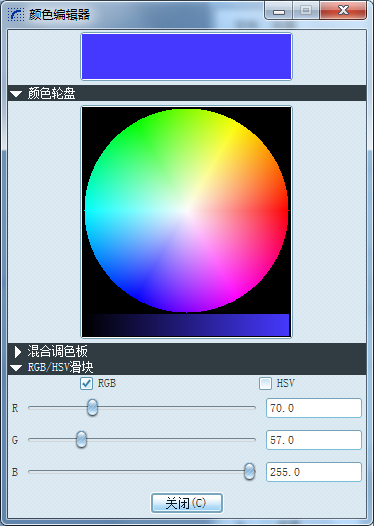

2.我们可以选中它们进行设置。例如点击【预览几何】对草绘线条进行设置，这里将线条的颜色设置为蓝色。

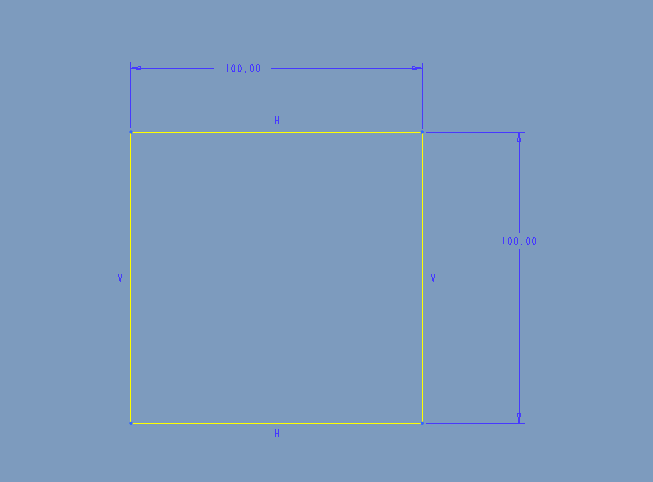

这样线条就可以与尺寸线的颜色区分开来了。

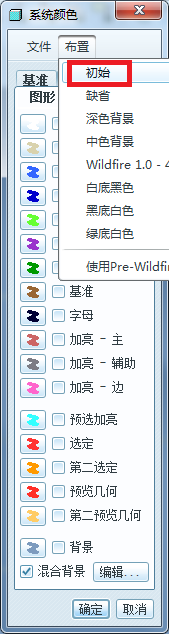

3.我们可以点击【布置】-【初始】恢复默认颜色设置。

为了能够使得上述设置永久保存，我们可以在点击【工具】-【选项】，在输入框中输入：system_colors_file,将其指定到上面保存的路径。
