Proe基础操作教程,教你创建工程图格式的两种方法

想要学好proe设计可不是那么简单哦,需要了解和学习不少其相关操作,因为proe软件应用上相当广泛,同时也存在很多操作技巧相关,下面品索为大家分享Proe基础操作教程,教你创建工程图格式的两种方法,大家注意掌握这两种操作方法!

格式是指在绘图前,每个页面中出现的图形元素,如公司名称、图纸幅面、版本号和日期等项目。方法主要有两种:

一、使用外部导入数据创建格式

Auto CAD软件可以很方便的绘制出工程图所需要的页面格式,下面以Auto CAD中绘制的格式文件为例,说明如何利用外部数据来创建格式文件。



方法:

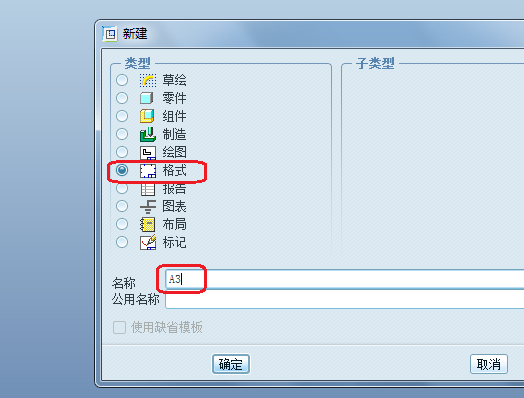

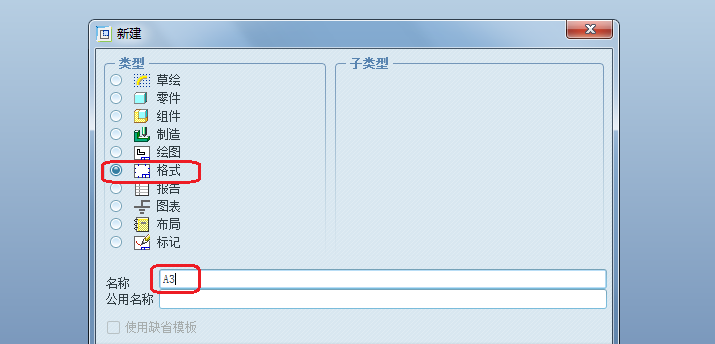

1.新建一个格式文件,输入名称A3,点击确定。


【指定模式】选择“空”,方向选择“横向”,大小选择“A3”,点击确定。

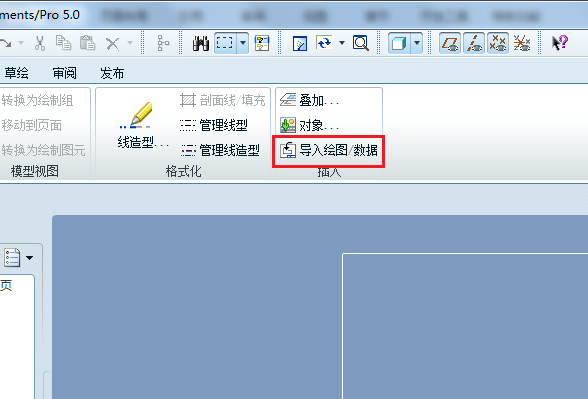

2.点击【布局】-【导入绘图/数据】,系统弹出“打开”对话框。

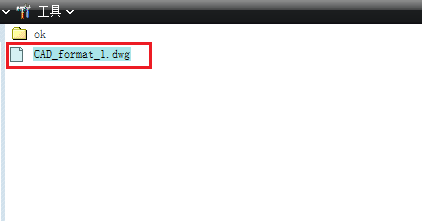

选择格式文件CAD_format_ A3.dwg,点击确定,

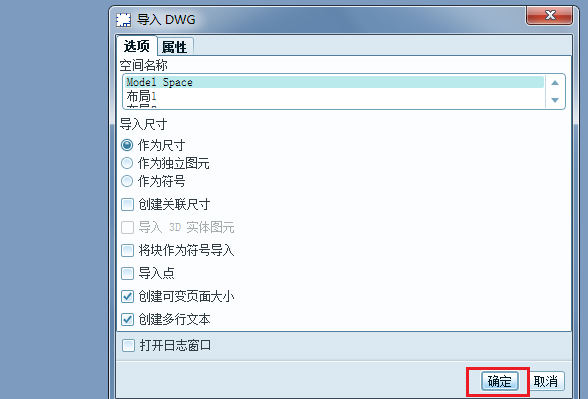

弹出如下的窗口,点击确定。

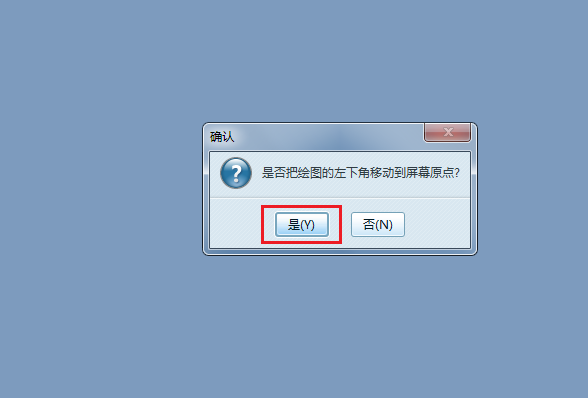

系统弹出“确认”对话框,点击是。

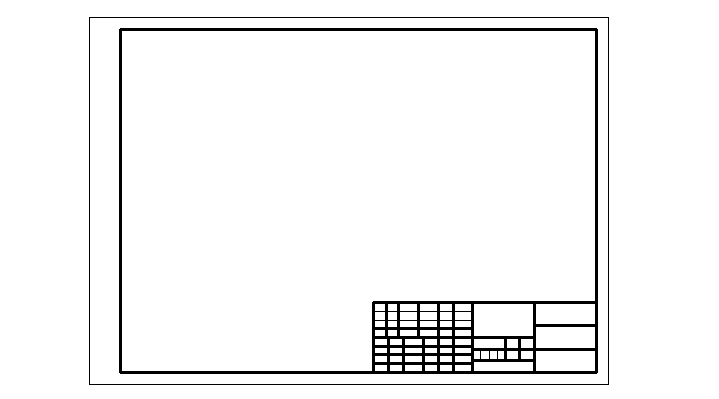

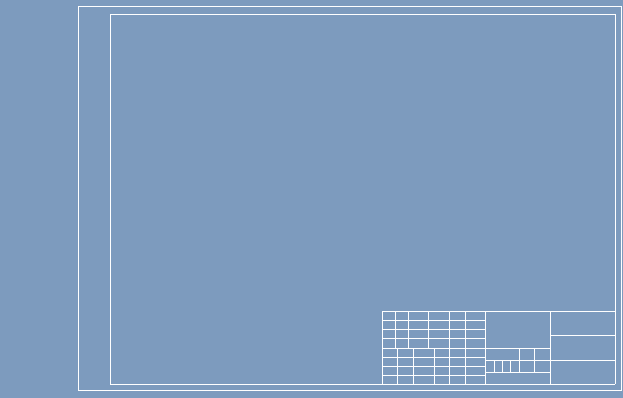

3.完成。


注意:导入的DXF和DWG文件应为2004或者2004以下。


二、使用Proe的草绘文件创建格式

方法:

1.新建一个格式文件,输入名称A3,点击确定。

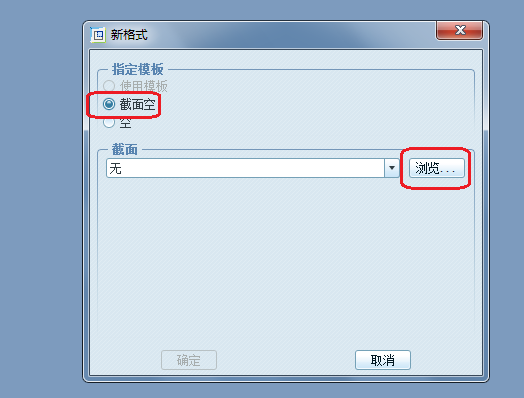

指定模板选择【截面空】,点击“浏览”,系统弹出打开对话框。

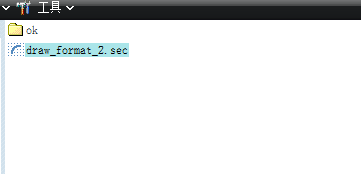

选择下面的draw_format_2.sec文件,这是proe的草绘文件,事先已经绘制完成,点击打开。


点击确定。

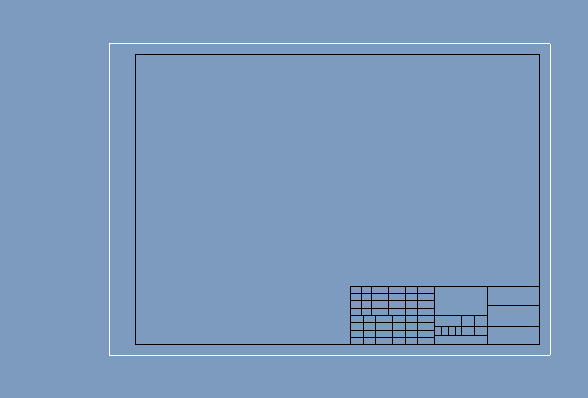

2.完成。
