proe建模实例图文教程，教你勺子的建模方法

勺子是我们生活中非常普通的物品，如此简单不起眼的东西，如果让你用设计软件表现它，你会用什么软件呢？想要完美展现勺子，不妨尝试一下pore，下面品索为大家分享proe建模实例图文教程，教你勺子的建模方法，希望能够帮助到大家在proe建模草绘方面的学习！

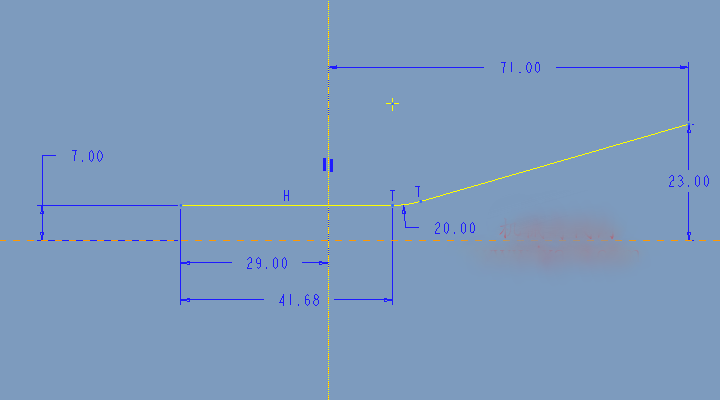

1.在TOP平面绘制如下图所示的草绘。

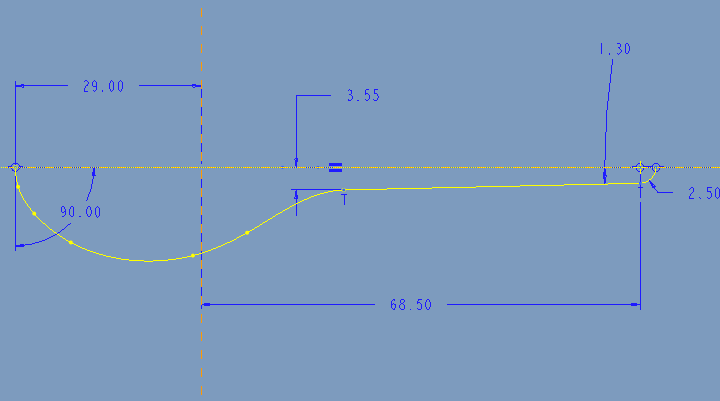

2.在FRONT平面绘制如下图所示的如下图所示的草绘。

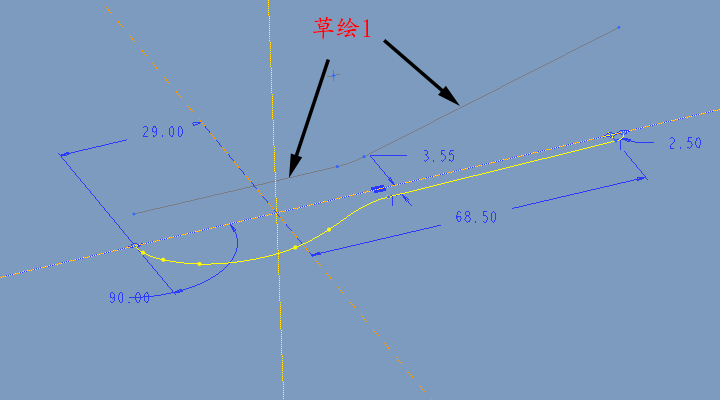

两个草绘的相对位置如下图所示。

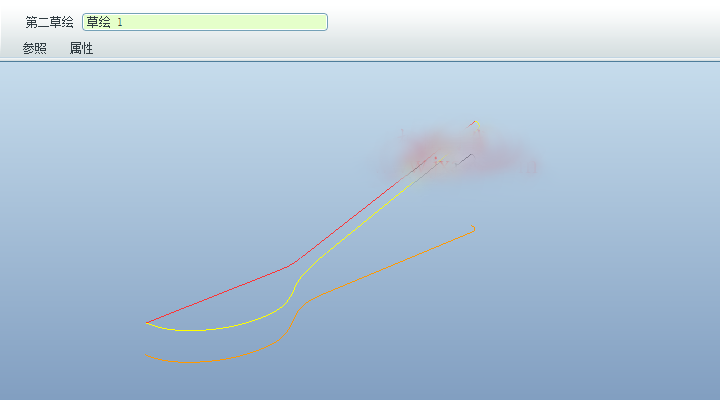

3.选择这两个草绘，点击【编辑】-【相交】，创建出下图黄色的曲线。

4.将上一步的曲线以TOP平面为参照进行镜像。

5.在TOP平面绘制如下图所示的草绘。

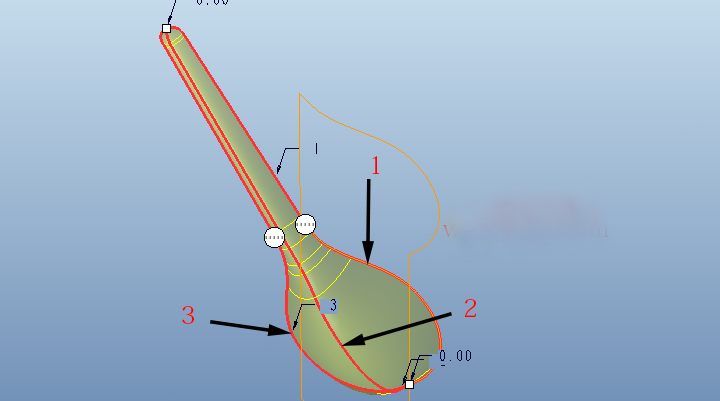

6.点击【边界混合】，按照下图所示的箭头依次选择三个曲线，点击勾号完成。

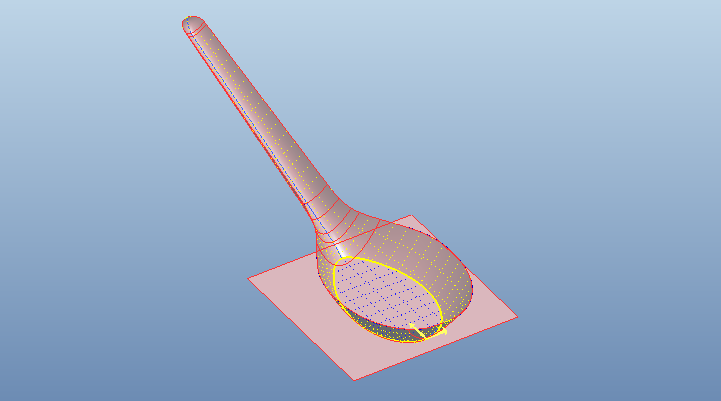

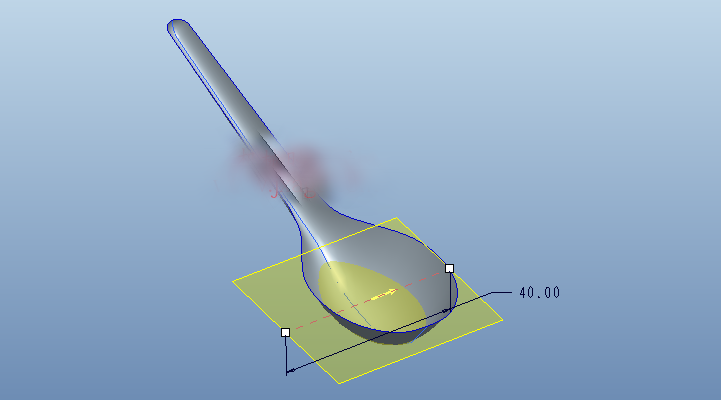

7.点击拉伸，类型选择曲面，在TOP绘制一个直线段，对称拉伸，如下图所示。

8.选择上一步的拉伸曲面和边界混合曲面进行合并。

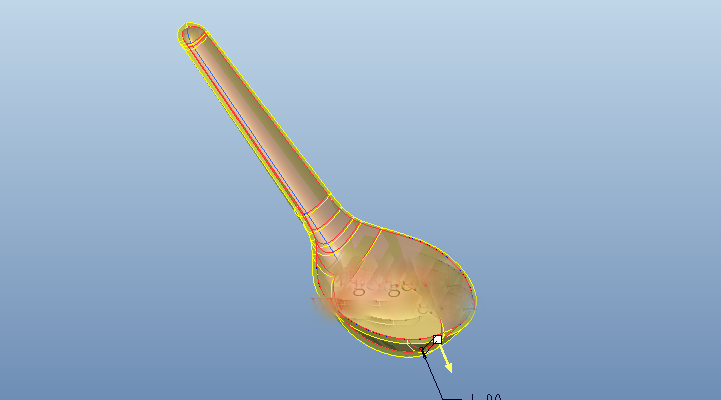

9.加厚。

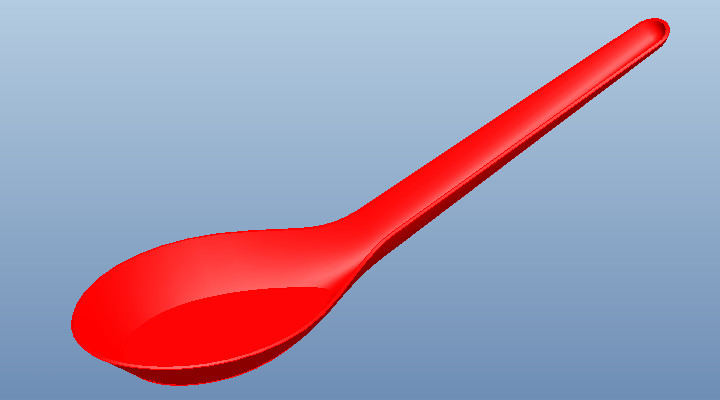

完成。
