proe基础教程，教你proe配置文件作用及设置方法

proe是一款非常出色的结构设计软件，在参数化建模上，在工程制图上都有着优异的表现和作用，而想要学好proe软件，其相关设置及配置都是需要熟悉的，下面品索就为大家带来这篇proe基础教程，教你proe配置文件作用及设置方法，让大家全面了解proe配置文件的作用及意义。

配置文件在proe中非常重要，下面简介这些配置文件的作用。

1.config.pro:这是我们最常用的的配置文件，它是一个系统变量的自动运行批处理文件，也是一个文本文件，可以直接编辑，用于进行各种环境设置。Proe中许多其他配置文件需要在config.pro中进行路径设置才能永久生效，比如drawing.dtl配置文件在设置好之后，为了下次打开软件能够自动加载保存的设置需要在config.pro设置好drawing.dt的路径。

2.config.sup:这是一种受保护的系统配置文件，如果有其他配置文件的选项设置与这个文件里的选项设置相矛盾，系统以config.sup文件里的设置为准。

方法：点击【工具】-【选项】即可进行config.pro各个选项的设置。

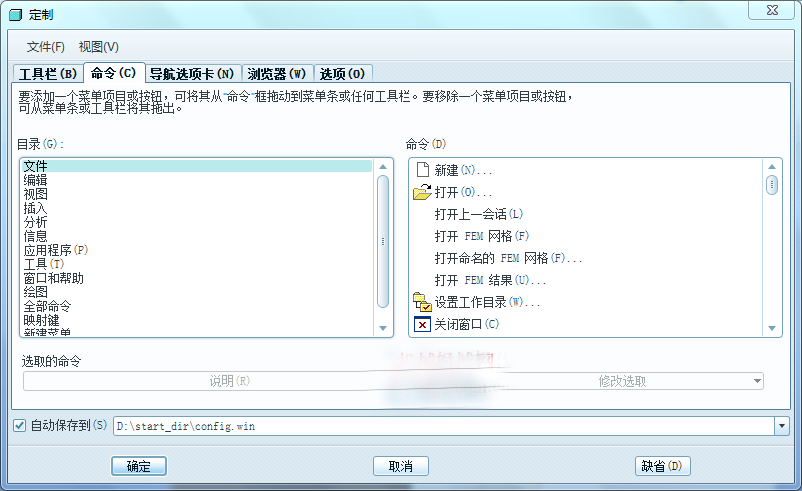

3.config.win:这是proe软件屏幕界面配置文件。你可以根据自己的习惯和爱好来对用户界面进行配置包括指定菜单的位置，工具条的位置以及种类、模型树以及窗口的宽度等指令位置。

方法：点击【工具】-【定制屏幕】，在这里设置好将其保存到起始目录即可。

4.syscol.scl：这个配置主要是设定显示的各种元素的颜色，包括基准，几何，图形，背景等等。需要在config.pro文件设置路径才能永久生效。

方法：点击【视图】-【显示设置】-【系统颜色】。

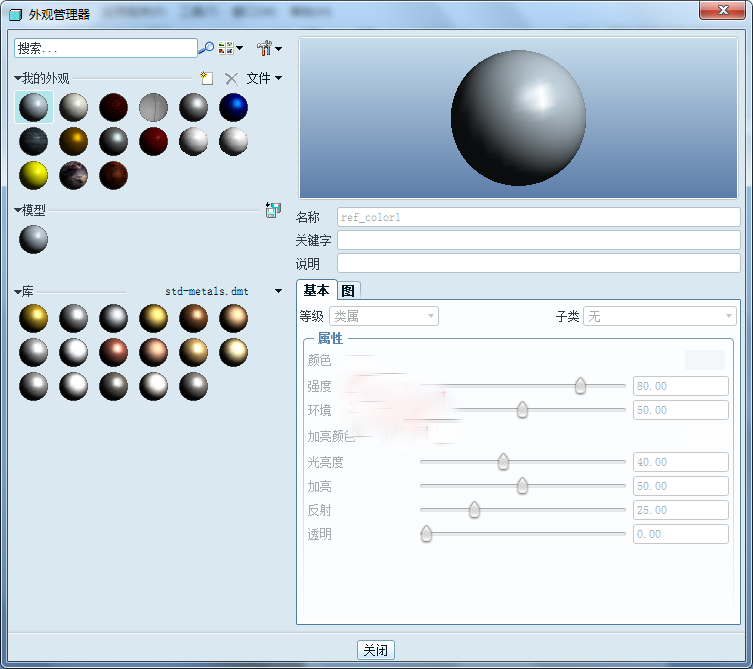

5.map.dmt：在这个配置里，主要是保存用户自定义的模型外观颜色表。

方法：点击【工具】-【外观管理器】。

6.tree.cfg：模型树的配置文件tree.cfg是用来保存模型树的设置的。

方法：在模型树中点击【树过滤器】，进行设置后再保存。需要在config.pro将mdl_tree_cfg_file选项指定到保存的路径才能永久生效。

7.drawing.dtl：这个配置文件是存放有关绘图drawing的选项的.通过选项的设置来定值适合自己的工程图环境，当中的设置包括工程图的视角、尺寸单位，各种元素的样式和大小等等。需要在config.pro配置文件中将drawing_setup_file指定到保存的路径才能永久生效。

在绘图环境中，点击【文件】-【绘图选项】。

8.format.dtl:属于格式配置文件，用于在格式环境中设置工程图格式文件的相关属性。需要在config.pro配置文件中将format_setup_file指定到保存的路径才能永久生效。

方法：在格式环境下，点击【文件】-【绘图选项】。

我们需要知道config文件的加载顺序，以防止各种设置的相互干扰。Proe首先加载软件安装目录txt中的config.sup文件，再加载载Proe安装目录txt中的config.pro文件，最后加载启动目录中的config.pro文件。对于config.sup文件由于其受到保护不会被覆盖，但是对于config.pro文件，后加载的文件会覆盖先加载的文件，因此最好不要在Proe启动目录和Proe安装目录的txt目录中同时存在config.pro文件。
