proe5.0工具命令基础图文教程,教你复制发布几何的方法与技巧

2019-08-21  7617 分类:结构工程

proe5.0工具命令基础图文教程,教你复制发布几何的方法与技巧

proe5.0是一款非常好用的结构化设计软件,其参数化设计方式广为结构设计师所喜爱,关于proe结构设计的学习,品索建议proe新人从工具命令的基础开始学习,扎实掌握常用proe工具命令的使用,下面品索就为大家分享proe5.0工具命令基础图文教程,教你复制发布几何的方法与技巧。

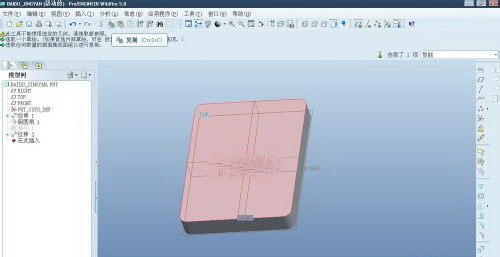

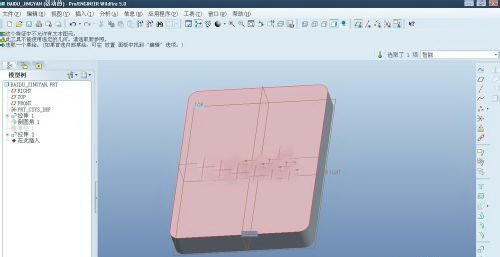

首先要复制一个面,采用复制-粘贴命令产生一个曲面,

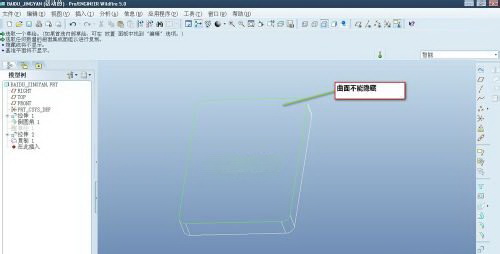

不能隐藏曲面,打开线框模式,即可看到面没有隐藏。

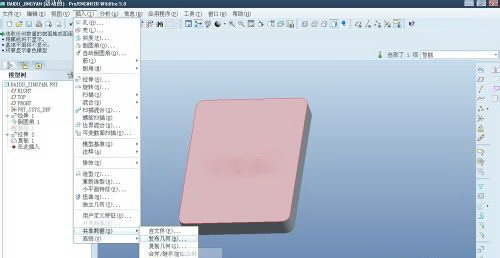

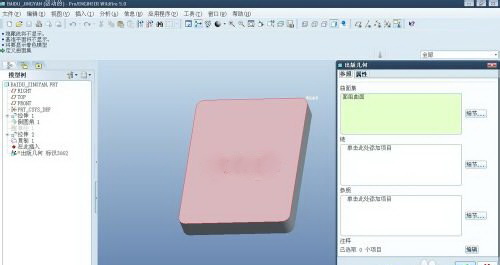

选择复制好的曲面,然后插入-共享数据-发布几何。

新建一个组件(复制几何用)和零件并保存,在组件激活状态下才能调用复制几何。


然后在组件中缺省装配2个零件。装配过程中一定要保证发布几何的曲面没有被隐藏且保证唯一性。

唯一性,就是复制几何可以直接选择这个,而不会选择到其他发布几何曲面上去。


在你想要复制几何的实体上鼠标右键-激活。


插入-共享数据-复制几何。选择另外一个模型中已经发布几何的曲面。


右键打开已经复制几何好的曲面,就可以看到复制几何已经诞生了。
