proe草绘螺旋线实例教程，教你proe怎么画平面螺旋线

proe里面有各种方程式，关系式，应用它们可以实现各种复杂图形，结构的绘制，想要草绘效率高，那么它们是需要熟悉和掌握的，对于proe新人学习的话，下面品索分享的proe草绘螺旋线实例教程，就比较适合学习和实践，以图文的形式教你proe怎么画平面螺旋线。

　　一.Formed curve：

　　1、首先建立缺省的datum plan; 并建立一个参数p，用来控制螺旋圈数(set up/parameters/create/real parameters ,初始值可以设为：1)

　　2、建立圆柱体(或者圆柱曲面)，如下图：

　　3、建立form curve,选择tang plane 为sketching plane,选择圆柱体的顶面为top,然后绘制如下图直线：

　　注意事项：a、对齐直线的两个端点(右上端点对齐圆柱的top面，左下端点对齐圆柱轴线和tang plane的交点)

　　b、建立coordinate system，并对齐直线的左下端点)

　　4、建立relation：

　　sd#=L*P*PI*D

　　L为圆柱的长度

　　P 为参数(第一步建立的参数)

　　D 为圆柱的直径

　　PI 为π

　　5、regenerate后你可以看到生成的helical curve了。

　　二、利用方程式：

　　1、首先建立缺省的datum plan，coordinate system

　　2、建立datum curve ,选择 from equation

　　3、选择coordinate system, 圆柱坐标(cylindrical)

　　此时出现下列信息：

　　/* For cylindrical coordinate system, enter parametric equation

　　/* in terms of t (which will vary from 0 to 1) for r, theta and z

　　/* For example: for a circle in x-y plane, centered at origin

　　/* and radius = 4, the parametric equations will be:

　　/* r = 4

　　/* theta = t * 360

　　/* z = 0

　　/*-------------------------------------------------------------------

　　其中螺旋线的方程式为：

　　r = minimum radius of helix + t * (major radius of helix - minimum radius of helix)

　　theta = t * (pitch of helix * 360 * leading angle (if any)

　　z = desired height + t

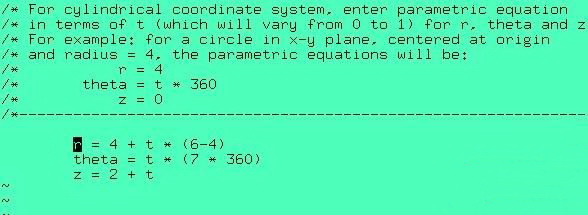

　　在弹出的信息文档内输入下列数值：

　　4、存盘退出后按ok

　　5、你所建立的螺旋线如下图：
