proe参照阵列怎么用,教你参照阵列实例使用方法与技巧

2019-08-20  7041 分类:结构工程

proe参照阵列怎么用,教你参照阵列实例使用方法与技巧

参照阵列,就是参照一个已经阵列的特征而进行阵列,比如你创建了一个特征然后阵列,另一个特征是参照上一个特征进行创建的,那么在阵列后一个特征的时候软件会自动激活参照阵列,得到的效果就是阵列效果和上一个特征的阵列效果完全一致,下面品索为大家分享proe参照阵列怎么用,教你参照阵列实例使用方法与技巧。

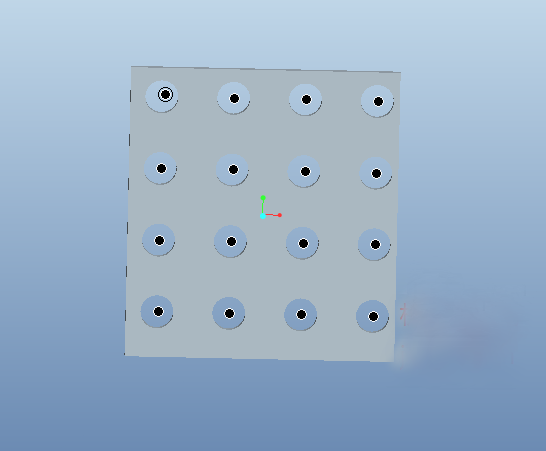

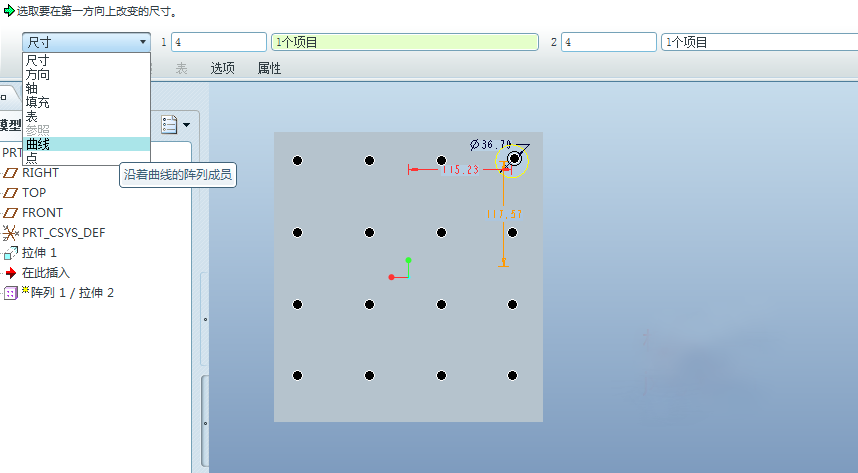

参照阵列的特征要与父阵列的特征存在父子关系。在创建新的特征的时候选源父特征作为参照就好了。在Proe中如何使用参照阵列。一般情况下,我们打开阵列特征,可以发现【参照】是无法选择的,如图。



那么如何使用参照阵列呢?我以下面的模型为例。



方法:

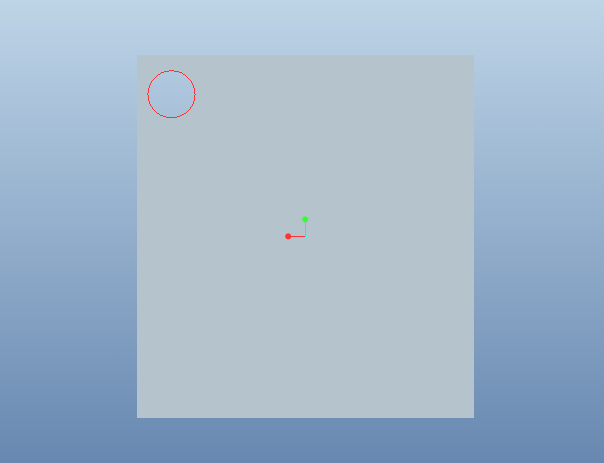

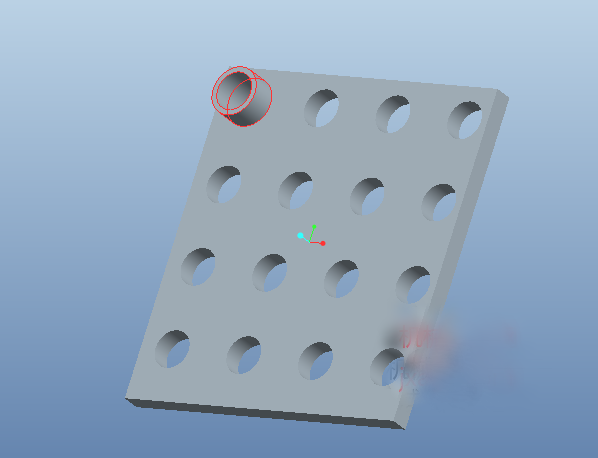

1. 在上面的模型的基础上拉伸一个孔,然后选择阵列特征,如图。此时,我们可以注意到【参照】阵列是无法选择的。


如何使用参照阵列呢?

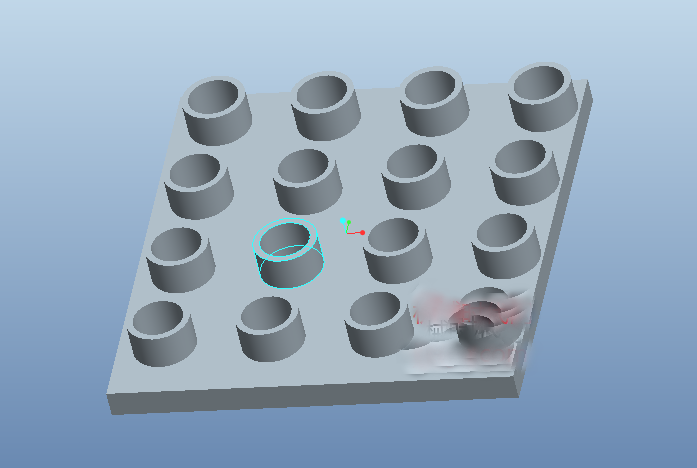

2. 在孔的基础上我们拉伸出一个管状突出,如图。

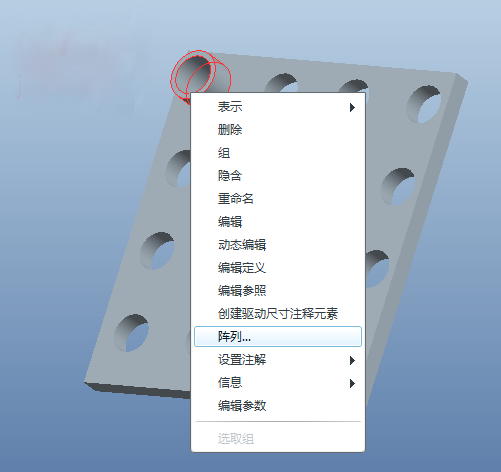

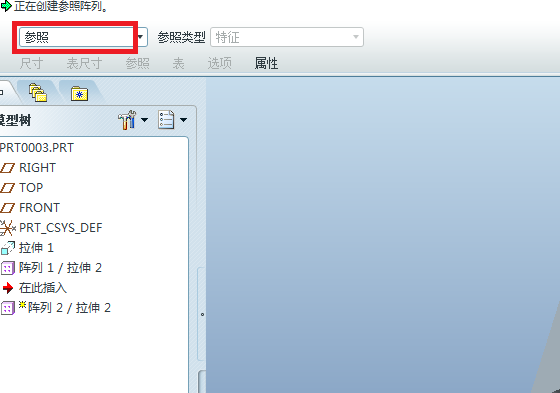

3.  选择上一步我们拉伸出的特征,鼠标右击选择【阵列】,如图。我们可以看到【参照】选项可以选择了。



4. 点击确定,完成。
