Cero阵列使用技巧，教你cero排气扇建模实例方法

阵列是Proe/Cero设计软件非常强大的工具命令，熟练掌握阵列的使用技巧，能够让你在机械制图，产品结构建模当中游刃有余，效率倍增，估计很多cero新人不熟悉阵列的功能特效，下面我们就以一个排气扇的建模实例为大家讲解Cero阵列使用技巧，教你cero排气扇建模实例方法。

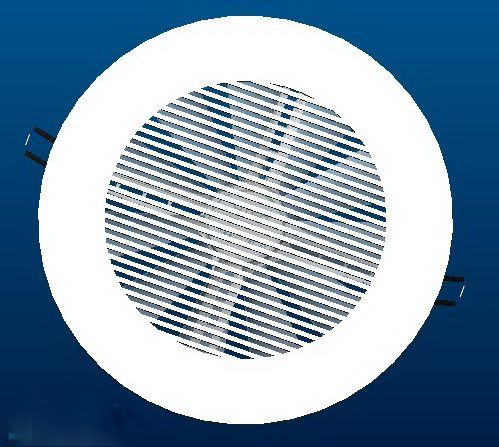

我想平时也有很多朋友在工作中会遇到类似的问题：在设计类似排风孔、散热孔之类的图形时，看着有点阵列的特点，但又由于边界的变化不“整齐”而只能选择一个个在草绘出来...

遇到这样的案例，你是否还在草绘中绘制一个个的矩形，然后重复性修剪、约束、标注呢？这种做法不但会因为线条过多而导致机子运行缓慢，而且密集的线条很容易让我们在做修剪、约束时，选错线条...

在Creo中，能不能用一个阵列把如图示的排风孔做出来？回答是肯定的。

下面跟大家分享个阵列的小技巧。希望对大家有所帮助。

要想做出灵活的阵列，关键是绘制出灵活的参考。在这个案例中，最关键的就是要让矩形在向前递增时，两头的短边要随着圆轨迹变化。

抓住这个关键点后，我们可以在草绘中设置边界随形变化的约束，即可像普通阵例一样把它们阵例出来。

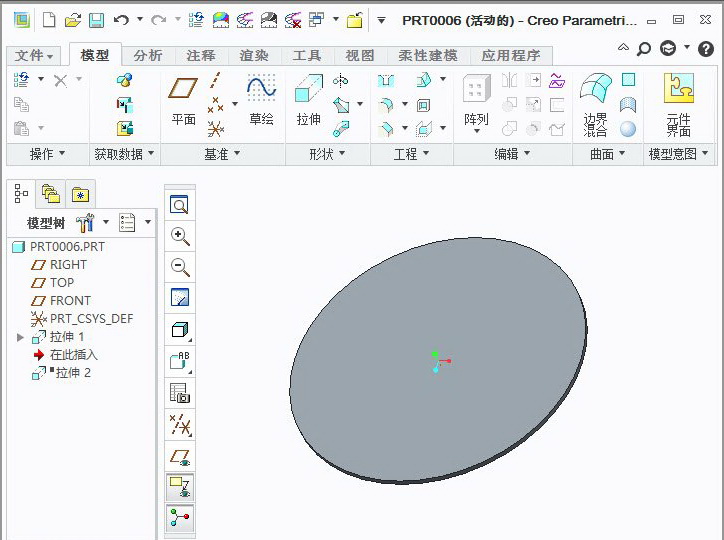

首先拉伸一个基础圆板

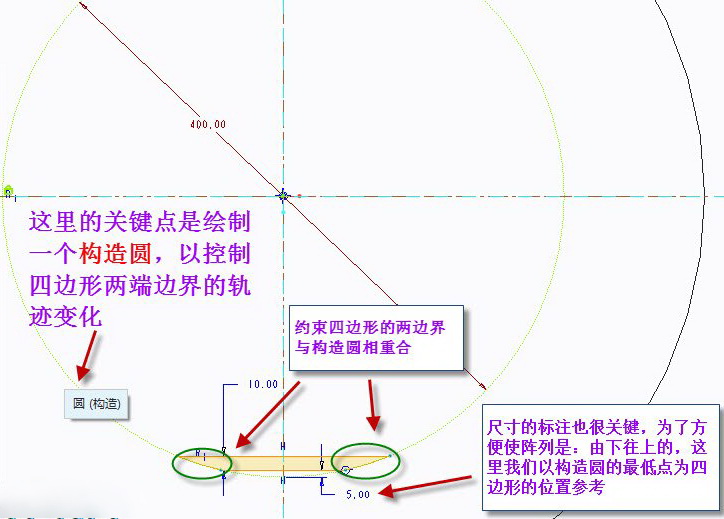

拉伸一个切除特征。进入草绘后，约束矩形的两端短边界随圆形轨迹变化

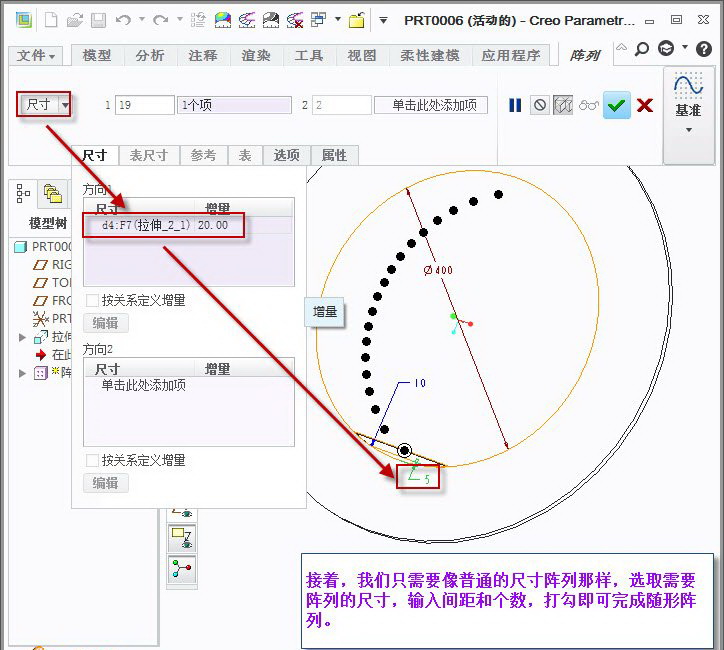

完成上图草绘后，我们就可以像阵列规则矩形一样把这些不规则的排风孔阵例出来了

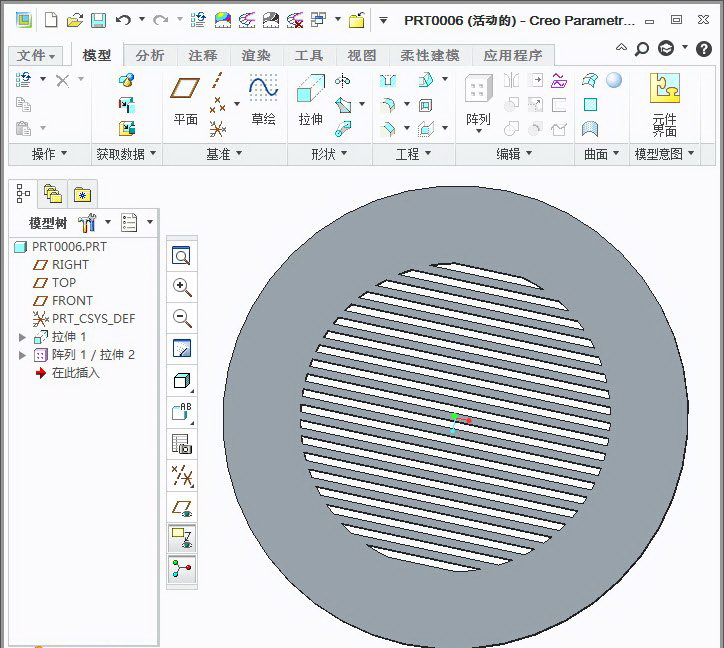

最终效果图

来源：开思论坛
