proe操作基础教程,五步教你proe新建图层

图层对于学习过设计软件的小伙伴们应该不会陌生,图层是操作的基础,不管是平面设计软件还是工业设计软件,在proe设计中一般层用来隐藏或显示一些辅助曲线、基准面、基准点之类的特征,下面品索为大家分享proe操作基础教程,五步教你proe新建图层。

图层相关操作:快捷菜单中选取新建【新建层】new layer,以创建一个新的图层,或选取一个特定的图层,按住鼠标右键,由快捷菜单中选取【层属性】,以设置此图层的内容。另外,可利用【删除层】选项删除现有的图层,利用【重命名】选项更改图层的名称,利用【保存状态】将图层被隐藏或打开的状态保存下来。

我们在标注尺寸之前,需要创建容纳这些尺寸的图层,否则会因为没有尺寸特征而无法开关尺寸的显示。方法如下:

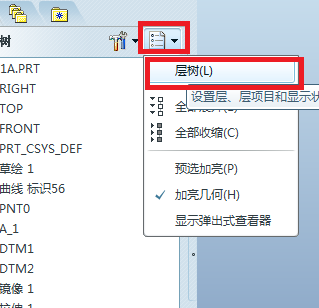

1.点击Proe系统窗口左侧的第二个按钮,选择【层树】,如图。

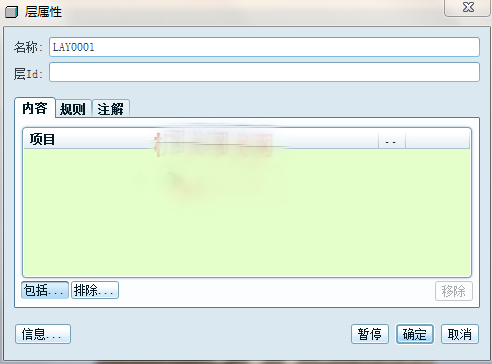

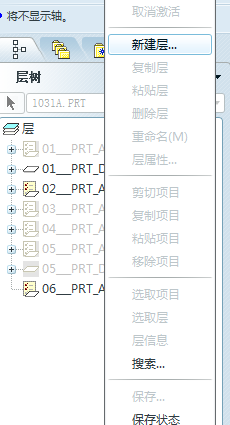

2.在层树栏下面的空白处点击鼠标右键,选择【新建层】,出现【层属性】窗口,如图。

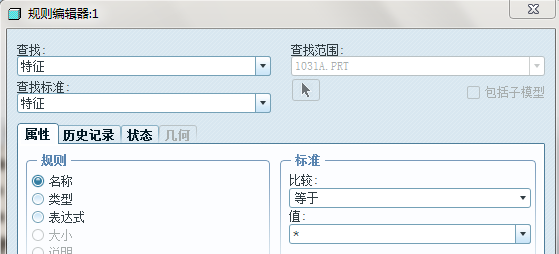

3.给新建的层进行命名方面我们的记忆,这里我们命名为"3D_DIM",点击【规则】-【编辑规则】,出现【规则编辑器】,如图。

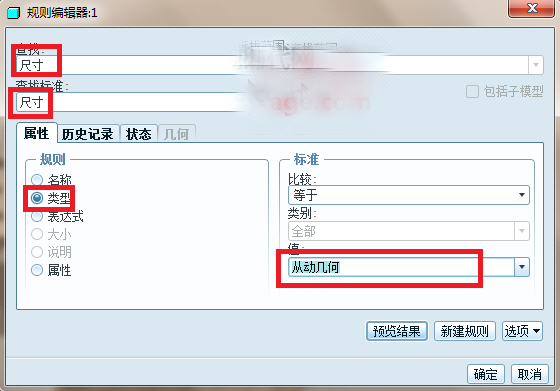

4.在【规则编辑器】中进行如下设置,并确定。

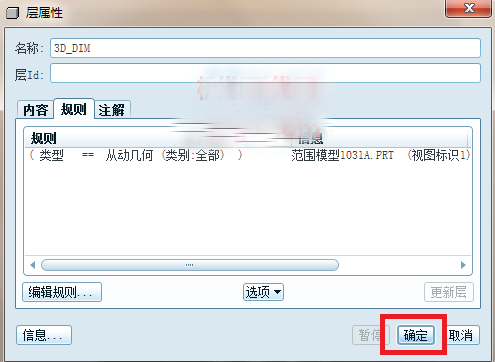

5.这样我们就创建了一个名为“3D_DIM"的图层。
