proe公差设置方法与技巧,教你公差模式更改无效的解决方法

在proe工程图绘制中,我们往往需要用到公差,需要进行设置和修改,我们需要熟练设置并使用其正常显示,往往不少人在使用proe公差的时候会碰到不少问题,这里面也是存在不少设置技巧和方法的,下面就为大家分享proe公差设置方法与技巧,教你公差模式更改无效的解决方法。

很多人对Proe的公差一头雾水,今天我们就详细介绍一下Proe的公差设置方法吧!首先介绍零件模式下的公差,关于工程图的公差显示请看下一期。
方法:
1.找到proe的配置文件并打开,将下面的配置复制到config文件里保存并重新启动proe。
!控制公差是否显示
tol_display yes
!控制公差的标准,分为分为ansi和iso
tolerance_standard ISO
!控制ISO标准模型的缺省公差等级
tolerance_class medium
!控制新创建尺寸公差模式
tol_mode nominal


其中公差模式分为limits(限制),nominal(公称),plusminus(加-减),plusminussym(+-对称),plusminussym_super(+-对称(上标)),根据需要具体进行配置。


2.现在我们新建一个模型,如下图所示,双击模型会弹出下面的尺寸,我们发现所有的尺寸都是以公称的形式表示的,也就是我们公差模型选择的是nominal。


对于少量的尺寸,我们可以直接选取尺寸,鼠标右击选择【属性】,设置尺寸的公差模式。


保存模型。

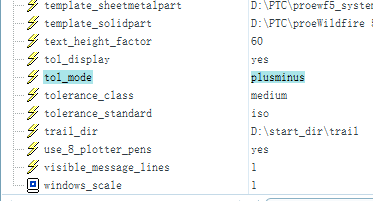

3.现在我们打开配置文件,将上面的tol_mode 设置为plusminus并保存,然后重新启动proe,点击【工具】-【选项】,如下图所示,现在的公差模式确实是plusminus。


这是因为公差模式的设置必须在我们建模之前设置才能生效。我们之前的模型是在公差模式"tol_mode"设置为公称"nominal"的情况下创建的,然后才将"tol_mode"设置为"plusminus"。

现在我们可以在tol_mode"设置为"plusminus"的情况下重新创建一个模型,此时公差模式就是plusminus了。

那么之前公差模式为nominal所创建的模型,如何改为其他的公差模式呢?机械式的将每个尺寸的属性进行修改?我的方法是将所有的强尺寸全部删除重新标注,然后重新标注,不知道你们有没有更好的方法。
