CAD是一款功能强大的设计软件,同其他设计软件一样,它有着繁多的工具命令,涵盖着无数的使用技巧和方法,想要学习cad,尤其是新人而言,需要花费不少时间去学习其基础操作和技巧,尤其是常用的cad基础操作,需要熟练掌握,下面品索就为大家分享CAD基础图文教程,教你CAD创建无边界填充的方法。

一般情况下,执行填充命令,都是选择一个封闭的区域进行填充,但其实我们还可以创建无边界的填充, 虽然这种场景使用的情况不多,但是有些用户在遇到这种情况的时候并不知道怎么操作,今天分享一下方法。

CAD填充命令是H,或者找到工具栏的填充按钮启用,在进行填充的时候,可以选择点和对象,要设置无边界填充,可以通过设置参数的方法来实现。

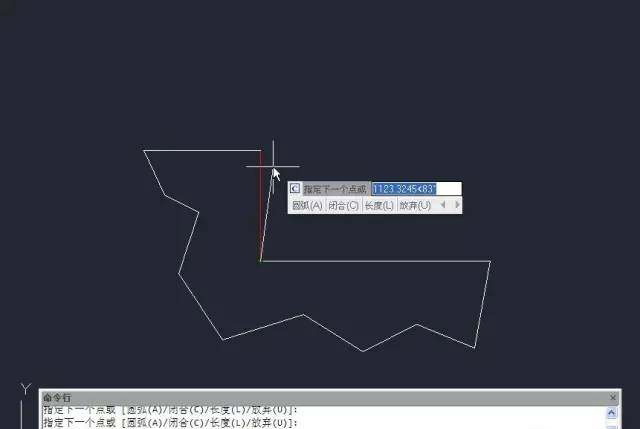

1、首先,我们假设有一条如下图所示的边界线


2、在命令行输入-h,注意,要在字母前加-,然后按回车键,此时命令行出现如下提示:

指定内部点或[特性(P)/选择对象(S)/绘图边界(W)/删除边界(B)/高级(A)/绘图次序(DR)/原点(O)/注释性(AN)/图案填充颜色(CO)/图层(LA)/透明度(T)]:

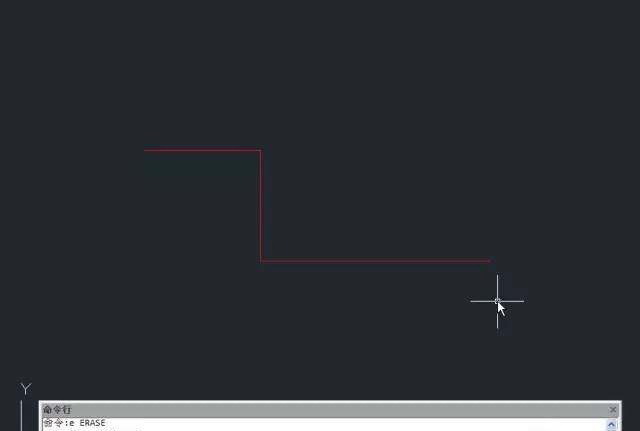

输入字母W,按回车键,此时提示是否保留边界,输入字母n,选择不保留边界,然后就可以进行边界线的绘制

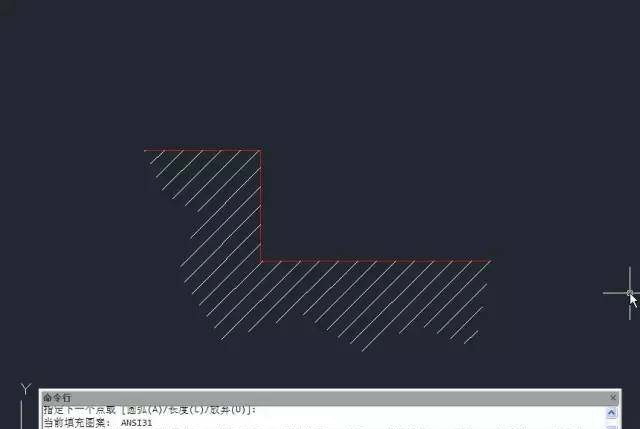

4、继续按回车键,选择默认的设置进行填充, 如下图所示,如果需要更改填充图案,可以双击填充区域进行设置

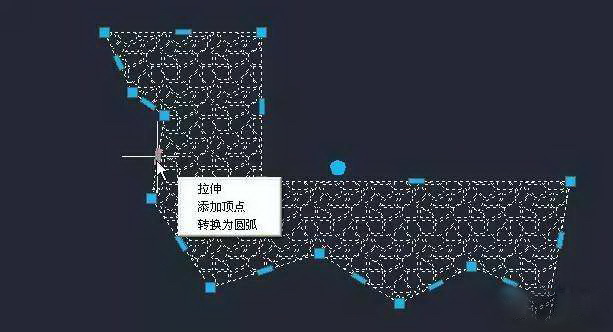

在新版本的AutoCAD中,填充区域是可以进行二次调整的,如下图,可以通过对边界点的拉伸等操作来调出填充区域
