CAD标注技巧，CAD尺寸公差的标注式样及修改技巧解析

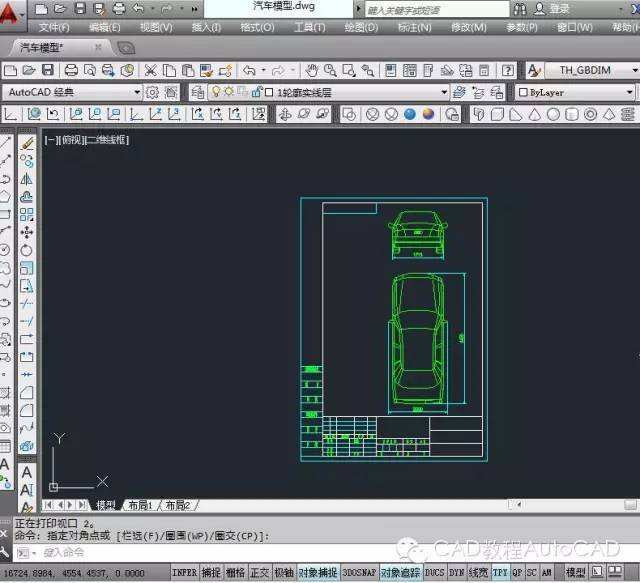

CAD软件无疑是机械设计师必备的工具利器，不管是工程图绘制还是零部件绘制，应用它你都可以快速高效完美的表达设计意图，在五金零部件等工程图绘制当中，参数无疑是非常重要的，一些标注，尤其是尺寸的标注一定要注意，这里面有很多方法与技巧，下面品索就为大家分享CAD标注技巧，CAD尺寸公差的标注式样及修改技巧解析。

《机械制图》国家标准（GB4458-84）对零件图线性尺寸公差的标注式样，规定有三种：

1 公差代号标注，如Ф65K7；

2 极限公差标注，如Ф65-0.021+0.009;

3 同时标注公差代号和极限偏差，如Ф65K7-0.021+0.009.

AutoCAD2000所提供的尺寸公差标注，是在尺寸管理命令（Dimension style Manager）中建立一个“公差标注式样”，在（Tolerance）(公差)和（primary Unit）(主要单位)选项卡中进行上下偏差等有关参数的预先设置（具体略过），每标注一个不同的尺寸公差都要返回（Dimension Style Manager）中进行设置，很麻烦，且只能完成上述标注式样的第2种——标注极限偏差。对尺寸公差标注获得一些体验，现总结如下：

一、属性匹配法：[主要命令：（Properties）属性工具]

利用预先设置的一个尺寸公差式样，然后通过（Properties）属性工具进行修改。例如把Ф65-0.021+0.009的上下偏差改为Ф65-0.015+0.004

1 单击（Properties）命令按钮，弹出（Properties）属性工具对话框。

2 单击已标注尺寸Ф65-0.021+0.009，回到（Properties）对话框，在（Tolerance）选项中对Tolerances limit upper/Tolerances limit lower显示的上下偏差值进行分别修改即可。

二、尺寸修改法：[主要命令：（Dimension Edit）尺寸标注编辑命令]

利用“尺寸标注编辑命令”标注尺寸公差，是对图中已经标注的尺寸进行修改，不论原尺寸是什么式样，都城可以方便进行修改，如把尺寸58改为Ф65-0.021+0.009。

1 单击（Dimension Edit）命令按钮。

2 命令提示行显示Enter type of dimension editing(Home/New/Rotate/Oblique/),输入N确认，显示（Multline Text Editor）多线文本编辑对话框。

3 在（Character）(字符)选项卡中输入%%C65+0.009^-0.021(注意插入&ldquo;^&rdquo;)分开上下偏差），删除&ldquo;<>&rdquo;(原尺寸)，拖动鼠标选中+0.009^-0.021，单击（a/b）(堆叠/取消堆叠)按钮，单击（OK）按钮。，退出对话框。

4 鼠标变成捕捉框，捕捉已标尺寸58，确认就修改成Ф65-0.021+0.009（对图中任何尺寸都可以完成修改，有点像（Match Properties）命令。
