proe基础实例图文教程,详解加工坐标系的建立方法与技巧

众所周知,在工程图绘制和建立当中,尺寸和位置参数都是非常敏感,需要注意的,尺寸大小,坐标位置,xyz等轴距,每一个都需要注意,在proe设计中,我们可以建立坐标系来参考和定位,下面品索为大家带来proe基础实例图文教程,详解加工坐标系的建立方法,让你掌握坐标系的创建技巧。

利用PROE进行数控加工编程时,制造模型中的坐标系要和机床的坐标系一致,因此需要在零件图中建立加工坐标系。接下来我将教会大家如何添加坐标系,希望能对大家有所帮助。

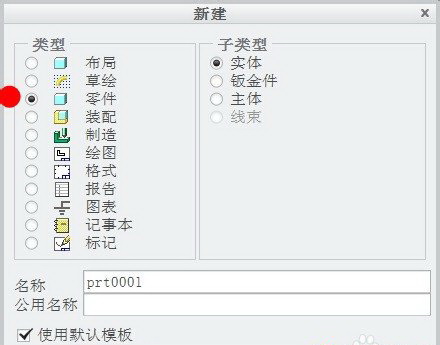

打开PROE软件(这里以PROE的creo1.0版为例),新建一副零件图。

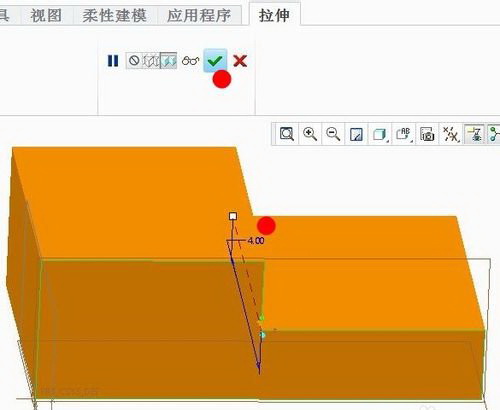

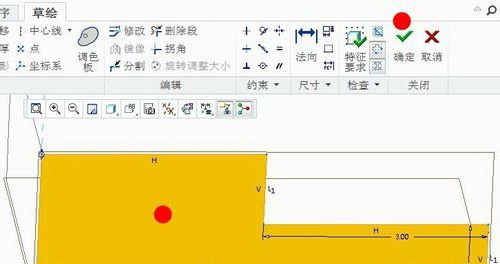

利用【草绘】工具绘制一个横截面,然后【拉伸】命令生成三维实体,打钩确认。

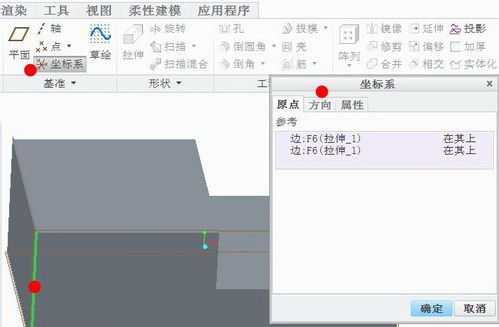

选择上方菜单中的【坐标系】命令,选择两条边作为加工坐标系的轴(第三轴自动生成),然后切换到【方向】。

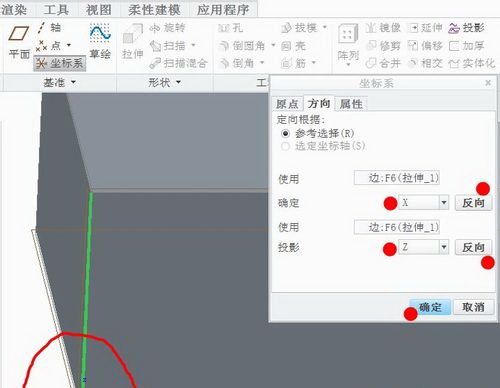

切换到【方向】之后,对坐标轴及其方向进行设置,使其符合加工要求,(在用数控铣床进行加工时要设置正X轴向右,正Z轴向上),最后【确定】。

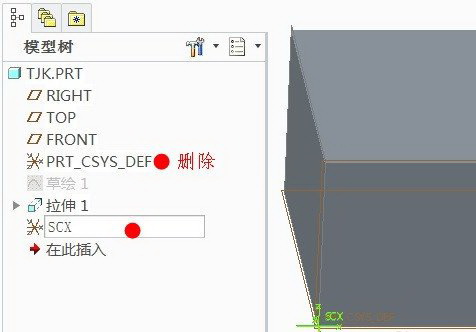

把坐标系名称改成自己容易记住的,在数控编程加工时便于选择,选错坐标系将不能进行正常加工。(也可以将系统默认的坐标系删除,只保留一个坐标系,降低选错概率)
