CAD基础使用教程,教你cad角度度分秒怎么输入

CAD基础操作,尤其常规操作,那些常用的cad工具命令操作是一定要熟练的,很多cad新人在CAD图形标注时都不知道如何将角度标注到分,下面品索为大家分享CAD基础使用教程,教你如何将CAD标注度分秒!

CAD角度标注怎么输入度分秒,默认情况下,CAD的角度标注如下图所示,是没用显示度分秒的


CAD角度标注输入度分秒的方法如下:

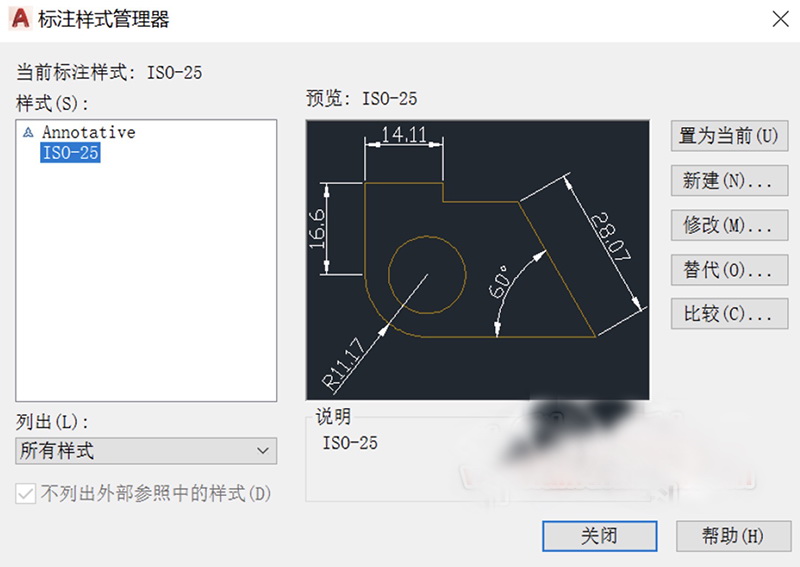

1、在命令行输入D,按回车键,打开标注样式管理器,如图


2、点击右侧的修改按钮,进入修改标注样式界面,然后点击住单位,如图


3、找到角度标注下方的单位格式,选择度分秒,精度选择为0d00'00”,如图

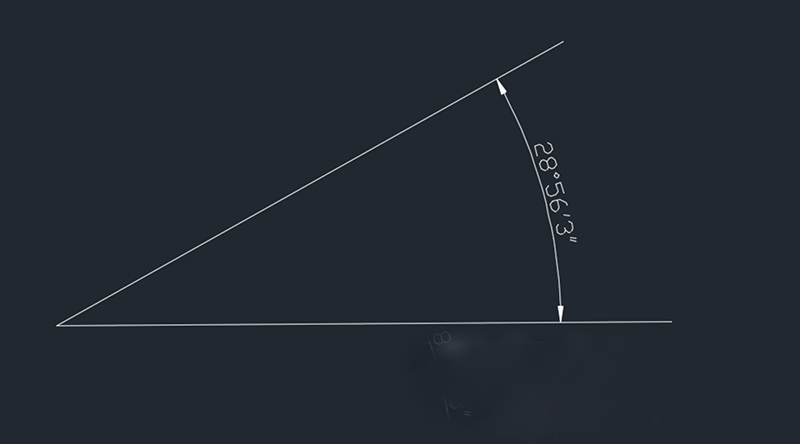

4、点击确定,完成设置,关闭样式标注管理器,返回后即可发现角度的样式变了,效果如图
