CAD基础图文教程,教你cad2018怎么设置顺时针角度

CAD是一款非常好用的机械绘图设计软件,cad的应用范围广泛,不少设计师都有学习cad设计软件的需求,想要cad设计学有所成,前期的基础操作学习实践需要掌握好,下面为大家分享一篇CAD基础图文教程,教你cad2018怎么设置顺时针角度。

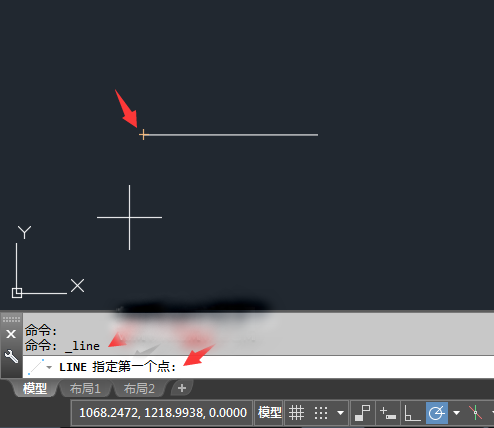

第1步、打开AUTOCAD2018软件,新建空白文档,使用直线工具,绘制一条直线出来,然后再使用LINE命令绘制一个有角度的直线。

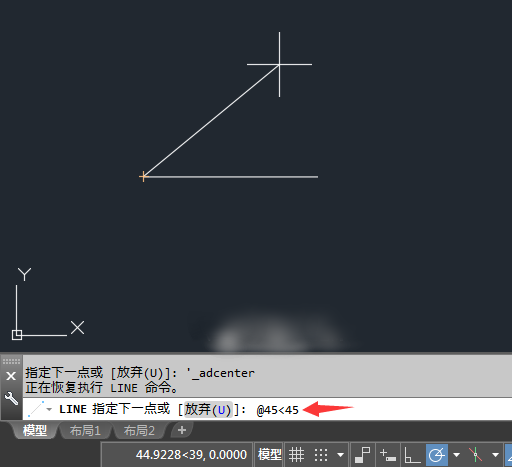

第2步、捕捉端点后,指定下一点时,就是输入@45<45。

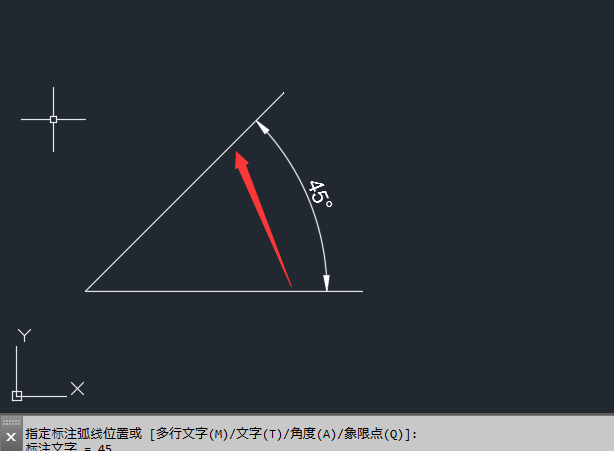

第3步、画出来的斜线与水平线就成了45度,斜线长度是45mm。当你会发现,角度是逆时针的角度。效果如下:

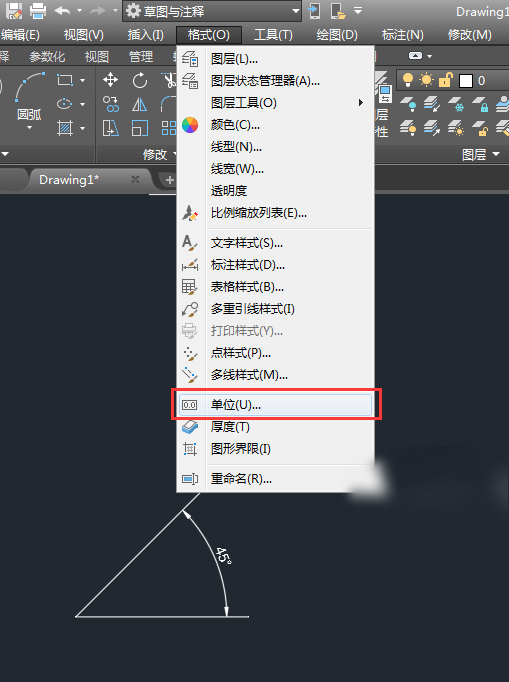

第4步、如果要把角度设置顺时针的话,那就点击格式菜单,点击单位设置。

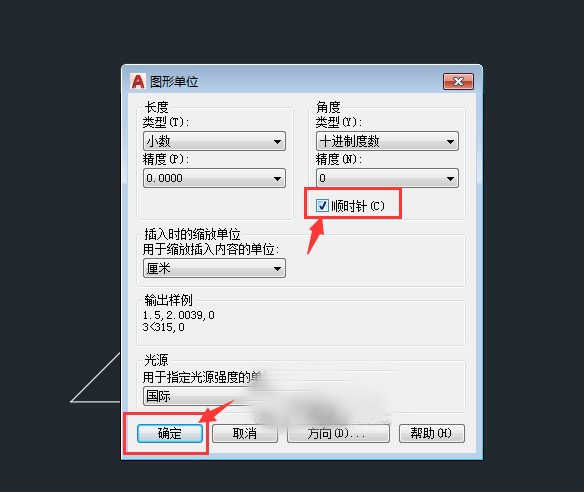

第5步、进入图形单位对话框,在角度分类的顺时针前面打勾。点击确定。效果如下:

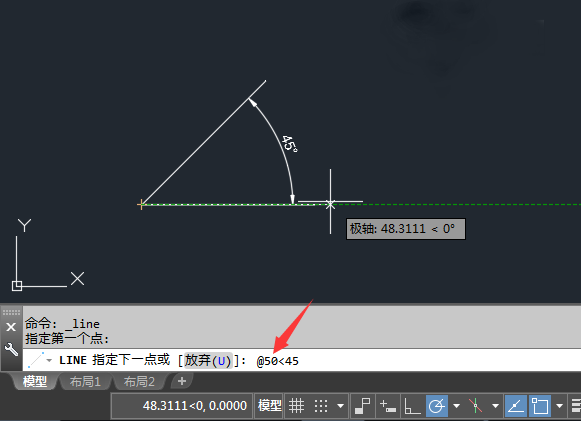

第6步、同样的方法,使用直线工具,绘制斜线,输入@50<45,空格。

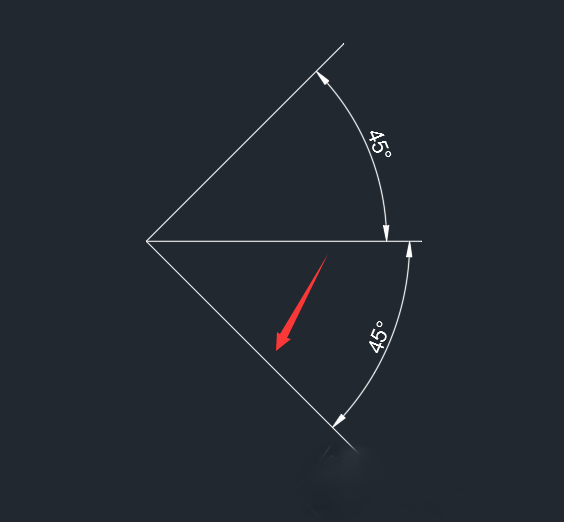

第7步、然后绘制出来的斜线长度为50mm。角度为45度。同样的尺寸结果就不一样了。角度就是顺时针了。效果如下:


以上介绍的是cad2018怎么设置顺时针角度的方法与步骤,感兴趣的朋友不妨尝试一番。
