Proe使用教程,Proe草绘的标注方法

2018-03-10  1033 分类:结构工程

Proe使用教程,Proe草绘的标注方法


在Proe设计的时候,草绘的标注是它的基础,具体包括直线的标注、圆弧直径的标注、角度的标注还有周长的标注等等,大家可以通过下面的介绍来更深地了解Proe的使用方法,希望大家能够根据这些来学习到一些基础知识。


直线的标注:单击标注命令,鼠标左键单击直线,然后再按鼠标中间确定标注,如图




圆弧标注标注:单击标注命令,鼠标左键单击圆弧,然后再鼠标中间确定标注。如图




圆弧直接标注:单击标注命令,鼠标左键双击圆弧,然后再鼠标中间确定标注。如图




直线与直线角度的标注:单击标注命令,分别单击两直线,然后在直线之间位置鼠标中键确定标注。如图

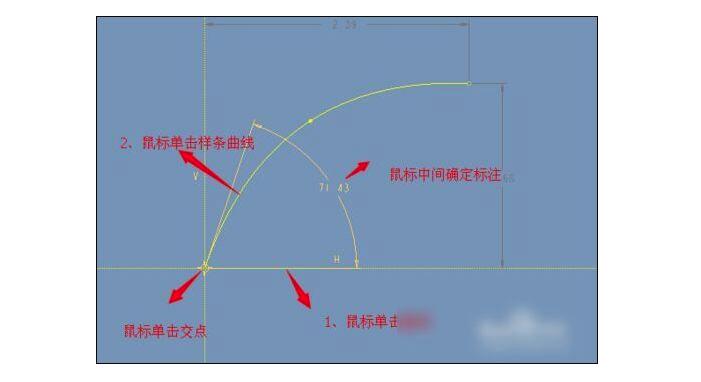

直线与样条曲线的角度标注:单击标注命令,分别单击直线和样条曲线,再单击直线与样条曲线的交点,然后在鼠标中键确定标注。如图




周长的标注:首先把圆或者圆弧的半径或者直径标注出来,然后单击工具栏上的草绘——尺寸——周长,选取圆弧——中键——再选择半径或者直径尺寸。如图




以上便是关于Proe使用教程之Proe草绘的标注方法介绍,希望大家通过这些能够更好地将之运用在实践中,同时希望能够对大家有所帮助。
